Застосовні стандарти
BS EN 61537IEC 61537Loading
Please wait while the page is prepared.
Please wait while the page is prepared.
Кабеленесучі системи

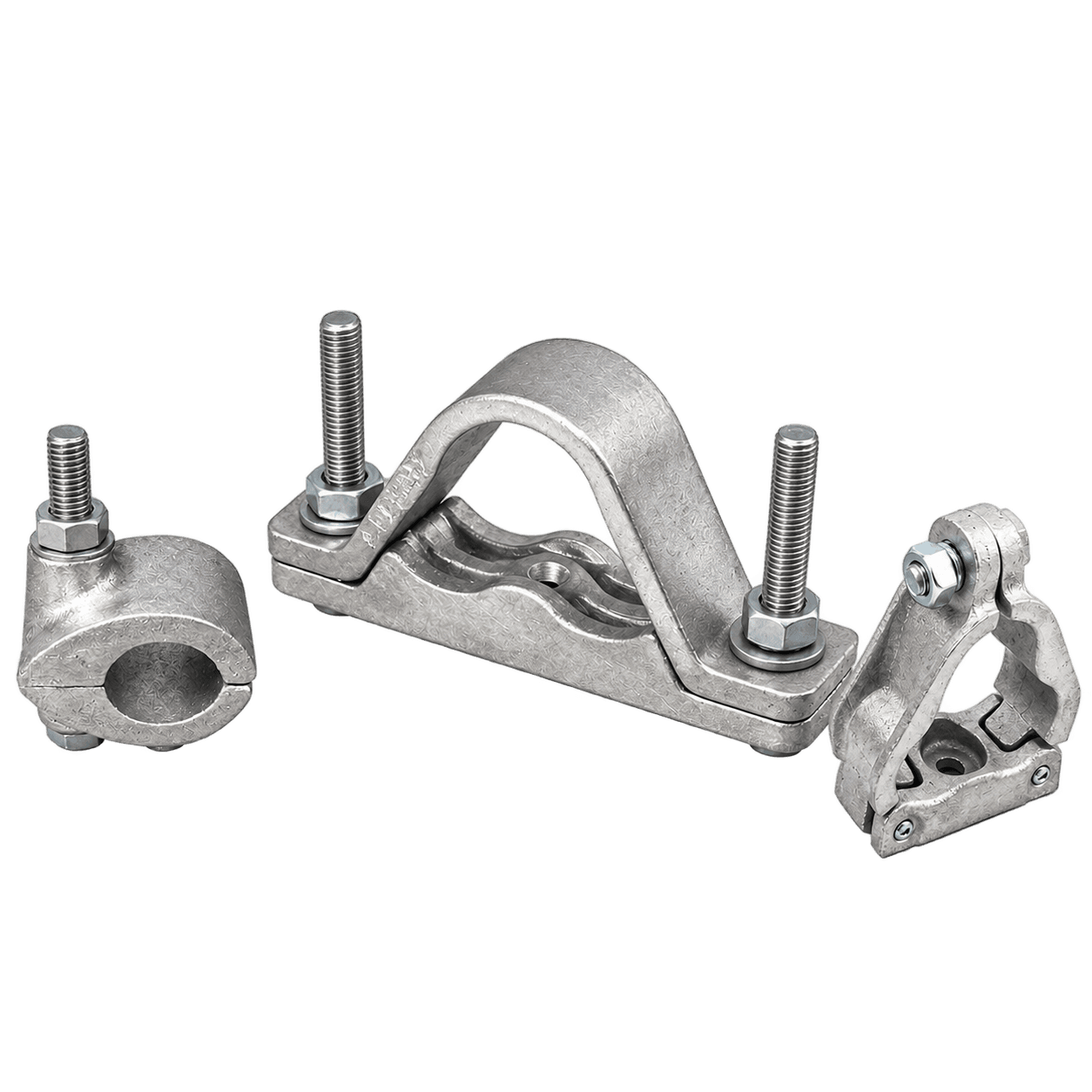

Алюмінієві кліти з одинарним та подвійним болтовим кріпленням (GATFC, GATFC (SP), GACC) для фіксації одинарних та трифазних груп кабелів уздовж траси, у діапазоні діаметрів затискання 10–155 мм залежно від підсерії. Каталог не публікує код замовлення чи складу для окремих варіантів розміру — кожен розмір нижче уточнюється за запитом.
Кожен варіант розміру та розмірне значення нижче взяті безпосередньо з каталогу Gersan Cable Support. Для цієї серії код замовлення чи складу не публікується — уточніть код для обраного розміру в нашої технічної команди.
| Модель | Type | Clamping Range | Key Dimensions (mm) | Матеріал / покриття |
|---|---|---|---|---|
| GATFC | Single Bolt Fixing | 24–25 mm | B=94; D=38; C(single fixing)=75; C(double fixing)=128; E(double fixing)=102 | Aluminium |
| GATFC | Single Bolt Fixing | 25–27 mm | B=97; D=38; C(single fixing)=75; C(double fixing)=128; E(double fixing)=102 | Aluminium |
| GATFC | Single Bolt Fixing | 27–28 mm | B=100; D=38; C(single fixing)=75; C(double fixing)=128; E(double fixing)=102 | Aluminium |
| GATFC | Single Bolt Fixing | 28–30 mm | B=103; D=38; C(single fixing)=76; C(double fixing)=130; E(double fixing)=104 | Aluminium |
| GATFC | Single Bolt Fixing | 30–32 mm | B=105; D=38; C(single fixing)=79; C(double fixing)=133; E(double fixing)=107 | Aluminium |
| GATFC | Single Bolt Fixing | 32–34 mm | B=106; D=38; C(single fixing)=83; C(double fixing)=135; E(double fixing)=109 | Aluminium |
| GATFC | Single Bolt Fixing | 34–35 mm | B=109; D=38; C(single fixing)=86; C(double fixing)=137; E(double fixing)=110 | Aluminium |
| GATFC | Single Bolt Fixing | 35–36 mm | B=113; D=38; C(single fixing)=89; C(double fixing)=138; E(double fixing)=113 | Aluminium |
| GATFC | Single Bolt Fixing | 36–38 mm | B=116; D=38; C(single fixing)=92; C(double fixing)=140; E(double fixing)=114 | Aluminium |
| GATFC | Single Bolt Fixing | 38–40 mm | B=119; D=38; C(single fixing)=95; C(double fixing)=145; E(double fixing)=118 | Aluminium |
| GATFC | Single Bolt Fixing | 40–41 mm | B=122; D=38; C(single fixing)=99; C(double fixing)=147; E(double fixing)=121 | Aluminium |
| GATFC | Single Bolt Fixing | 41–43 mm | B=124; D=38; C(single fixing)=105; C(double fixing)=149; E(double fixing)=123 | Aluminium |
| GATFC | Single Bolt Fixing | 43–44 mm | B=127; D=38; C(single fixing)=108; C(double fixing)=150; E(double fixing)=124 | Aluminium |
| GATFC | Single Bolt Fixing | 44–46 mm | B=130; D=38; C(single fixing)=112; C(double fixing)=154; E(double fixing)=128 | Aluminium |
| GATFC | Single Bolt Fixing | 46–48 mm | B=133; D=38; C(single fixing)=114; C(double fixing)=156; E(double fixing)=129 | Aluminium |
| GATFC | Single Bolt Fixing | 48–49 mm | B=137; D=38; C(single fixing)=118; C(double fixing)=159; E(double fixing)=133 | Aluminium |
| GATFC | Single Bolt Fixing | 49–51 mm | B=140; D=38; C(single fixing)=121; C(double fixing)=165; E(double fixing)=135 | Aluminium |
| GATFC | Single Bolt Fixing | 51–53 mm | B=143; D=38; C(single fixing)=124; C(double fixing)=165; E(double fixing)=137 | Aluminium |
| GATFC | Single Bolt Fixing | 53–54 mm | B=146; D=38; C(single fixing)=127; C(double fixing)=172; E(double fixing)=141 | Aluminium |
| GATFC | Single Bolt Fixing | 54–55.5 mm | B=155; D=44; C(single fixing)=133; C(double fixing)=183; E(double fixing)=152 | Aluminium |
| GATFC | Single Bolt Fixing | 55.5–57 mm | B=158; D=44; C(single fixing)=137; C(double fixing)=187; E(double fixing)=155 | Aluminium |
| GATFC | Single Bolt Fixing | 57–59 mm | B=160; D=44; C(single fixing)=141; C(double fixing)=189; E(double fixing)=157 | Aluminium |
| GATFC | Single Bolt Fixing | 59–60 mm | B=163; D=44; C(single fixing)=145; C(double fixing)=191; E(double fixing)=160 | Aluminium |
| GATFC | Single Bolt Fixing | 60–62 mm | B=165; D=44; C(single fixing)=148; C(double fixing)=194; E(double fixing)=162 | Aluminium |
| GATFC | Single Bolt Fixing | 62–63.5 mm | B=168; D=44; C(single fixing)=152; C(double fixing)=196; E(double fixing)=165 | Aluminium |
| GATFC | Single Bolt Fixing | 63.5–65 mm | B=172; D=44; C(single fixing)=156; C(double fixing)=199; E(double fixing)=168 | Aluminium |
| GATFC | Single Bolt Fixing | 65–66.5 mm | B=176; D=44; C(single fixing)=160; C(double fixing)=202; E(double fixing)=170 | Aluminium |
| GATFC | Single Bolt Fixing | 66.5–68 mm | B=178; D=44; C(single fixing)=164; C(double fixing)=205; E(double fixing)=173 | Aluminium |
| GATFC | Single Bolt Fixing | 68–70 mm | B=181; D=44; C(single fixing)=168; C(double fixing)=208; E(double fixing)=176 | Aluminium |
| GATFC | Single Bolt Fixing | 70–71.5 mm | B=187; D=44; C(single fixing)=171; C(double fixing)=215; E(double fixing)=183 | Aluminium |
| GATFC | Single Bolt Fixing | 71.5–73 mm | B=190; D=44; C(single fixing)=175; C(double fixing)=217; E(double fixing)=186 | Aluminium |
| GATFC | Single Bolt Fixing | 73–74.5 mm | B=193; D=44; C(single fixing)=179; C(double fixing)=220; E(double fixing)=188 | Aluminium |
| GATFC | Single Bolt Fixing | 74.5–76 mm | B=197; D=44; C(single fixing)=183; C(double fixing)=222; E(double fixing)=191 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 10–13 mm | B=6.50; C=3; D=5; E=6.30; F=40; G=46.80; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 13–16 mm | B=9; C=3; D=6.50; E=8.30; F=40; G=46.80; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 16–19 mm | B=10; C=3.5; D=8.30; E=9.30; F=12; G=46.80; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 19–22 mm | B=11.30; C=3.5; D=11; E=9.70; F=16; G=46.80; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 22–25 mm | B=12.70; C=4.25; D=12.50; E=11.30; F=50; G=46.80; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 25–32 mm | B=16.30; C=4.25; D=16.20; E=12.50; F=56; G=46.80; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 32–38 mm | B=19.60; C=6; D=16; E=19.30; F=62; G=47.00; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 38–44 mm | B=23; C=6; D=19; E=22.30; F=69; G=47.00; H=7.50 | Aluminium |
| GATFC (SP) | Single Bolt Fixing | 44–51 mm | B=26; C=6.20; D=22; E=25.30; F=75; G=47.00; H=7.50 | Aluminium |
| GACC | Double Bolt Fixing | 40–50 mm | B=50.20; C=20.20; D=4; E=30; F=84.50; G=110; H=45 | Aluminium |
| GACC | Double Bolt Fixing | 48–55 mm | B=55.50; C=24.30; D=4; E=30.50; F=84.50; G=110; H=45 | Aluminium |
| GACC | Double Bolt Fixing | 57–64 mm | B=64.40; C=28.80; D=4; E=37.80; F=94; G=122; H=48 | Aluminium |
| GACC | Double Bolt Fixing | 64–70 mm | B=70.50; C=32.20; D=4; E=40; F=98; G=124; H=46 | Aluminium |
| GACC | Double Bolt Fixing | 70–76 mm | B=76.50; C=35.20; D=4; E=44.80; F=110.70; G=136; H=48 | Aluminium |
| GACC | Double Bolt Fixing | 76–83 mm | B=83.50; C=38.20; D=4; E=48; F=117.70; G=143; H=52 | Aluminium |
| GACC | Double Bolt Fixing | 83–89 mm | B=89.50; C=41; D=4; E=48.80; F=124.20; G=149.20; H=60 | Aluminium |
| GACC | Double Bolt Fixing | 89–95 mm | B=95.50; C=44.80; D=4; E=52.80; F=130.50; G=158.20; H=59 | Aluminium |
| GACC | Double Bolt Fixing | 95–101 mm | B=101.50; C=47.80; D=4; E=55.80; F=126.10; G=154; H=65 | Aluminium |
| GACC | Double Bolt Fixing | 115–125 mm | B=125.50; C=58; D=4; E=63.50; F=150; G=175; H=85 | Aluminium |
| GACC | Double Bolt Fixing | 125–135 mm | B=136.10; C=62.80; D=4; E=70.20; F=166; G=194; H=85 | Aluminium |
| GATFC (SP) | Trefoil Type | 15–30 mm | B=108; C=80; D=45; E=30 | Aluminium |
| GATFC (SP) | Trefoil Type | 30–45 mm | B=151; C=120; D=66; E=30 | Aluminium |
| GATFC (SP) | Trefoil Type | 45–60 mm | B=184; C=151; D=85; E=40 | Aluminium |
| GATFC (SP) | Trefoil Type | 60–75 mm | B=226; C=193; D=114; E=40 | Aluminium |
| GATFC (SP) | Trefoil Type | 75–90 mm | B=267; C=235; D=142; E=40 | Aluminium |
| GATFC (SP) | Trefoil Type | 90–107 mm | B=319; C=282; D=171; E=50 | Aluminium |
| GATFC (SP) | Trefoil Type | 107–129 mm | B=390; C=352; D=203; E=57 | Aluminium |
| GATFC (SP) | Trefoil Type | 129–155 mm | B=455; C=397; D=244; E=57 | Aluminium |
