Кабеленесучі системи

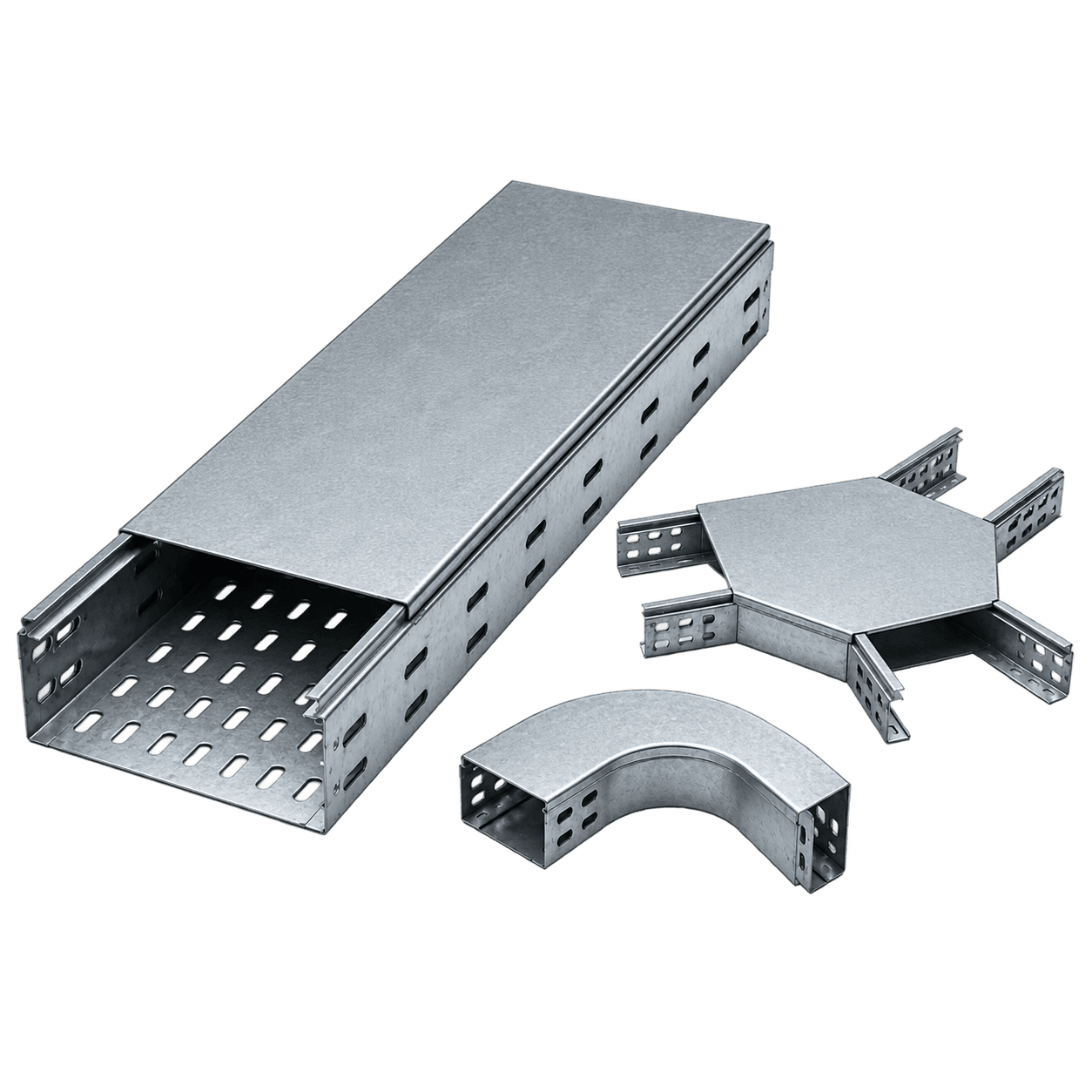

Кабельні лотки із затискною кришкою для швидкого монтажу без інструментів, перфоровані та закриті прямі секції h=100 мм, з поворотами, трійниками, хрестовинами та вертикальними аксесуарами у сумісних варіантах h=60/70/100 мм.
Кожна модель, код складу, розмір та вага нижче взяті безпосередньо з каталогу Gersan Cable Support.
| Модель | Код товару | Ширина (мм) | Висота (мм) | Товщина (мм) | Матеріал / покриття | Дія |
|---|---|---|---|---|---|---|
| GGKT-B10 DCable Tray With Clamping Lid | 1013010029140 | 100 | 100 | 1.5 | Aluminium | |
| GGKT-B20 DCable Tray With Clamping Lid | 1013020029140 | 200 | 100 | 1.5 | Aluminium | |
| GGKT-B30 DCable Tray With Clamping Lid | 1013030039140 | 300 | 100 | 2 | Aluminium | |
| GGKT-B40 DCable Tray With Clamping Lid | 1013040039140 | 400 | 100 | 2 | Aluminium | |
| GGKT-B50 DCable Tray With Clamping Lid | 1013050039140 | 500 | 100 | 2 | Aluminium | |
| GGKT-B60 DCable Tray With Clamping Lid | 1013060039140 | 600 | 100 | 2 | Aluminium | |
| GGKKT-B10 DCable Tray With Non Perforated Clamping Lid | 1013D10029140 | 100 | 100 | 1.5 | Aluminium | |
| GGKKT-B20 DCable Tray With Non Perforated Clamping Lid | 1013D20029140 | 200 | 100 | 1.5 | Aluminium | |
| GGKKT-B30 DCable Tray With Non Perforated Clamping Lid | 1013D30039140 | 300 | 100 | 2 | Aluminium | |
| GGKKT-B40 DCable Tray With Non Perforated Clamping Lid | 1013D40039140 | 400 | 100 | 2 | Aluminium | |
| GGKKT-B50 DCable Tray With Non Perforated Clamping Lid | 1013D50039140 | 500 | 100 | 2 | Aluminium | |
| GGKKT-B60 DCable Tray With Non Perforated Clamping Lid | 1013D60039140 | 600 | 100 | 2 | Aluminium | |
| G1-4 D/80 DCable Tray With Clamping Lid | 1301G08539140 | 80 | 2 | — | Aluminium | |
| GGD-10 D90° With Clamping Flat Bend Lid | 1612010029140 | 104 | 60 | 1.5 | Aluminium | |
| GGD-20 D90° With Clamping Flat Bend Lid | 1612020029140 | 204 | 60 | 1.5 | Aluminium | |
| GGD-30 D90° With Clamping Flat Bend Lid | 1612030039140 | 304 | 60 | 2 | Aluminium | |
| GGD-40 D90° With Clamping Flat Bend Lid | 1612040039140 | 404 | 60 | 2 | Aluminium | |
| GGD-50 D90° With Clamping Flat Bend Lid | 1612050039140 | 504 | 60 | 2 | Aluminium | |
| GGD-60 D90° With Clamping Flat Bend Lid | 1612060039140 | 604 | 60 | 2 | Aluminium | |
| GGD-A10 D90° With Clamping Flat Bend Lid | 1613010039140 | 104 | 70 | 1.5 | Aluminium | |
| GGD-A20 D90° With Clamping Flat Bend Lid | 1613020029140 | 204 | 70 | 1.5 | Aluminium | |
| GGD-A30 D90° With Clamping Flat Bend Lid | 1613030039140 | 304 | 70 | 2 | Aluminium | |
| GGD-D GGD-A40 D90° With Clamping Flat Bend Lid | 1613040039140 | 404 | 70 | 2 | Aluminium | |
| GGD-A D GGD-A50 D90° With Clamping Flat Bend Lid | 1613050039140 | 504 | 70 | 2 | Aluminium | |
| GGD-A60 D90° With Clamping Flat Bend Lid | 1613060039140 | 604 | 70 | 2 | Aluminium | |
| GGD-B10 D90° With Clamping Flat Bend Lid | 1614010029140 | 104 | 100 | 1.5 | Aluminium | |
| GGD-B20 D90° With Clamping Flat Bend Lid | 1614020029140 | 204 | 100 | 1.5 | Aluminium | |
| GGD-B30 D90° With Clamping Flat Bend Lid | 1614030039140 | 304 | 100 | 2 | Aluminium | |
| GGD-B40 D90° With Clamping Flat Bend Lid | 1614040039140 | 404 | 100 | 2 | Aluminium | |
| GGD-B50 D90° With Clamping Flat Bend Lid | 1614050039140 | 504 | 100 | 2 | Aluminium | |
| GGD-B60 D90° With Clamping Flat Bend Lid | 1614060039140 | 604 | 100 | 2 | Aluminium | |
| GGT-10 DTee "T" With Clamping | 17070110029140 | 104 | 60 | 1.5 | Aluminium | |
| GGT-20 DTee "T" With Clamping | 17070120029140 | 204 | 60 | 1.5 | Aluminium | |
| GGT-30 DTee "T" With Clamping | 17070130039140 | 304 | 60 | 2 | Aluminium | |
| GGT-40 DTee "T" With Clamping | 17070140039140 | 404 | 60 | 2 | Aluminium | |
| GGT-50 DTee "T" With Clamping | 17070150039140 | 504 | 60 | 2 | Aluminium | |
| GGT-60 DTee "T" With Clamping | 17070160039140 | 604 | 60 | 2 | Aluminium | |
| GGT-A10 DTee "T" With Clamping | 1708010029140 | 104 | 70 | 1.5 | Aluminium | |
| GGT-A20 DTee "T" With Clamping | 1708020029140 | 204 | 70 | 1.5 | Aluminium | |
| GGT-A30 DTee "T" With Clamping | 1708030039140 | 304 | 70 | 2 | Aluminium | |
| GGT-D GGT-A40 DTee "T" With Clamping | 1708040039140 | 404 | 70 | 2 | Aluminium | |
| GGT-A D GGT-A50 DTee "T" With Clamping | 1708050039140 | 504 | 70 | 2 | Aluminium | |
| GGT-A60 DTee "T" With Clamping | 1708060039140 | 604 | 70 | 2 | Aluminium | |
| GGT-B10 DTee "T" With Clamping | 1709010029140 | 104 | 100 | 1.5 | Aluminium | |
| GGT-B20 DTee "T" With Clamping | 1709020029140 | 204 | 100 | 1.5 | Aluminium | |
| GGT-B30 DTee "T" With Clamping | 1709030039140 | 304 | 100 | 2 | Aluminium | |
| GGT-B40 DTee "T" With Clamping | 1709040039140 | 404 | 100 | 2 | Aluminium | |
| GGT-B50 DTee "T" With Clamping | 1709050039140 | 504 | 100 | 2 | Aluminium | |
| GGT-B60 DTee "T" With Clamping | 1709060039140 | 604 | 100 | 2 | Aluminium | |
| GGDB-10 DCrossing With Clamping Lid | 1807010029140 | 104 | 60 | 1.5 | Aluminium |
Перфоровані кабельні лотки стандартного типу для загального прокладання силових і контрольних кабелів, а також лінійка посиленого типу.
265 кодів замовленняПерфоровані та закриті лотки високої несучої здатності, висота борту H=40 до H=100 мм в одній системі.
682 кодів замовленняСистема лотків із затискною кришкою для повністю закритого прокладання кабелів.
146 кодів замовленняПрегальванізовані короби швидкого монтажу без спеціального інструменту.
131 кодів замовленняЛотки морського класу та освітлювального типу для агресивних і прибережних середовищ.
26 кодів замовленняЛегка алюмінієва лоткова система для середовищ, чутливих до корозії.
192 кодів замовленняНаша технічна команда допоможе з підбором продукції, вимогами до навантаження, координацією монтажу та індивідуальними конфігураціями проєкту.
