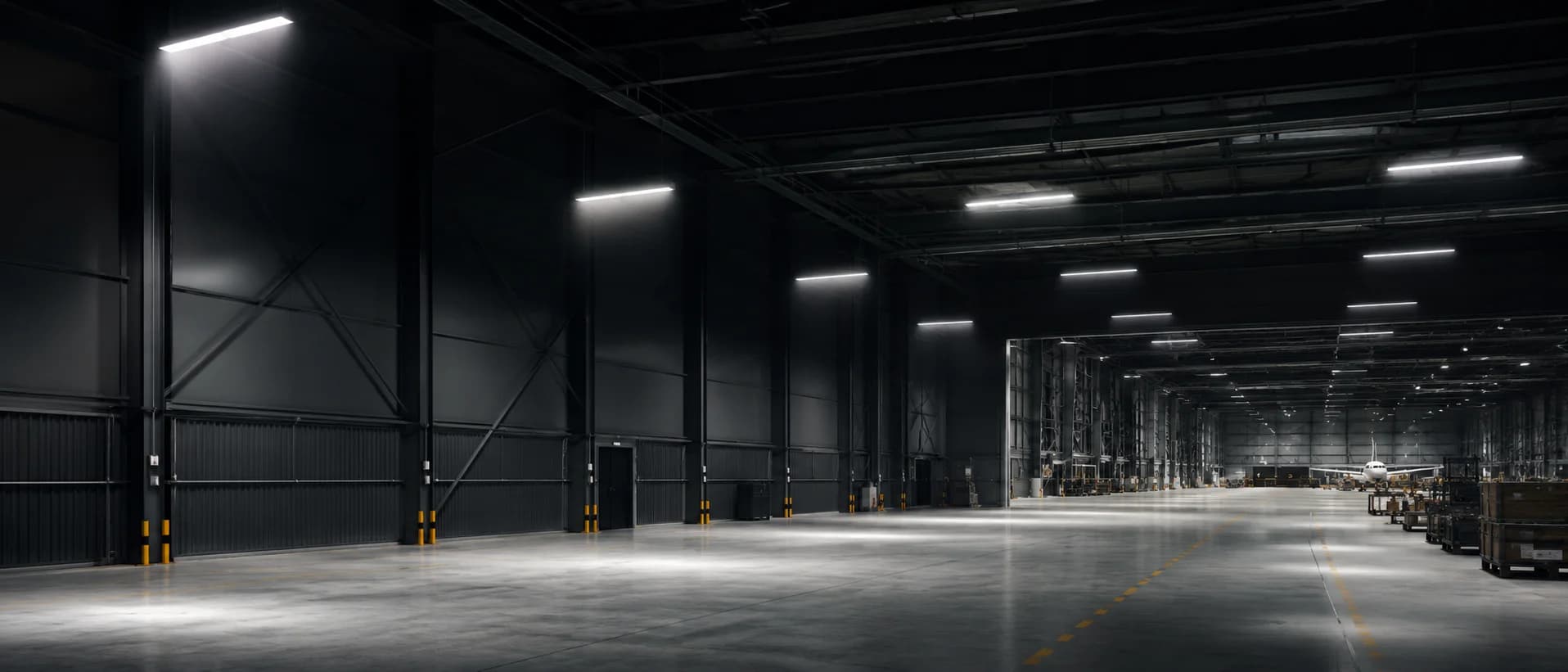

Інтер'єр промислового ангару з видимим літаком на задньому плані, освітлений високостельовими LED-світильниками

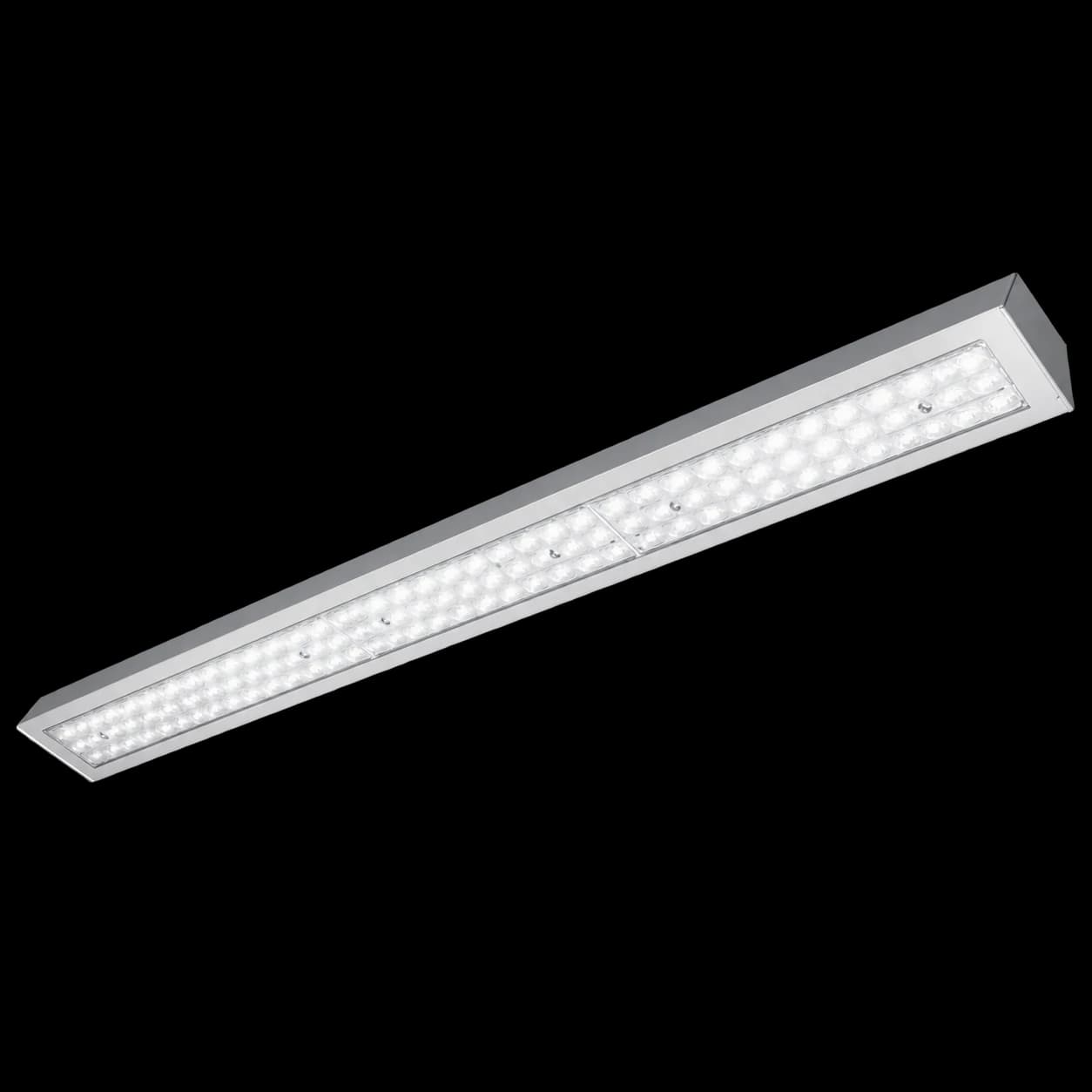

Увімкнений світильник LED-BUS LDBSE, ракурсний вигляд мультилінзової смуги розсіювача

Назад до промислового освітлення та освітлення високих прольотів

ГоловнаСистеми LED-освітленняПромислове освітлення та освітлення високих прольотівLED-BUS LDBSE Series Lighting Systems

СИСТЕМИ LED

Промислове освітлення та освітлення високих прольотів

LED-BUS LDBSE Series Lighting Systems

Тонкопрофільне промислове LED-освітлення з мультилінзовою оптичною структурою для промислових об'єктів, авіаційних та аеропортових середовищ, а також логістичних застосувань, з кількома системними варіантами монтажу.

Запросити технічний пакет Завантажити PDF-каталог

Технічна інформація

Продуктивність

Діапазон потужності50–250 Вт

Світловий потік6 750–37 000 лм

Ефективність135–148 лм/Вт

Якість світла

Мультилінзова оптична структура

CRI75–85

Моделі8 варіантів

Захист та електрика

IP20 / IP65

Напруга110–240 В

Частота50–60 Гц

Робоча температура−30 до +60 °C

Конструкція та монтаж

Розміри11×60 / 11×90 / 11×120 / 11×150 см

Вага2,0–4,8 кг

МонтажКабельний канал / Шинопровід / Регульований настінний

Колір та оздобленняБілий · Чорний · Індивідуальний RAL за запитом

Відповідність стандартамCE · Відповідність RoHS · IP20 / IP65

Гарантія5 років гарантії

Моделі та технічний розклад

Вісім перевірених каталожних моделей — здійснюйте пошук або фільтруйте за потужністю чи розмірами.

8 моделей

Модель / каталожний код	Потужність	Світловий потік	Ефективність	Розміри	IP	Вага
LDBS1E	50 W	6 750 лм	135 лм/Вт	11×60 см	IP20 / IP65	2,00 кг
LDBS2E	75 W	10 200 лм	136 лм/Вт	11×90 см	IP20 / IP65	2,65 кг
LDBS3E	100 W	13 800 лм	138 лм/Вт	11×90 см	IP20 / IP65	2,85 кг
LDBS4E	125 W	17 500 лм	140 лм/Вт	11×120 см	IP20 / IP65	3,50 кг
LDBS5E	150 W	21 750 лм	145 лм/Вт	11×120 см	IP20 / IP65	3,50 кг
LDBS6E	175 W	24 900 лм	142,2 лм/Вт	11×120 см	IP20 / IP65	3,50 кг
LDBS7E	200 W	29 200 лм	146 лм/Вт	11×150 см	IP20 / IP65	4,80 кг
LDBS8E	250 W	37 000 лм	148 лм/Вт	11×150 см	IP20 / IP65	4,80 кг

Варіанти монтажу та інтеграції

Монтаж на кабельний канал

Монтаж на системи кабельних каналів з використанням каталожних варіантів кріплення.

Монтаж на шинопровід

Пряме кріплення до системи шинопроводу за допомогою каталожного вузла кріплення.

Регульований настінний монтаж

Настінний монтаж з кріпленням регульованого кута нахилу.

Керування та системні опції

Каталожні варіанти керування — не кожна опція є стандартною для кожної моделі.

DALISwitchDIM1–10 ВАварійне освітленняДатчик

Фотометричні та технічні дані

Фотометричні дані

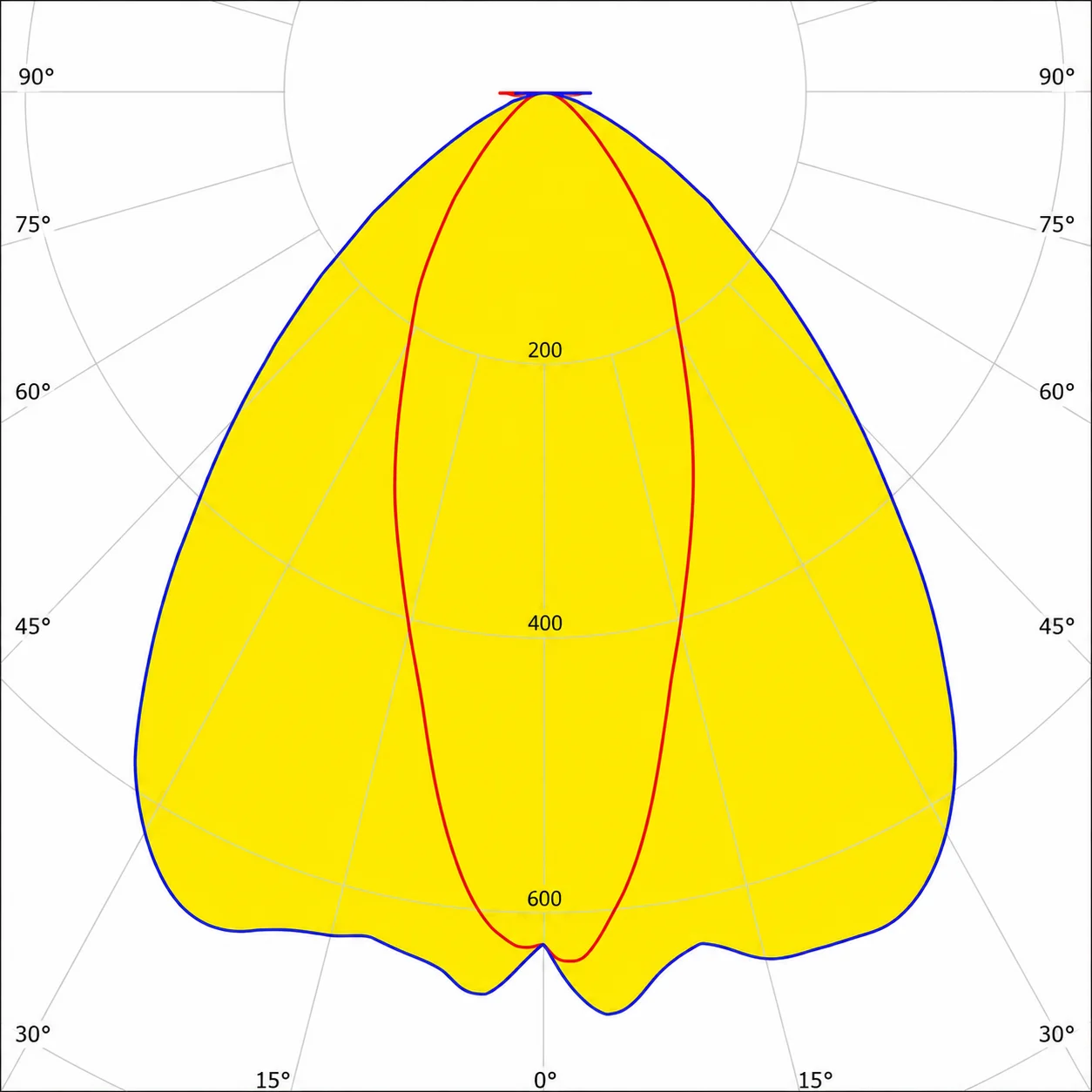

Полярні діаграми фотометричного розподілу LED-BUS LDBSE

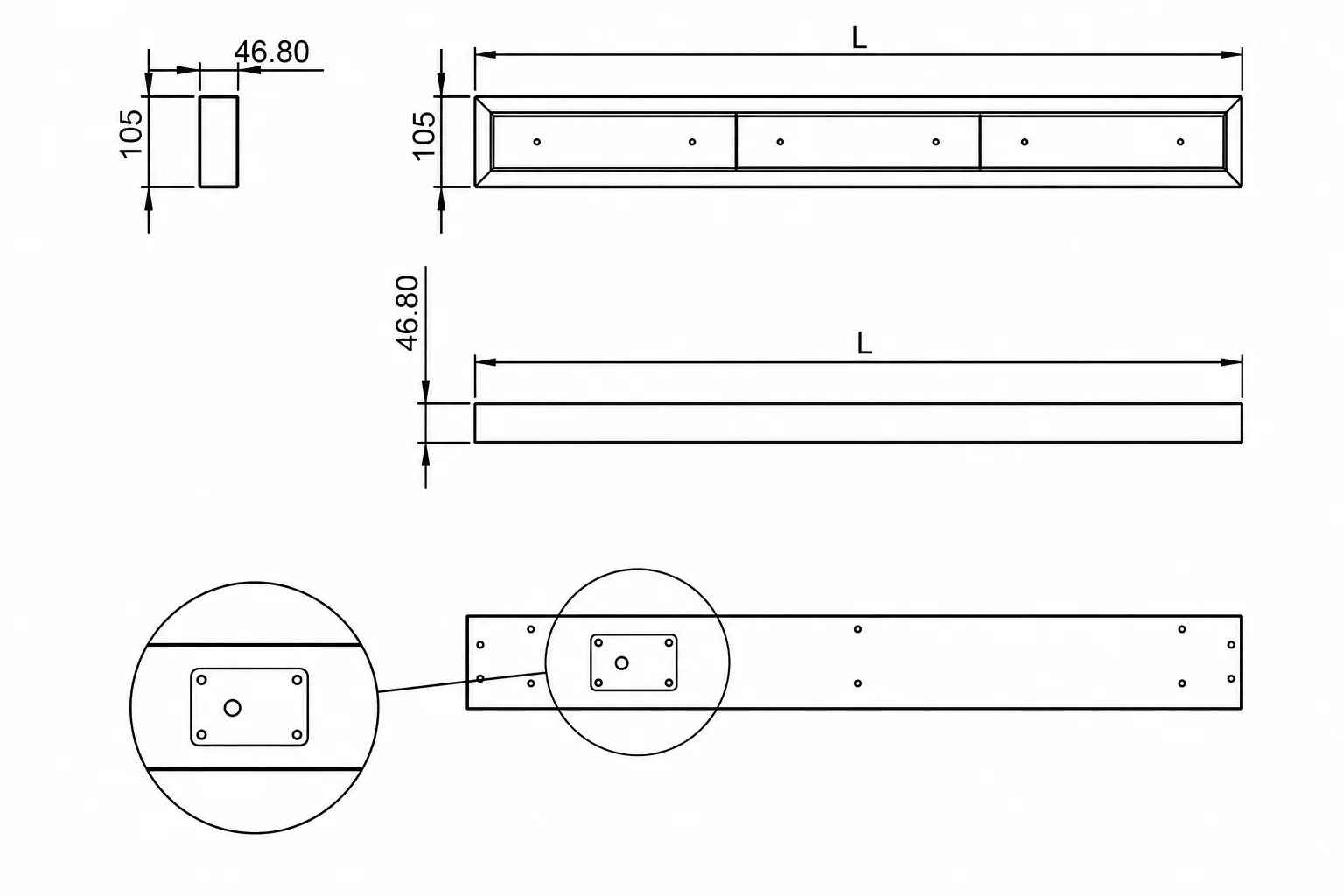

Технічне креслення

Поперечний переріз світильника: приблизно 105 × 46,80 мм. Загальна довжина L відповідає заявленому розміру моделі (11×60 / 11×90 / 11×120 / 11×150 см) — точні розміри моделей див. у таблиці вище.

Типові застосування

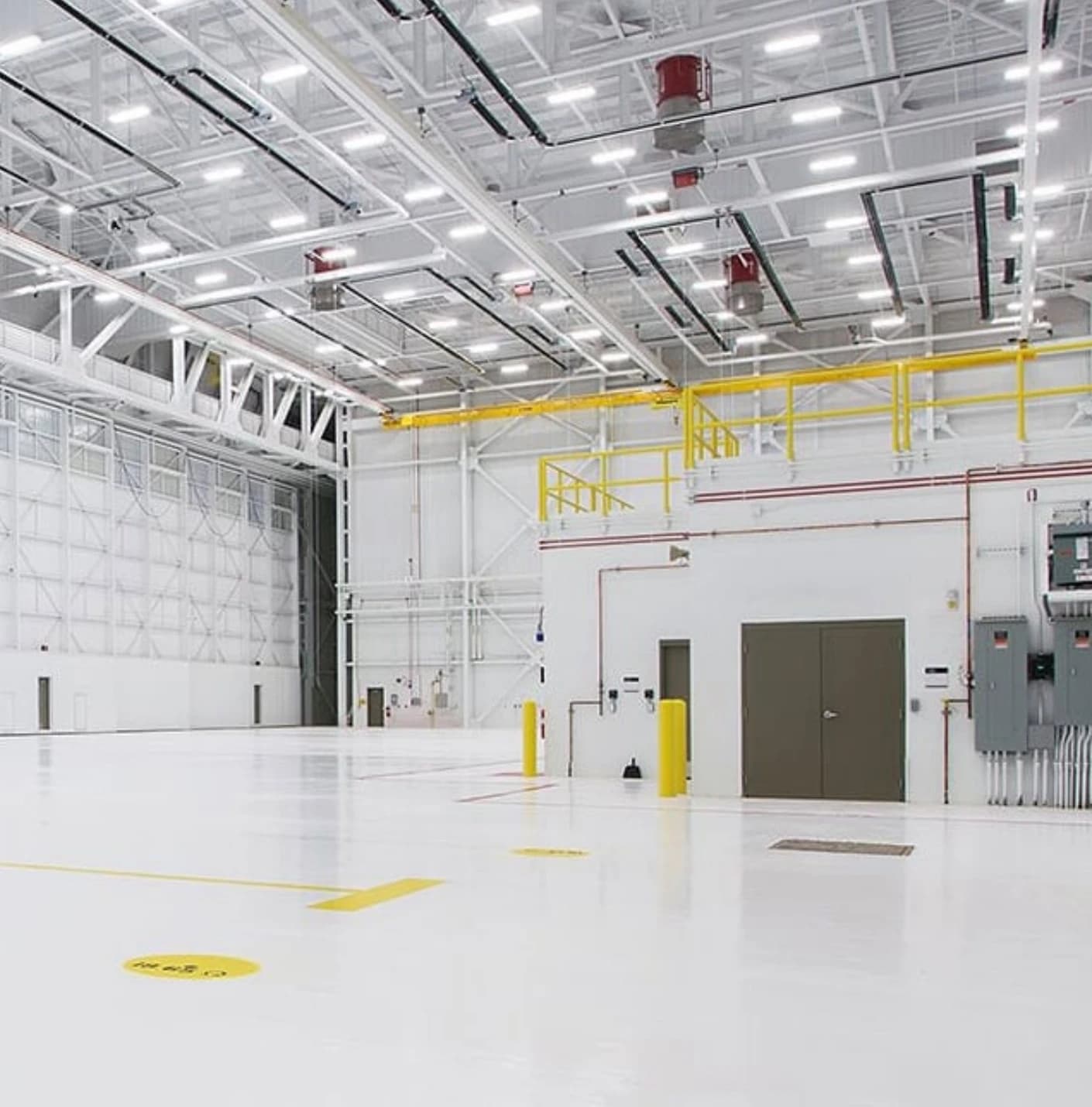

Промисловий об'єкт великого прольоту, освітлений світильниками LED-BUS LDBSE

Промислові об'єкти

Промислові та виробничі об'єкти великого прольоту.

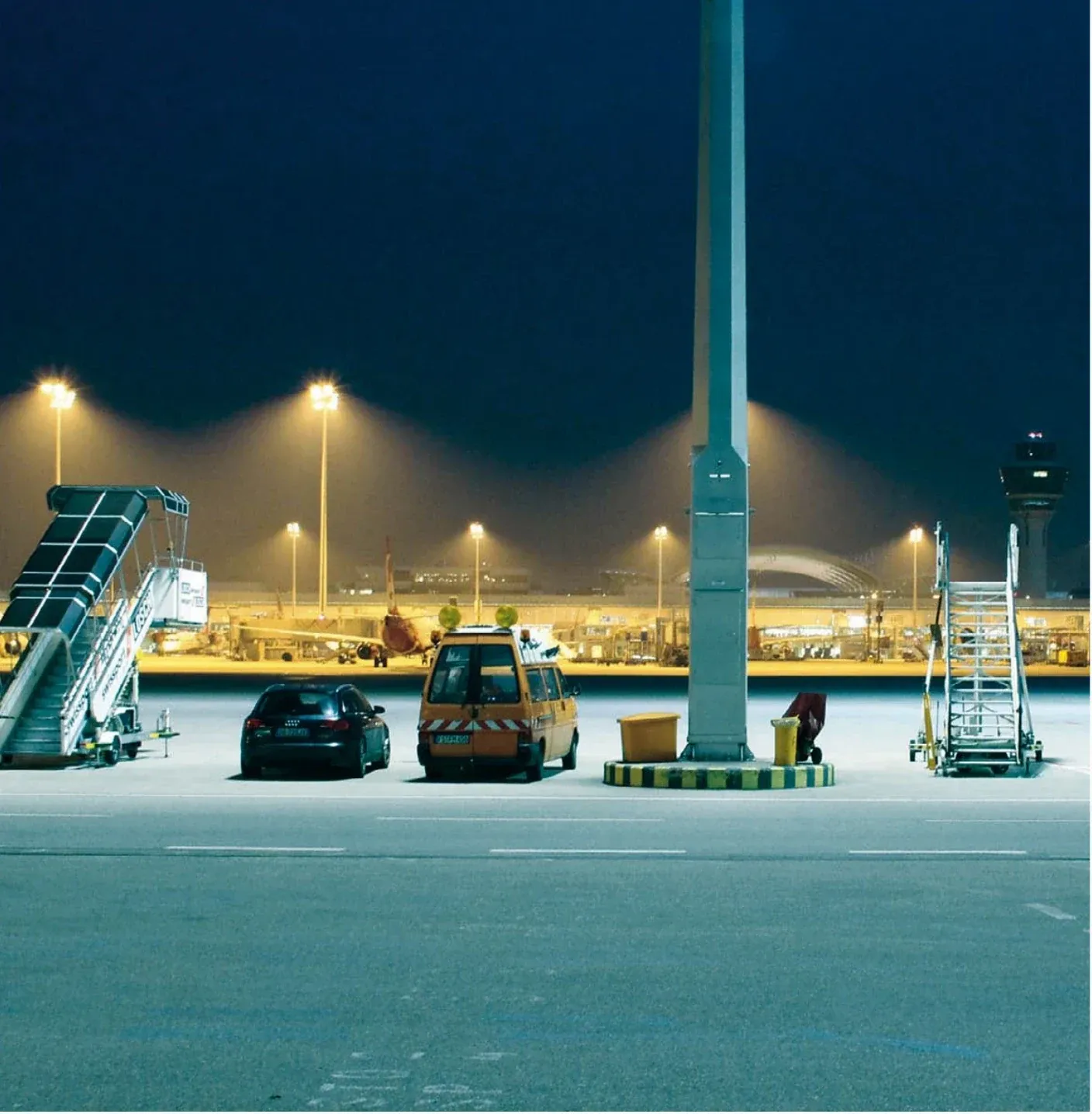

Перон аеропорту вночі з припаркованим літаком, наземною технікою та вежею управління польотами

Авіація та аеропорти

Наземні операції аеропортів та авіаційні середовища.

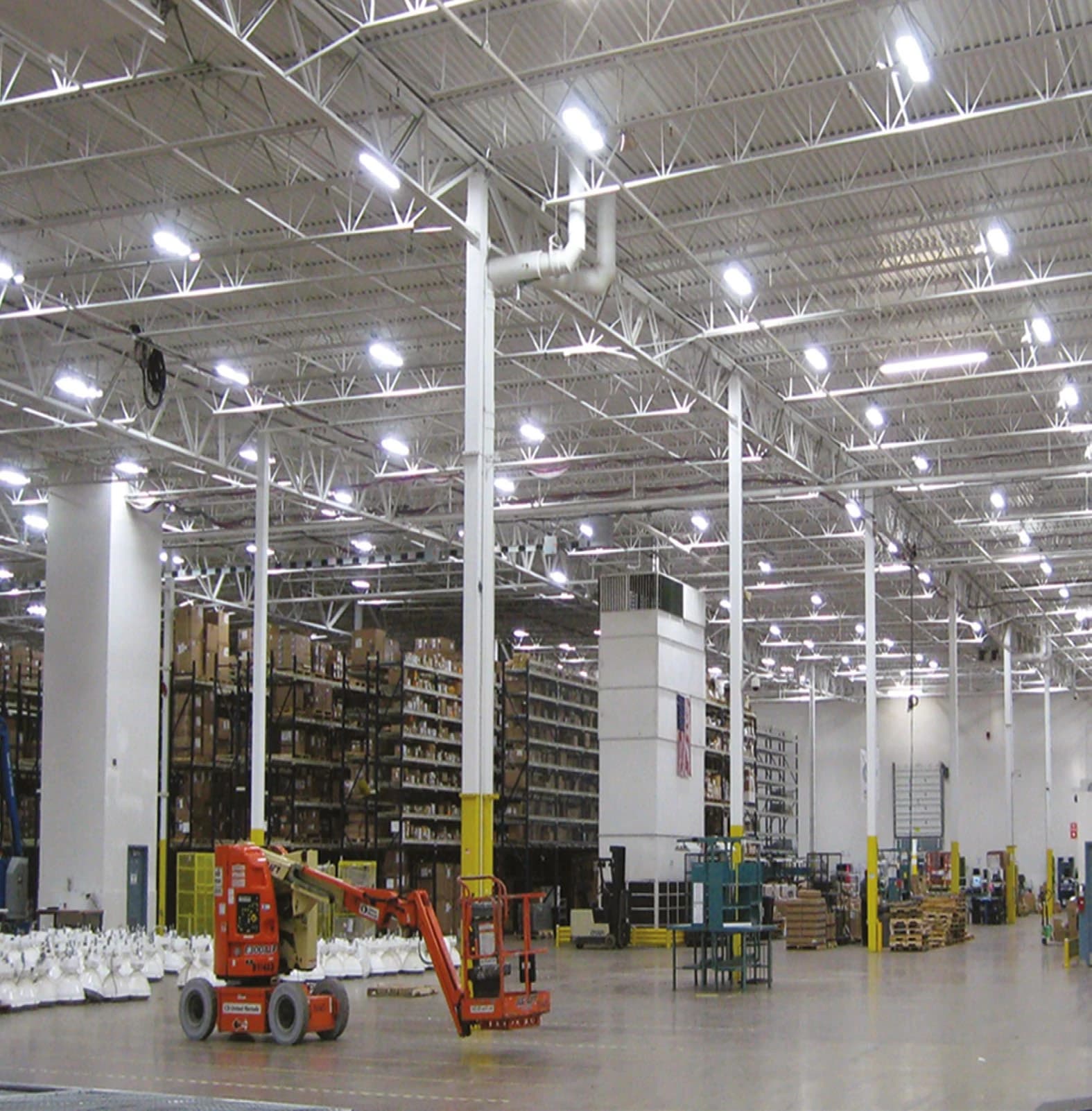

Прохід складу зі стелажами для піддонів та навантажувачем, освітлений високостельовими LED-світильниками

Логістичні об'єкти

Логістичні проходи та складські зали з високими стелями.
