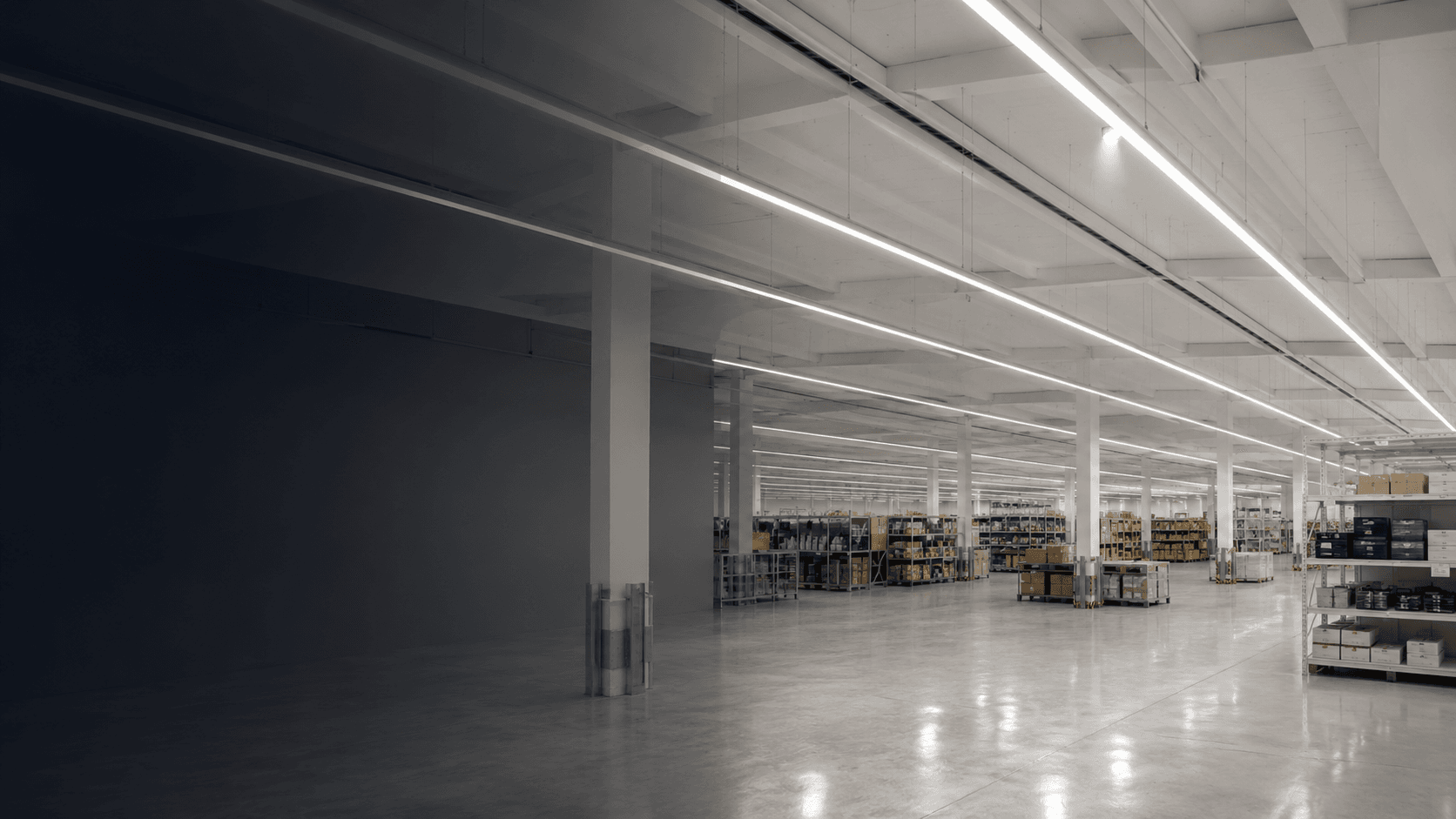

Комерційний інтер'єр із неперервним лінійним освітленням

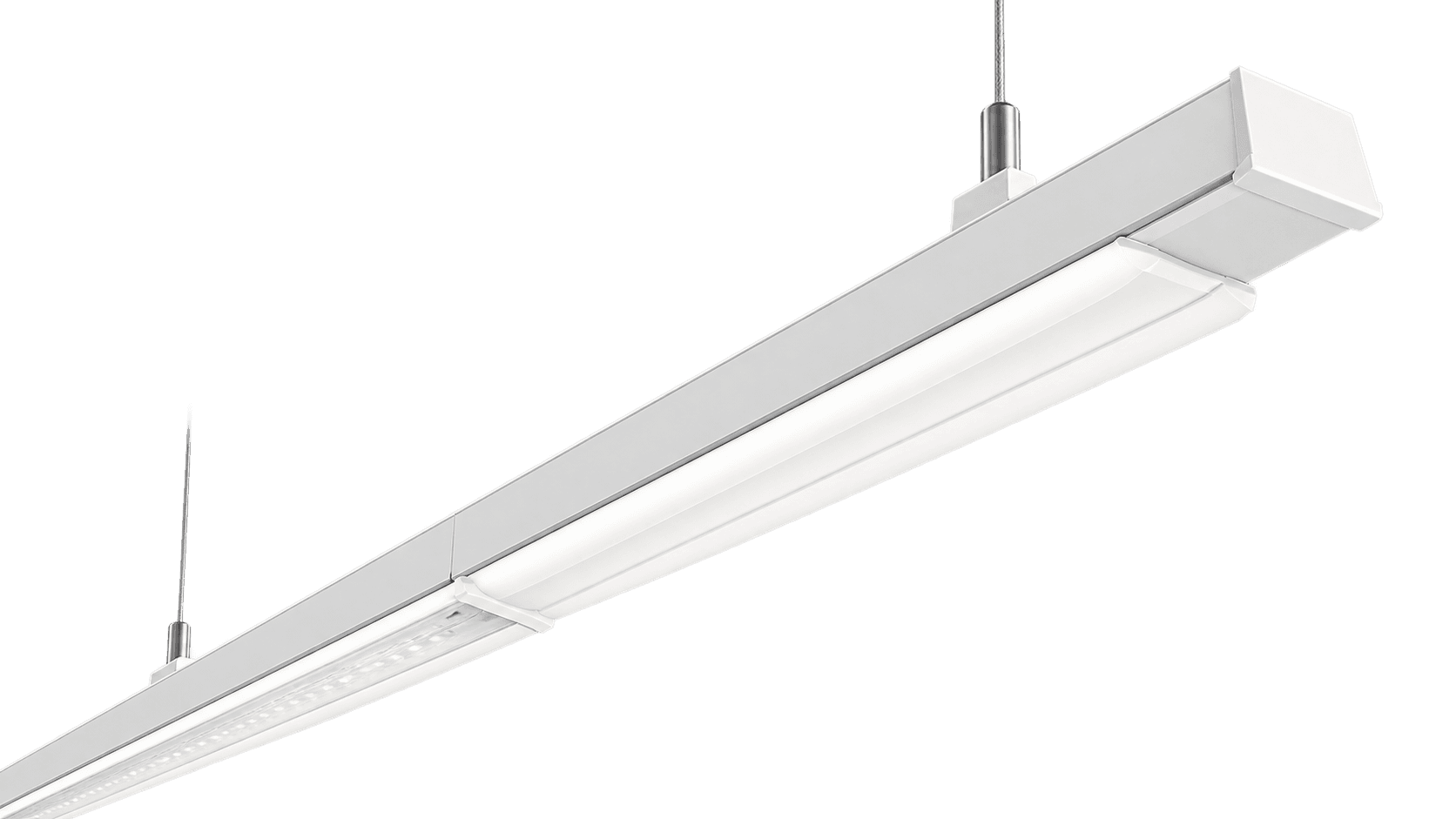

Світильник неперервної системи MULTILINE 45

Назад до лінійного та магістрального освітлення

ГоловнаLED-системиЛінійне та магістральне освітленняMULTILINE 45 Continuous Trunking Lighting System

MULTILINE 45 F

Лінійне та магістральне освітлення

MULTILINE 45 Continuous Trunking Lighting System

Система освітлення неперервного ряду на основі пресованого алюмінієвого корпусу та високоефективного опалового PC розсіювача, доступна в конфігураціях F та L для комерційних і неперервних освітлювальних застосувань.

Запросити технічний пакет Завантажити PDF-каталог

Конфігурація системи

Технічна інформація

Продуктивність

Потужність15–61 W

Світловий потік1,800–7,320 lm

Ефективність120+ lm/W

Якість світла

CRI80+

LEDMid Power LED

РозсіювачВисокоефективний опаловий PC

Захист та електрика

Напруга / частота220–240 Vac · 50–60 Hz

ЗахистIP54

Робоча температура−20 to +35 °C

Конструкція та конфігурація

КорпусПорошково-пофарбований пресований алюміній

КонфігураціяMULTILINE 45 F

Ширина / висота корпусу60 / 45 mm

Колір і покриттяПорошково-фарбований алюмінієвий профіль

ВідповідністьIP54

Гарантія7 років гарантії

Моделі та технічний розклад

Точний розклад MULTILINE 45 F. Повторно використані коди замовлення залишаються специфічними для конфігурації і не дедуплікуються між F та L.

8 моделей

Модель / код каталогу	Потужність	Світловий потік	Напруга	Частота	Робоча темп.	Ефективність	CRI	Розміри	IP
LDB-MLT45-15	15 W	1,800 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 600 × 45 mm	IP54
LDB-MLT45-22	22 W	2,640 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 900 × 45 mm	IP54
LDB-MLT45-27	27 W	3,240 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 1200 × 45 mm	IP54
LDB-MLT45-33	33 W	3,960 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 1500 × 45 mm	IP54
LDB-MLT45-24	24 W	2,880 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 600 × 45 mm	IP54
LDB-MLT45-35	35 W	4,200 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 900 × 45 mm	IP54
LDB-MLT45-48	48 W	5,760 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 1200 × 45 mm	IP54
LDB-MLT45-61	61 W	7,320 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	120+ lm/W	80+	60 × 1500 × 45 mm	IP54

Система неперервного ряду

Каталожна діаграма демонструє модульну концепцію неперервного ряду з окремими конфігураціями F та L.

Неперервний ряд: Модульний лінійний монтажСекції світильника утворюють скоординований неперервний ряд освітлення.
Конфігурації: MULTILINE 45 F · MULTILINE 45 LОкремі ширини корпусу, розклади виходу та значення ефективності зберігаються.

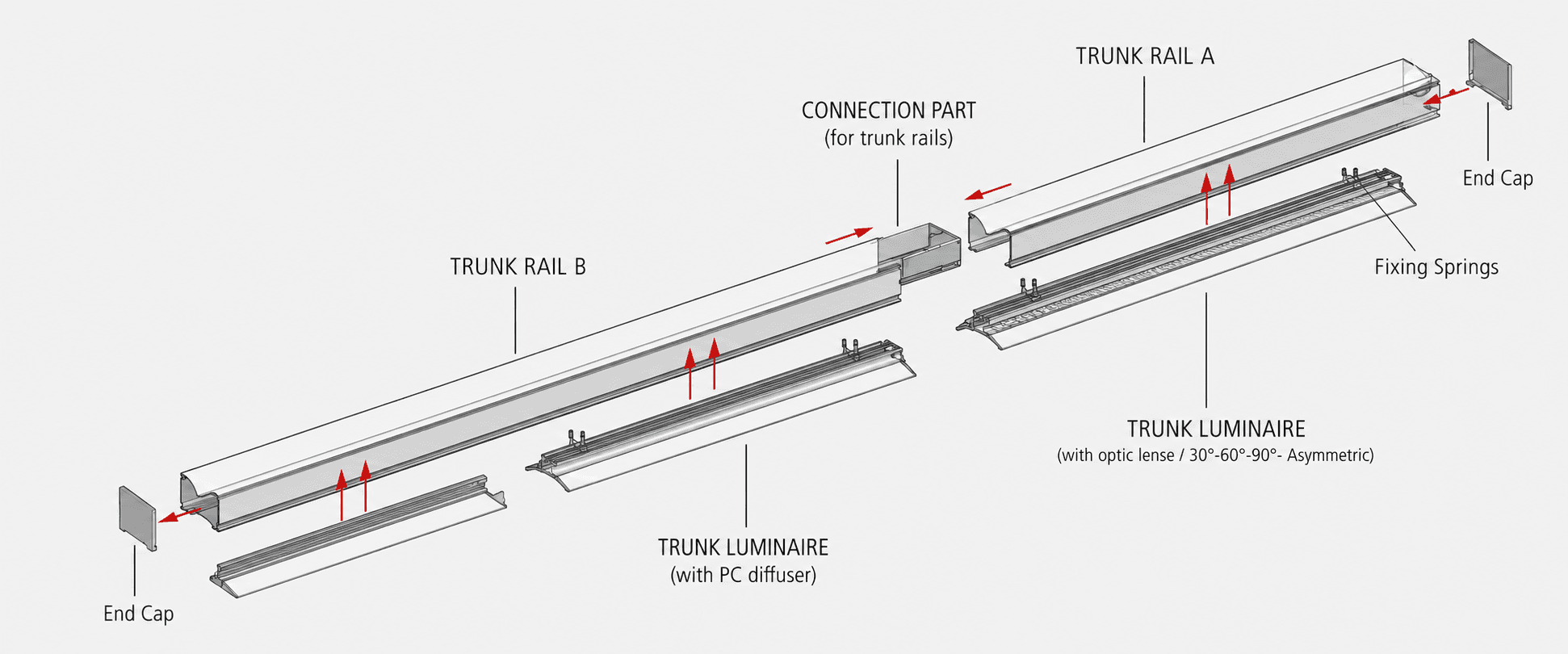

Схема системи

Фотометричні та технічні дані

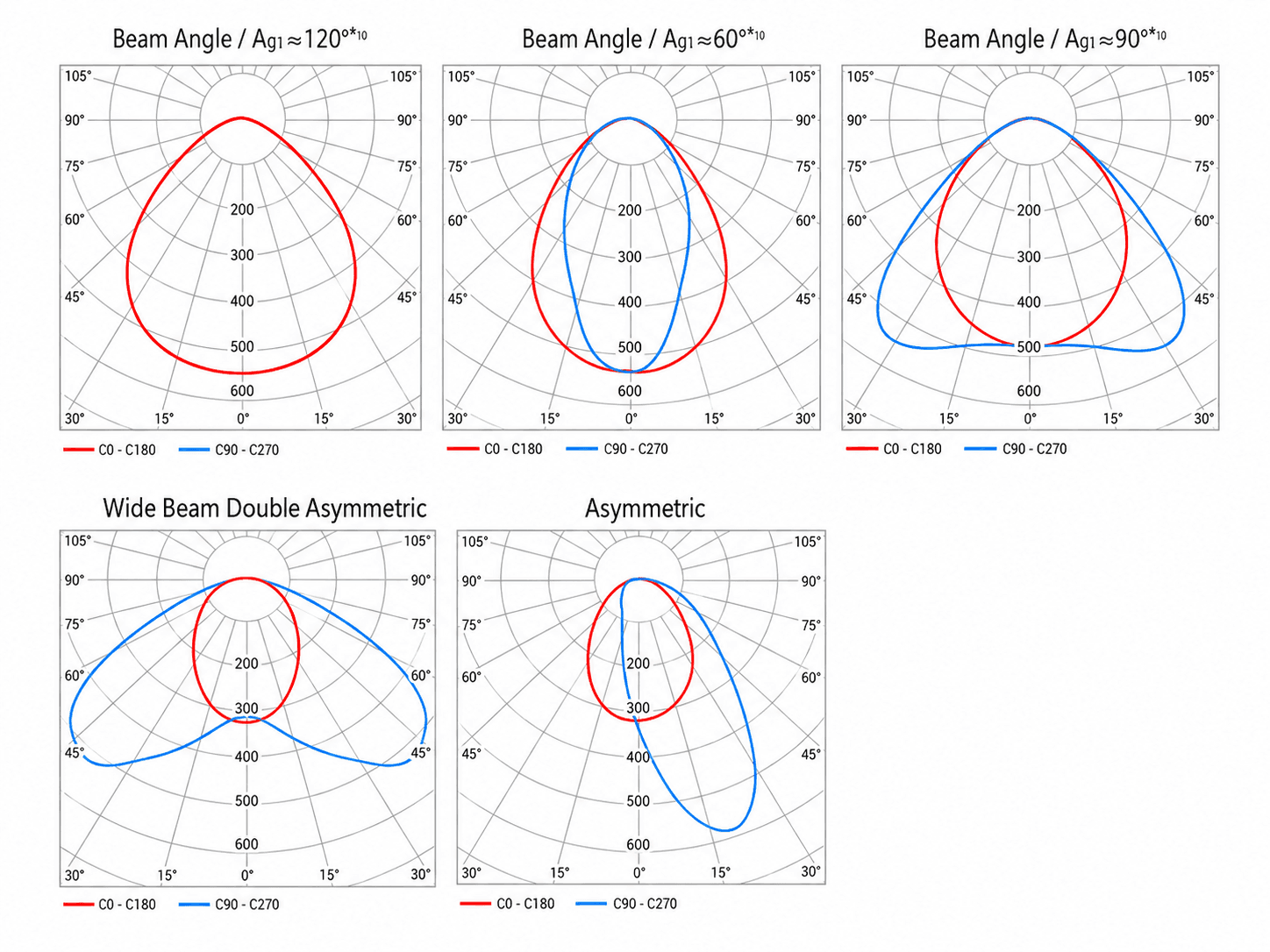

Фотометричні дані

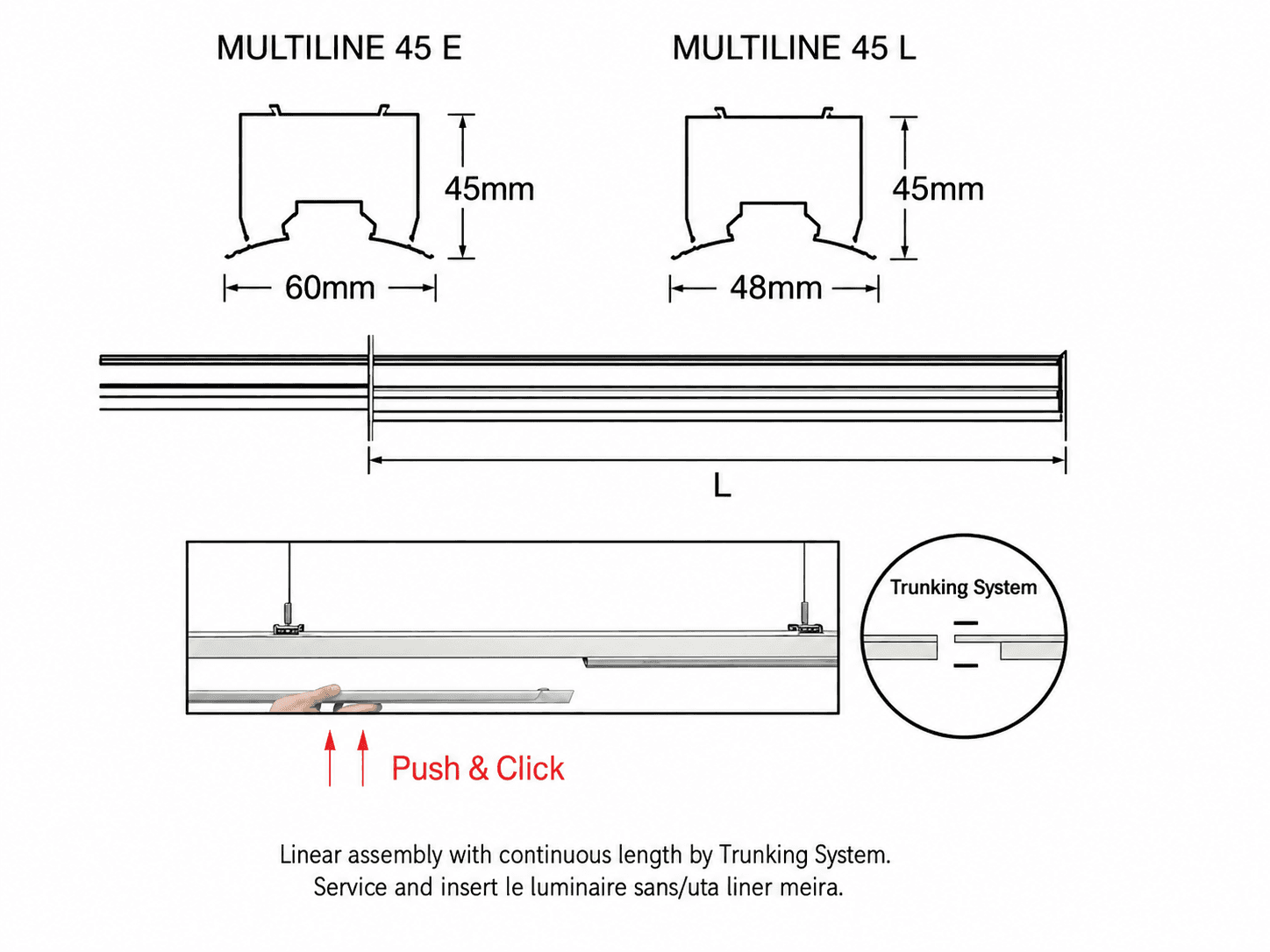

Технічне креслення

Структуровані дані моделей замінюють знімок екрана каталожної технічної таблиці.

Типові сфери застосування

Ряди супермаркету, освітлені MULTILINE 45

Роздрібна торгівля та супермаркети

Освітлення неперервного ряду для рядів роздрібної торгівлі та супермаркетів.

Офіс, освітлений лінійними світильниками LINNER

Офіси

Архітектурне лінійне освітлення офісів і сучасних робочих просторів.

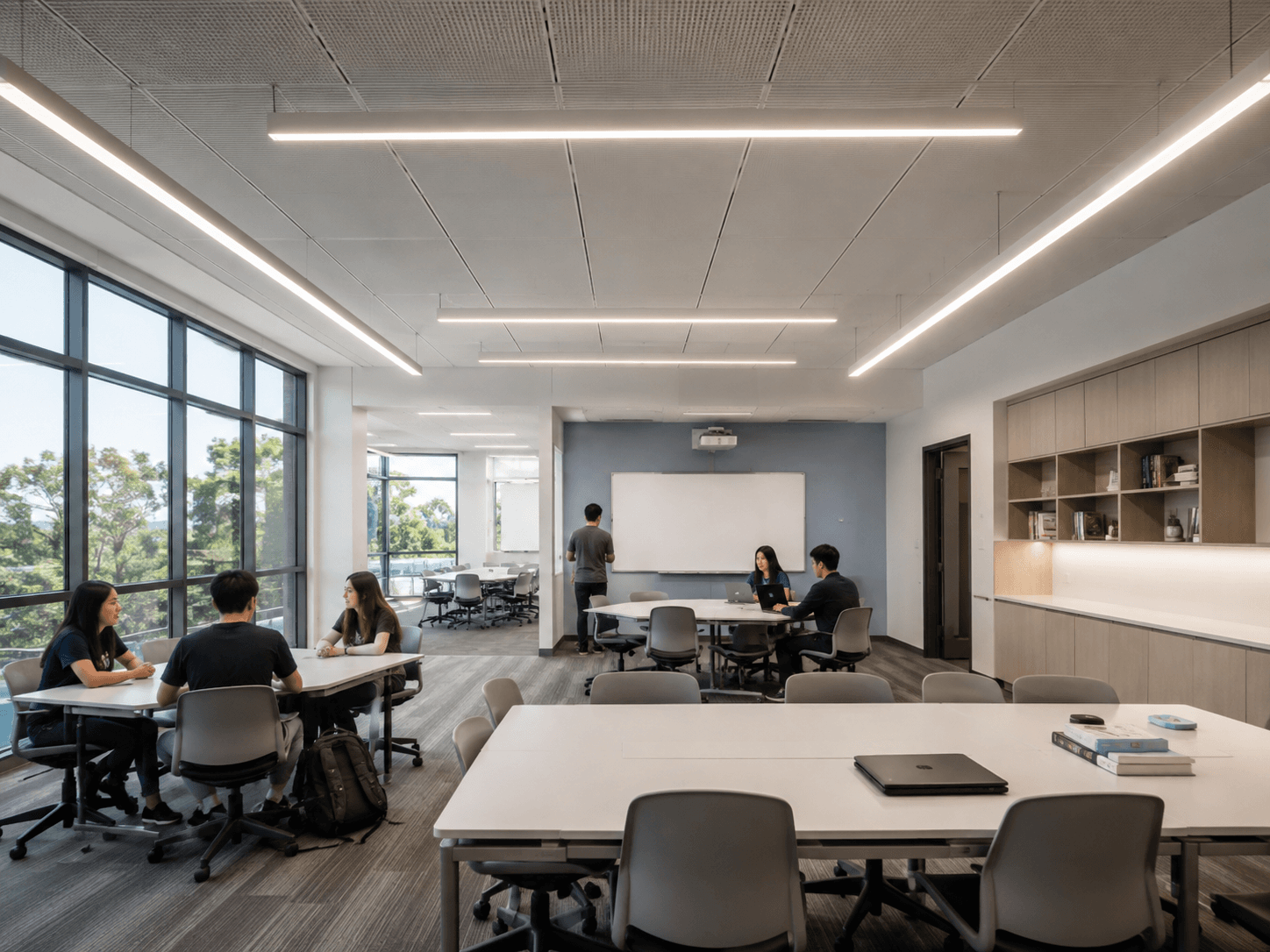

Навчальне приміщення, освітлене лінійними світильниками LINNER

Навчальні приміщення

Лінійне освітлення класів і спільних навчальних середовищ.

Коридор, освітлений лінійними світильниками LINNER

Коридори

Неперервне й рівномірне освітлення шляхів циркуляції.

Комерційний інтер'єр, освітлений неперервним лінійним освітленням

Комерційні інтер'єри

Неперервне лінійне освітлення для комерційних проєктних інтер'єрів.

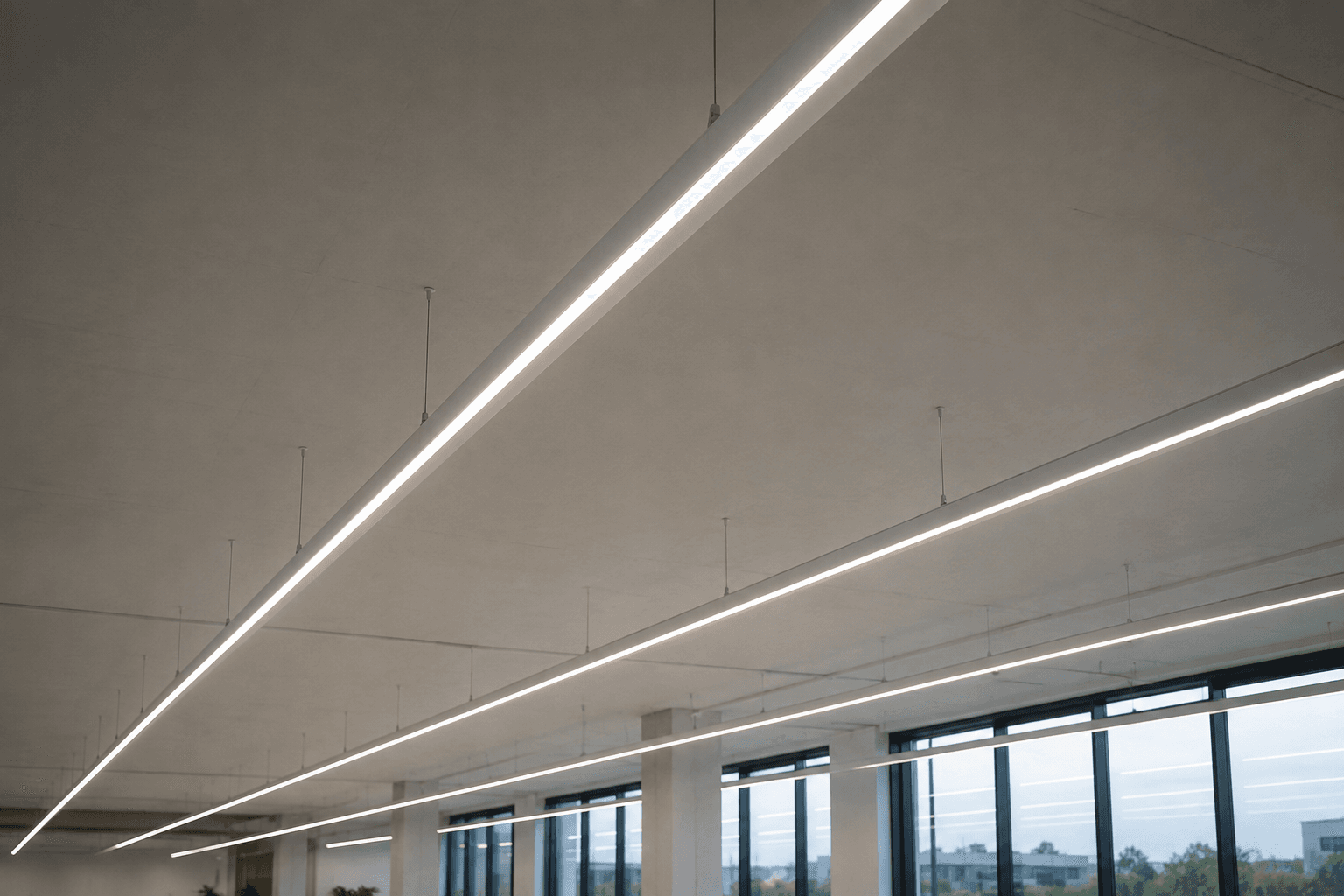

Проєктна зона з неперервним рядом, освітлена MULTILINE 45

Проєктні зони з неперервним рядом

Проєктні зони, спроєктовані на основі модульної логіки неперервного освітлення.

Роздрібна торгівля та супермаркети

Освітлення неперервного ряду для рядів роздрібної торгівлі та супермаркетів.
