Кабеленесучі системи

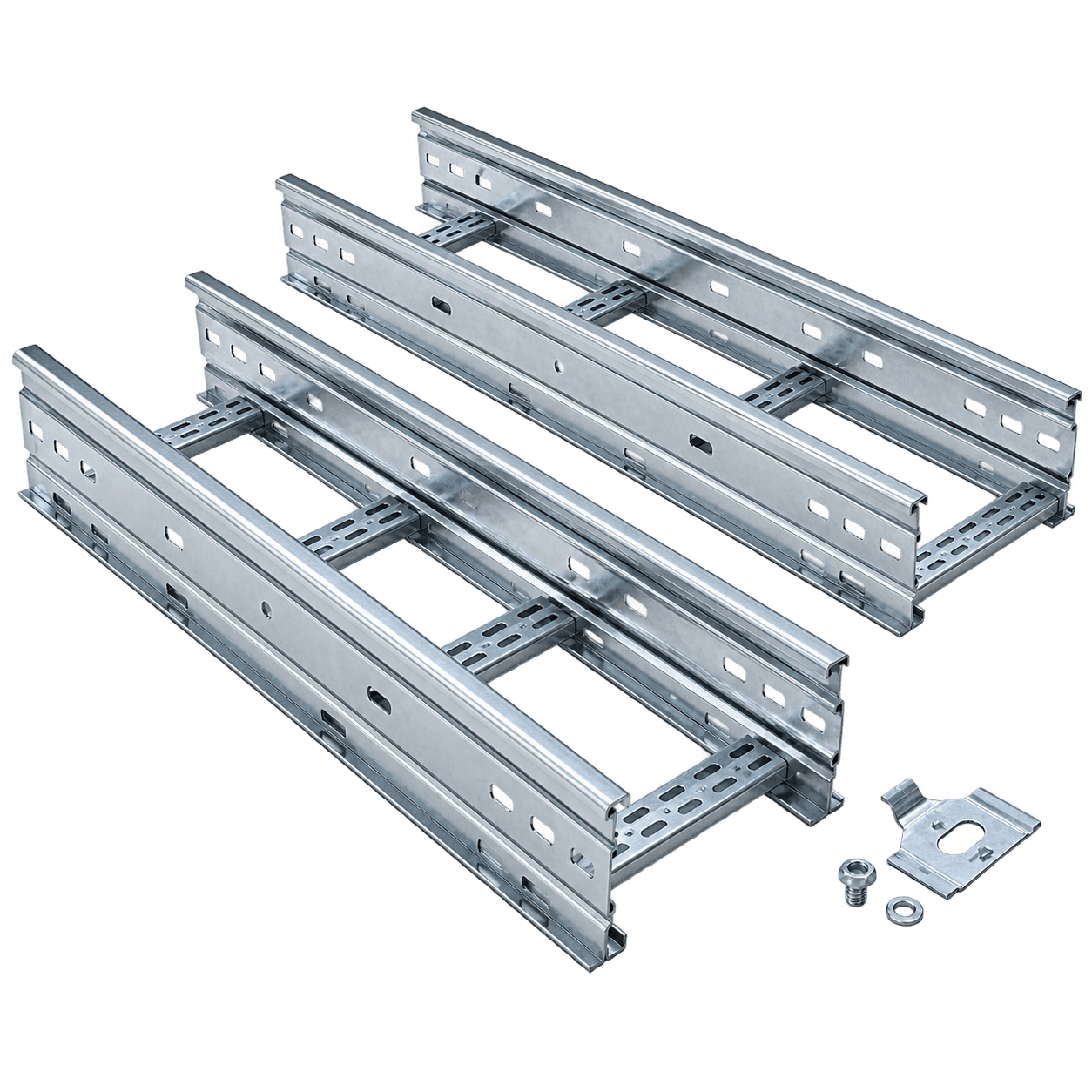

Кабельні драбини важкого типу (лотки драбинного типу) з гарячеоцинкованої сталі для промислових кабельних трас. Висота борту h=70–200 мм, з повним асортиментом поворотів, трійників, хрестовин, підйомних елементів та кришок в одній системі.
Кожна модель, код складу, розмір та вага нижче взяті безпосередньо з каталогу Gersan Cable Support.
| Модель | Код товару | Ширина (мм) | Висота (мм) | Товщина (мм) | Матеріал / покриття | Дія |
|---|---|---|---|---|---|---|
| KKA-40 DCable Crochet | 3034K04029140 | 18 | — | — | Hot-Dip Galvanized Steel | |
| KKA-41 DCable Crochet | 3034K04129140 | 30 | — | — | Hot-Dip Galvanized Steel | |
| KKA-42 DCable Crochet | 3034K04229140 | 46 | — | — | Hot-Dip Galvanized Steel | |
| KKA-43 DCable Crochet | 3034K04329140 | 66 | — | — | Hot-Dip Galvanized Steel | |
| KKA-40 PCable Crochet | 3034K04023040 | 18 | — | — | Hot-Dip Galvanized Steel | |
| KKA-41 PCable Crochet | 3034K04123040 | 30 | — | — | Hot-Dip Galvanized Steel | |
| KKA-42 PCable Crochet | 3034K04223040 | 46 | — | — | Hot-Dip Galvanized Steel | |
| L KKA-43 PCable Crochet | 3034K04323040 | 66 | — | — | Hot-Dip Galvanized Steel | |
| 60 KK-S DCable Holder | 3036018539141 | — | — | — | Hot-Dip Galvanized Steel | |
| KK-SB DCable Holder | 3036026039141 | — | — | — | Hot-Dip Galvanized Steel | |
| KK-S D DCable Holder | 3036073039140 | — | — | — | Hot-Dip Galvanized Steel | |
| 150 KK-P PLSCable Holder | 3036118539140 | — | — | — | Hot-Dip Galvanized Steel | |
| GN-20 DHeavy Duty Type Cable Ladder | 2301020039140 | 200 | 70 | 2 | Hot-Dip Galvanized Steel | |
| GN-30 DHeavy Duty Type Cable Ladder | 2301030039140 | 300 | 70 | 2 | Hot-Dip Galvanized Steel | |
| GN-40 DHeavy Duty Type Cable Ladder | 2301040039140 | 400 | 70 | 2 | Hot-Dip Galvanized Steel | |
| GN-50 DHeavy Duty Type Cable Ladder | 2301050039140 | 500 | 70 | 2 | Hot-Dip Galvanized Steel | |
| GN-60 DHeavy Duty Type Cable Ladder | 2301060039140 | 600 | 70 | 2 | Hot-Dip Galvanized Steel | |
| GNA-20 DHeavy Duty Type Cable Ladder | 2303020039140 | 200 | 100 | 2 | Hot-Dip Galvanized Steel | |
| GNA-30 DHeavy Duty Type Cable Ladder | 2303030039140 | 300 | 100 | 2 | Hot-Dip Galvanized Steel | |
| GNA-40 DHeavy Duty Type Cable Ladder | 2303040039140 | 400 | 100 | 2 | Hot-Dip Galvanized Steel | |
| GNA-50 DHeavy Duty Type Cable Ladder | 2303050039140 | 500 | 100 | 2 | Hot-Dip Galvanized Steel | |
| GNA-60 DHeavy Duty Type Cable Ladder | 2303060039140 | 600 | 100 | 2 | Hot-Dip Galvanized Steel | |
| GNB-20 DHeavy Duty Type Cable Ladder | 2305020039140 | 200 | 150 | 2 | Hot-Dip Galvanized Steel | |
| GNB-30 DHeavy Duty Type Cable Ladder | 2305030039140 | 300 | 150 | 2 | Hot-Dip Galvanized Steel | |
| GNB-40 DHeavy Duty Type Cable Ladder | 2305040039140 | 400 | 150 | 2 | Hot-Dip Galvanized Steel | |
| GNB-50 DHeavy Duty Type Cable Ladder | 2305050039140 | 500 | 150 | 2 | Hot-Dip Galvanized Steel | |
| GNB-60 DHeavy Duty Type Cable Ladder | 2305060039140 | 600 | 150 | 2 | Hot-Dip Galvanized Steel | |
| G1-D 70 DLadder Joint Element | 1301DO7039140 | — | 1 | — | Hot-Dip Galvanized Steel | |
| G1-D 100 DLadder Joint Element | 1301D10039140 | — | 1 | — | Hot-Dip Galvanized Steel | |
| G1-D 150 DLadder Joint Element | 1301D15039140 | — | 1 | — | Hot-Dip Galvanized Steel | |
| GNC-20 DHeavy Duty Type Cable Ladder | 2306020039140 | 200 | 200 | 2 | Hot-Dip Galvanized Steel | |
| GNC-30 DHeavy Duty Type Cable Ladder | 2306030039140 | 300 | 200 | 2 | Hot-Dip Galvanized Steel | |
| GNC-40 DHeavy Duty Type Cable Ladder | 2306040039140 | 400 | 200 | 2 | Hot-Dip Galvanized Steel | |
| GNC-50 DHeavy Duty Type Cable Ladder | 2306050039140 | 500 | 200 | 2 | Hot-Dip Galvanized Steel | |
| GNC-D GNC-60 DHeavy Duty Type Cable Ladder | 2306060039140 | 600 | 200 | 2 | Hot-Dip Galvanized Steel | |
| GNE-20 DHeavy Duty Type Cable Ladder | 2307020039140 | 200 | 200 | 2.5 | Hot-Dip Galvanized Steel | |
| GNE-30 DHeavy Duty Type Cable Ladder | 2307030039140 | 300 | 200 | 2.5 | Hot-Dip Galvanized Steel | |
| GNE-40 DHeavy Duty Type Cable Ladder | 2307040039140 | 400 | 200 | 2.5 | Hot-Dip Galvanized Steel | |
| GNE-50 DHeavy Duty Type Cable Ladder | 2307050039140 | 500 | 200 | 2.5 | Hot-Dip Galvanized Steel | |
| GNE-60 DHeavy Duty Type Cable Ladder | 2307060039140 | 600 | 200 | 2.5 | Hot-Dip Galvanized Steel | |
| G1-D 200 DLadder Joint Element | 1301D20039140 | — | 1 | — | Hot-Dip Galvanized Steel | |
| MTE-1 D MTE-1 DLadder Fixing Unit For Wall And Bracket | 2203000149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-GCM D MTE-GCM DLadder Fixing Unit For Wall And Bracket | 2203300149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-C-40 DLadder Fixing Unit For Wall And Bracket | 2203380149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-C-50 DLadder Fixing Unit For Wall And Bracket | 2203480149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-C-60 DLadder Fixing Unit For Wall And Bracket | 2203580149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-C D MTE-C-100 DLadder Fixing Unit For Wall And Bracket | 2203980149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-C-150 DLadder Fixing Unit For Wall And Bracket | 2203140149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-S-100 DLadder Fixing Unit For Wall And Bracket | 2203100149140 | — | — | — | Hot-Dip Galvanized Steel | |
| MTE-S-150 DLadder Fixing Unit For Wall And Bracket | 2203150149140 | — | — | — | Hot-Dip Galvanized Steel |
C-profile rung cable ladder and accessories
621 кодів замовленняHigh-capacity ladder for heavy cable loading
455 кодів замовленняConcave-convex ladder sections and covers
382 кодів замовленняGMIE type cable ladder
0 кодів замовленняПовороти, трійники, хрестовини, підйомні елементи та кришки з тієї ж драбинкової системи.
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
(H = 70–200 мм)
Отримайте технічну підтримку з підбору розмірів драбин, розрахунку навантаження, матеріалів, покриттів та індивідуальних конфігурацій проєкту.
