Застосування декоративного зовнішнього освітлення

ГоловнаLED-системиДекоративне освітленняDecorative Pole Lighting

PYL · RZR · SCO · TTR · TRC · VK

Декоративне освітлення

Decorative Pole Lighting

Каталожний асортимент компактних декоративних колон і архітектурних опор для вуличних пішохідних проєктів.

Запросити технічний пакет Завантажити PDF-каталог

Технічна інформація

Продуктивність

Опублікована потужність5–100 W

Світловий потік550–10,500 lm

Ефективність98+ до >110 лм/Вт залежно від моделі

Якість світла

CRI>80

Колірна температура3000–6500 K

Захист та електрика

ЗахистIP65

Живлення220–240 V · 50–60 Hz

Робоча температура−20 to +35 °C

Конструкція та монтаж

КорпусПорошково-пофарбована алюмінієва конструкція

МонтажНаземна декоративна колона / опора

Колір і покриттяПорошково-пофарбована алюмінієва конструкція

ВідповідністьIP65

Гарантія5 років гарантії

Моделі та технічний розклад

Повний унікальний технічний розклад з каталожних PDF-сторінок 103–108, згрупований за справжнім префіксом джерела.

30 моделей

Конфігурація	Модель / код каталогу	Потужність	Світловий потік	Напруга	Частота	Робоча темп.	Ефективність	CRI	CCT	Розміри	IP
PYL1	LDB-PYL1.05.03	5 W	550 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
PYL1	LDB-PYL1.09.03	9 W	990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
PYL1	LDB-PYL1.12.03	12 W	1,320 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
PYL2	LDB-PYL2.10.03	10 W	1,000 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>100 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
PYL2	LDB-PYL2.18.03	18 W	1,800 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>100 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
PYL2	LDB-PYL2.24.03	24 W	2,400 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>100 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
RZRL	LDB-RZRL.05.03	5 W	550 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	80 × 150 × 1000 mm	IP65
RZRL	LDB-RZRL.09.03	9 W	990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	80 × 150 × 1000 mm	IP65
RZRL	LDB-RZRL.12.03	12 W	1,320 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	80 × 150 × 1000 mm	IP65
RZRT	LDB-RZRT.10.03	10 W	1,100 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	80 × 150 × 1000 mm	IP65
RZRT	LDB-RZRT.18.03	18 W	1,980 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	80 × 150 × 1000 mm	IP65
RZRT	LDB-RZRT.24.03	24 W	2,640 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	80 × 150 × 1000 mm	IP65
SCO1	LDB-SCO1.05.03	5 W	550 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 120 × 1000 mm	IP65
SCO1	LDB-SCO1.09.03	9 W	990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 120 × 1000 mm	IP65
SCO1	LDB-SCO1.12.03	12 W	1,320 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 120 × 1000 mm	IP65
SCO2	LDB-SCO2.10.03	10 W	1,000 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>100 lm/W	>80	3000–6500 K	120 × 120 × 1000 mm	IP65
SCO2	LDB-SCO2.18.03	18 W	1,800 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>100 lm/W	>80	3000–6500 K	120 × 120 × 1000 mm	IP65
SCO2	LDB-SCO2.24.03	24 W	2,400 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>100 lm/W	>80	3000–6500 K	120 × 120 × 1000 mm	IP65
TTR	LDB-TTR.05.03	5 W	550 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
TTR	LDB-TTR.09.03	9 W	990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
TTR	LDB-TTR.12.03	12 W	1,320 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	120 × 1000 mm	IP65
TRC	LDB-TRC.05.03	5 W	550 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	150 × 150 × 150 × 1000 mm	IP65
TRC	LDB-TRC.09.03	9 W	990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	150 × 150 × 150 × 1000 mm	IP65
TRC	LDB-TRC.12.03	12 W	1,320 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	>110 lm/W	>80	3000–6500 K	150 × 150 × 150 × 1000 mm	IP65
VK-LPO	LDB-VK-LPO36	36 W	3,924 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	109+ lm/W	>80	3000–6500 K		IP65
VK-LPO	LDB-VK-LPO50	50 W	5,250 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	>80	3000–6500 K		IP65
VK-TPO	LDB-VK-TPO72	72 W	7,848 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	109+ lm/W	>80	3000–6500 K		IP65
VK-TPO	LDB-VK-TPO100	100 W	10,500 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	>80	3000–6500 K		IP65
VK-SQPO	LDB-VK-SQPO35	35 W	3,430 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	98+ lm/W	>80	3000–6500 K		IP65
VK-SQPO	LDB-VK-SQPO50	50 W	5,250 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	>80	3000–6500 K		IP65

Каталожні сімейства

Кожен префікс визначає справжню каталожну геометрію; загальний шаблон коду не виводиться штучно.

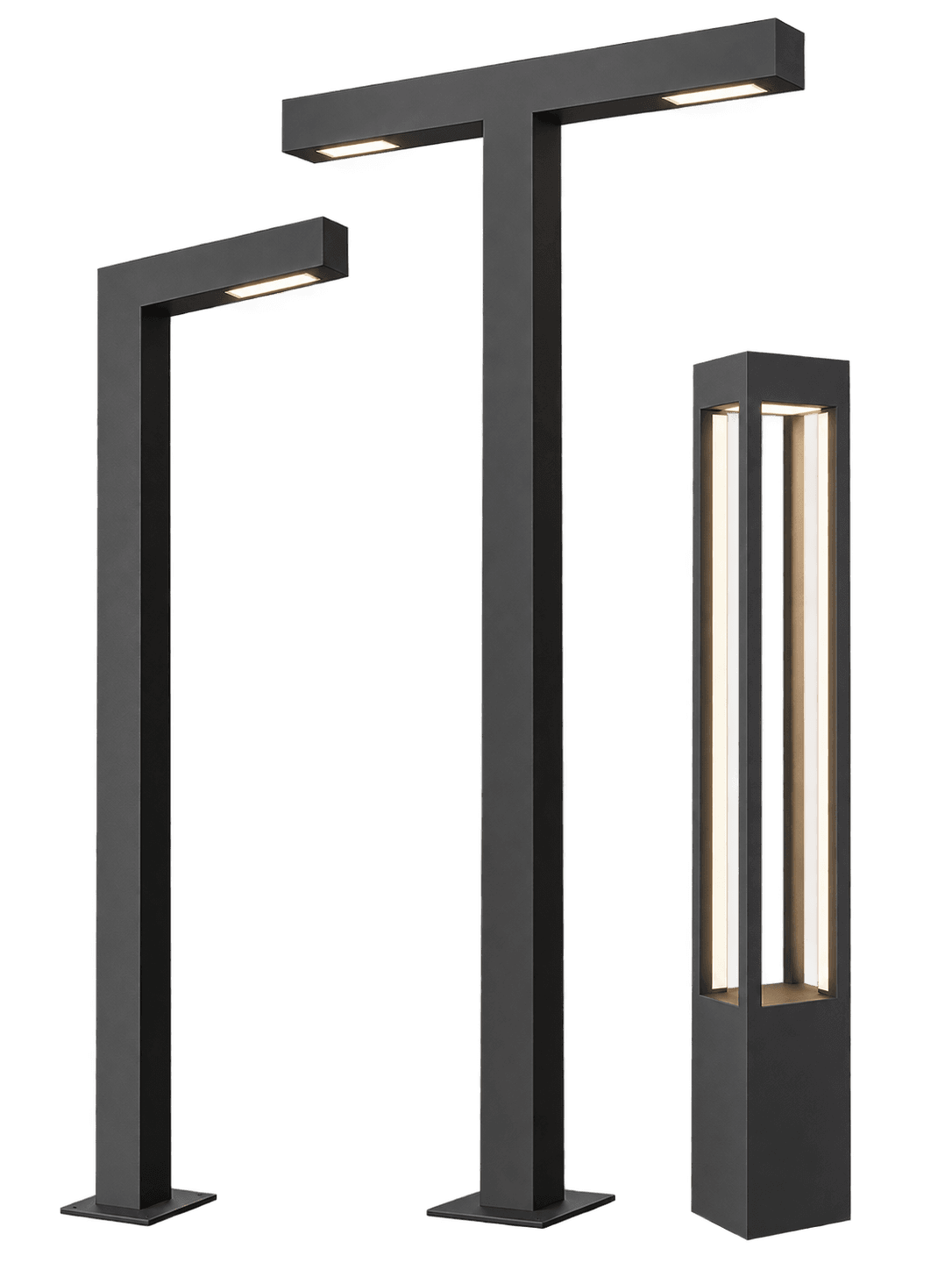

Компактні колони: PYL · RZRL · RZRT · SCO · TTR · TRCОднометрові декоративні форми колон із потужністю та виходом, специфічними для моделі.
VK-LPO: 36 W · 50 WАрхітектурна серія опор з одним плечем.
VK-TPO / VK-SQPO: 35–100 WКаталожні конфігурації опор із двома плечима та квадратною колоною.

Фотометричні та технічні дані

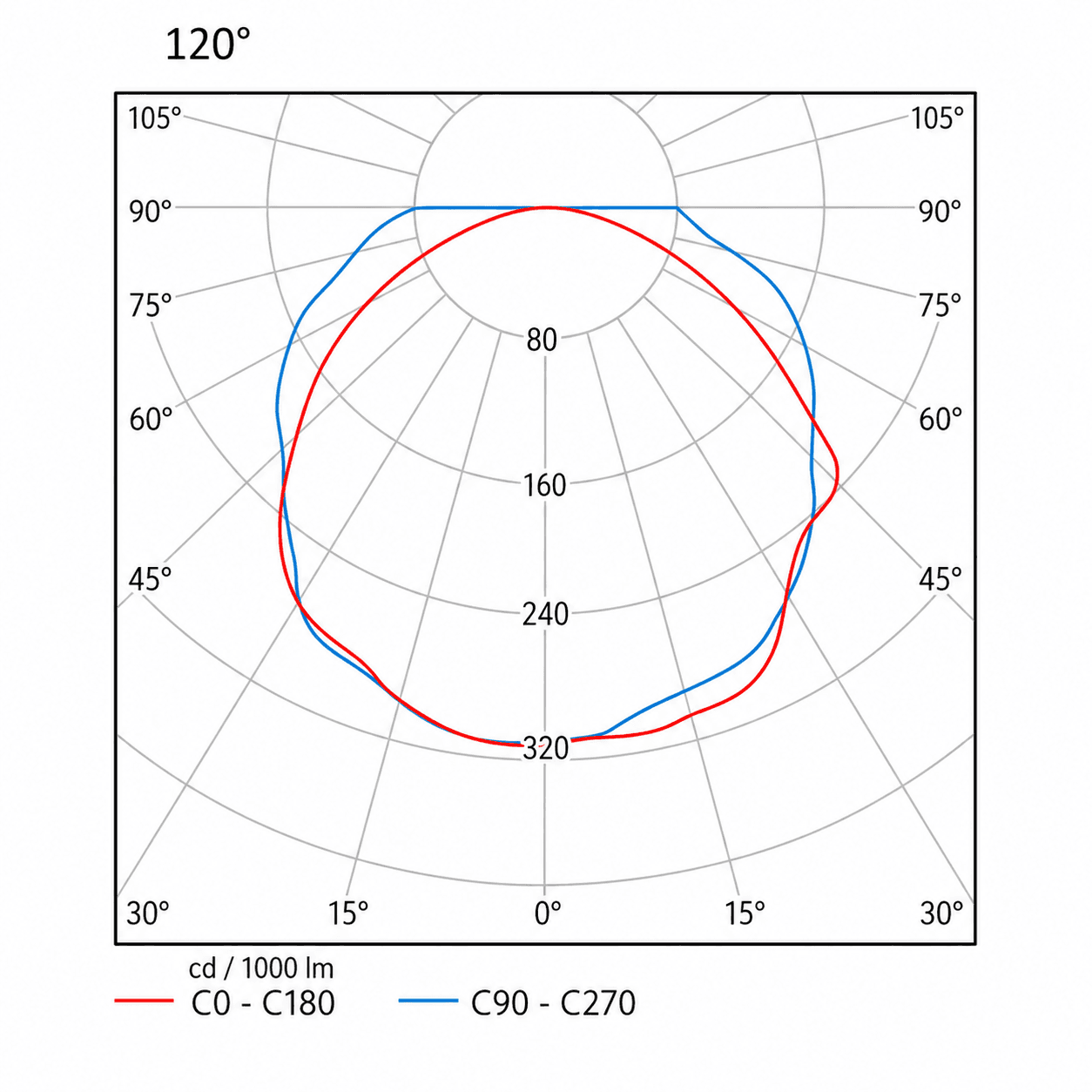

Фотометричні дані

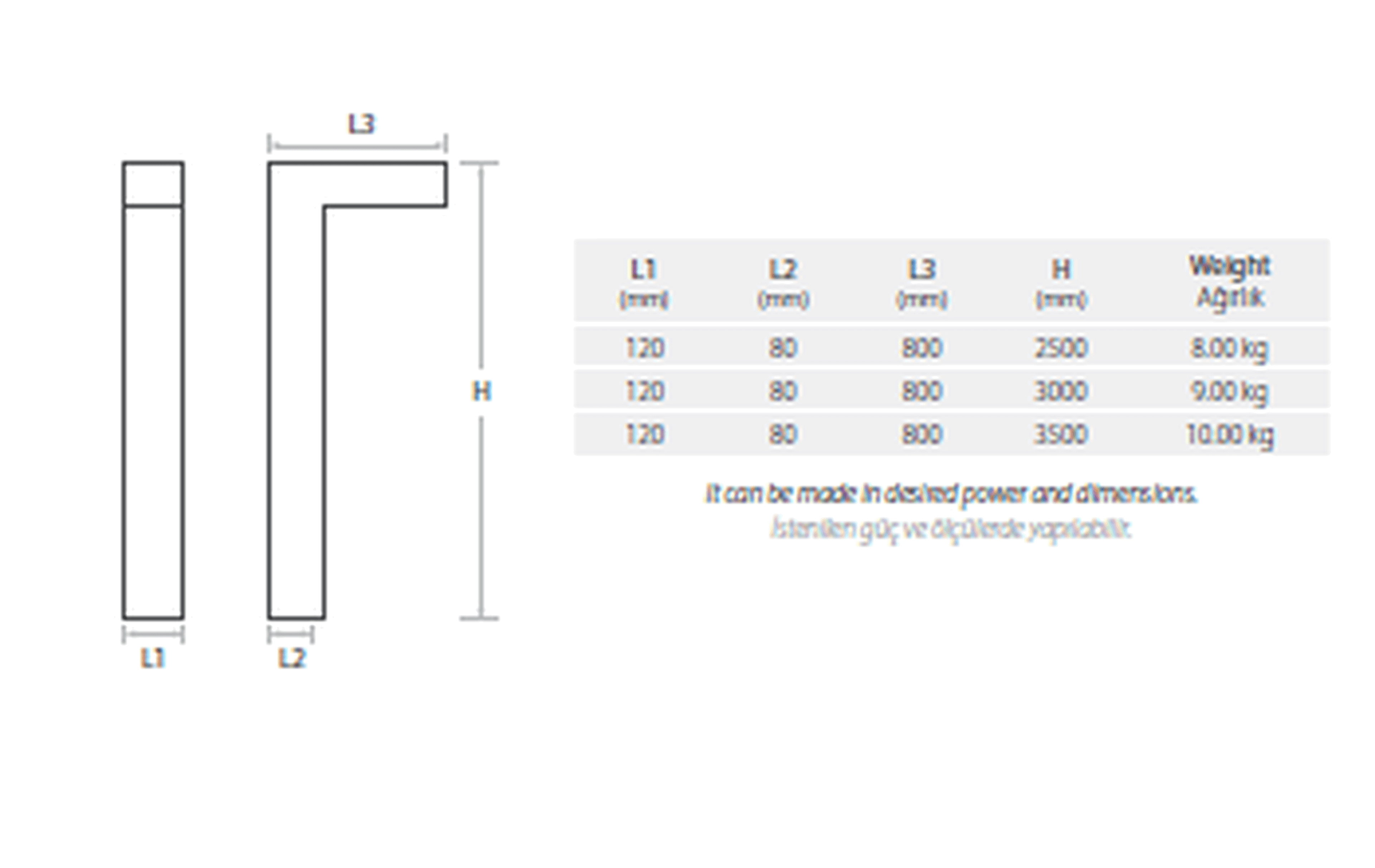

Технічне креслення

Підготовлені каталожні фотометричні та габаритні довідкові матеріали для опори VK-LPO; інші каталожні сімейства використовують цей самий маршрут.

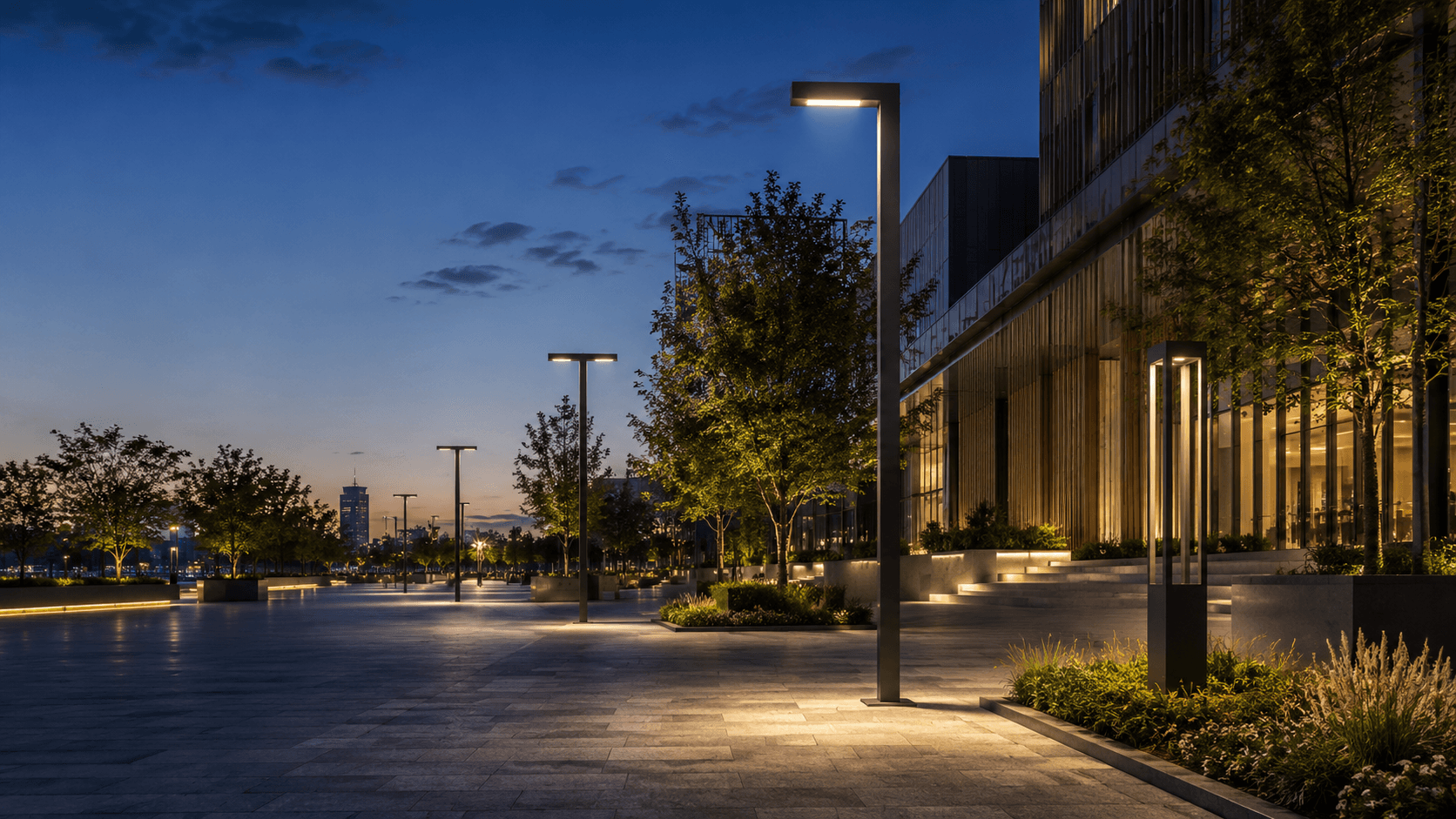

Типові сфери застосування

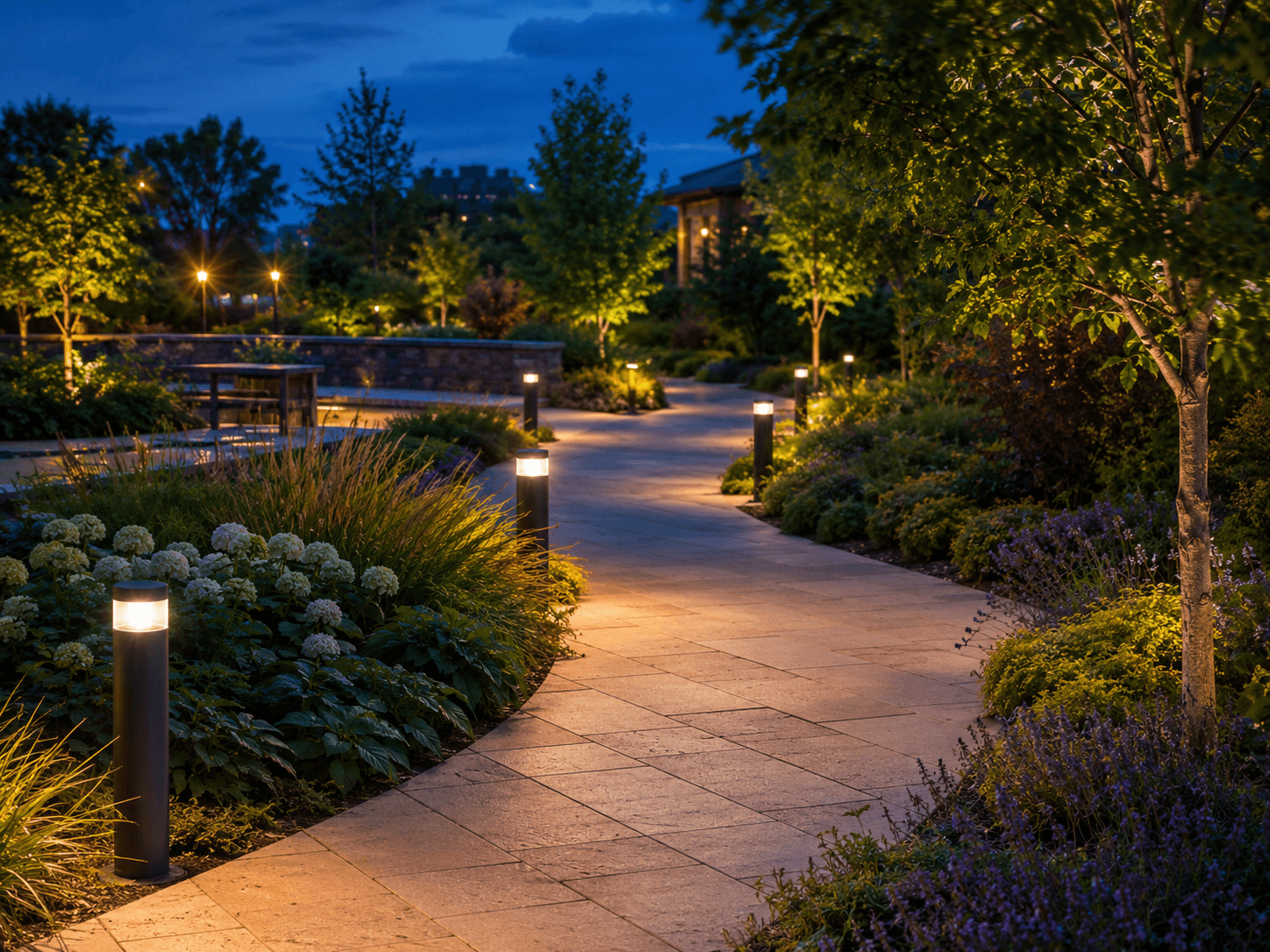

Каталожні декоративні стовпчики в парку чи саду

Парки та сади

Декоративне зовнішнє освітлення парків, садів і озеленених територій.

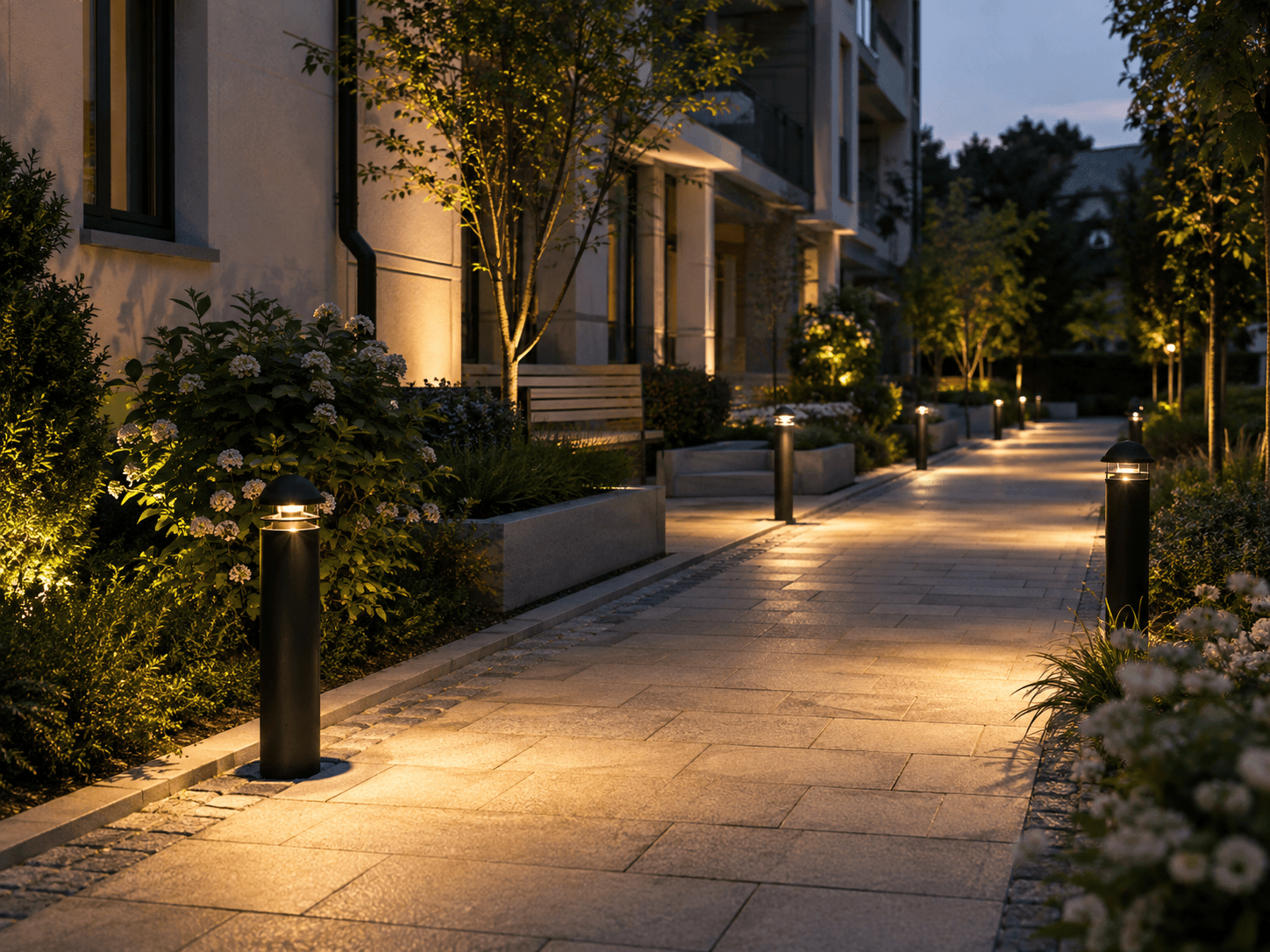

Каталожні декоративні стовпчики вздовж пішохідної зони

Пішохідні зони

Освітлення пішохідних маршрутів і громадських зон циркуляції.

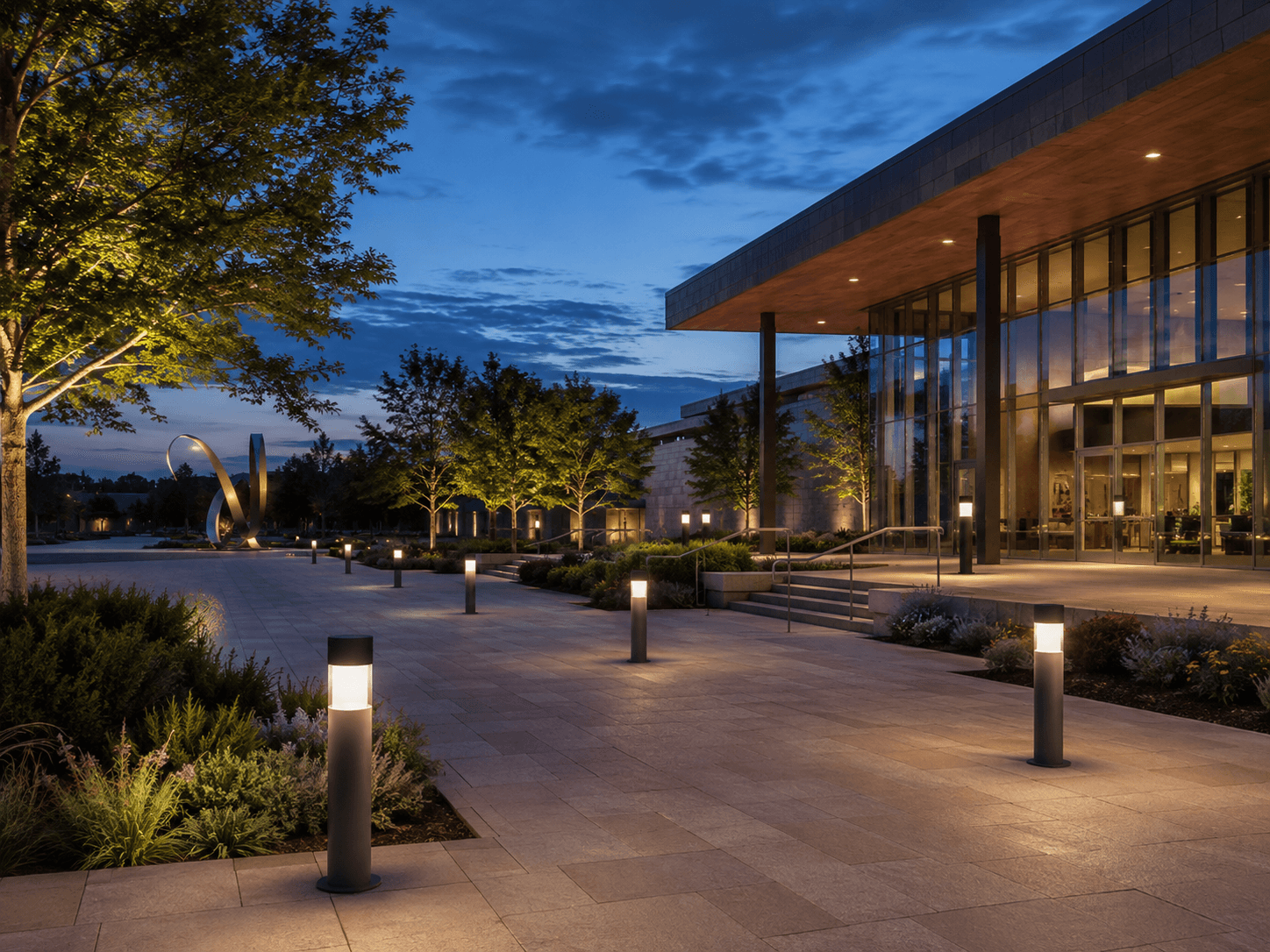

Каталожні декоративні стовпчики вздовж тротуару чи доріжки

Тротуари та доріжки

Низькорівневе або стовпчикове освітлення доріжок і тротуарів.

Каталожні декоративні стовпчики біля громадського входу

Входи та громадські простори

Декоративне освітлення підходів і громадських зон.

Парки та сади

Декоративне зовнішнє освітлення парків, садів і озеленених територій.

Інші сімейства декоративного освітлення

RN Decorative SeriesКруглі декоративні світильники для інтер'єруПереглянути серію VL Decorative SeriesКомпактний настінний декоративний світильникПереглянути серію Round Ring SeriesКонфігурації Single, Multiple та OrbitПереглянути серію Square Ring SeriesОдинарна та подвійна квадратна конфігураціїПереглянути серію Up & Down / Architectural Ring SeriesНакладні, підвісні та Up/Down архітектурні кільцяПереглянути серію Decorative Bollard LightingВуличні стовпчики BON, DEU та BRCПереглянути серію

Decorative Pole LightingКаталожні серії декоративних опорПоточна серія

Park & Landscape Pole SystemsАрхітектурні паркові та ландшафтні опориПереглянути серію

Потрібне рішення декоративного освітлення опорами?

Обговоріть потрібне каталожне сімейство, вихід і проєктну конфігурацію з нашою технічною командою.

Звернутися до нашої технічної команди
