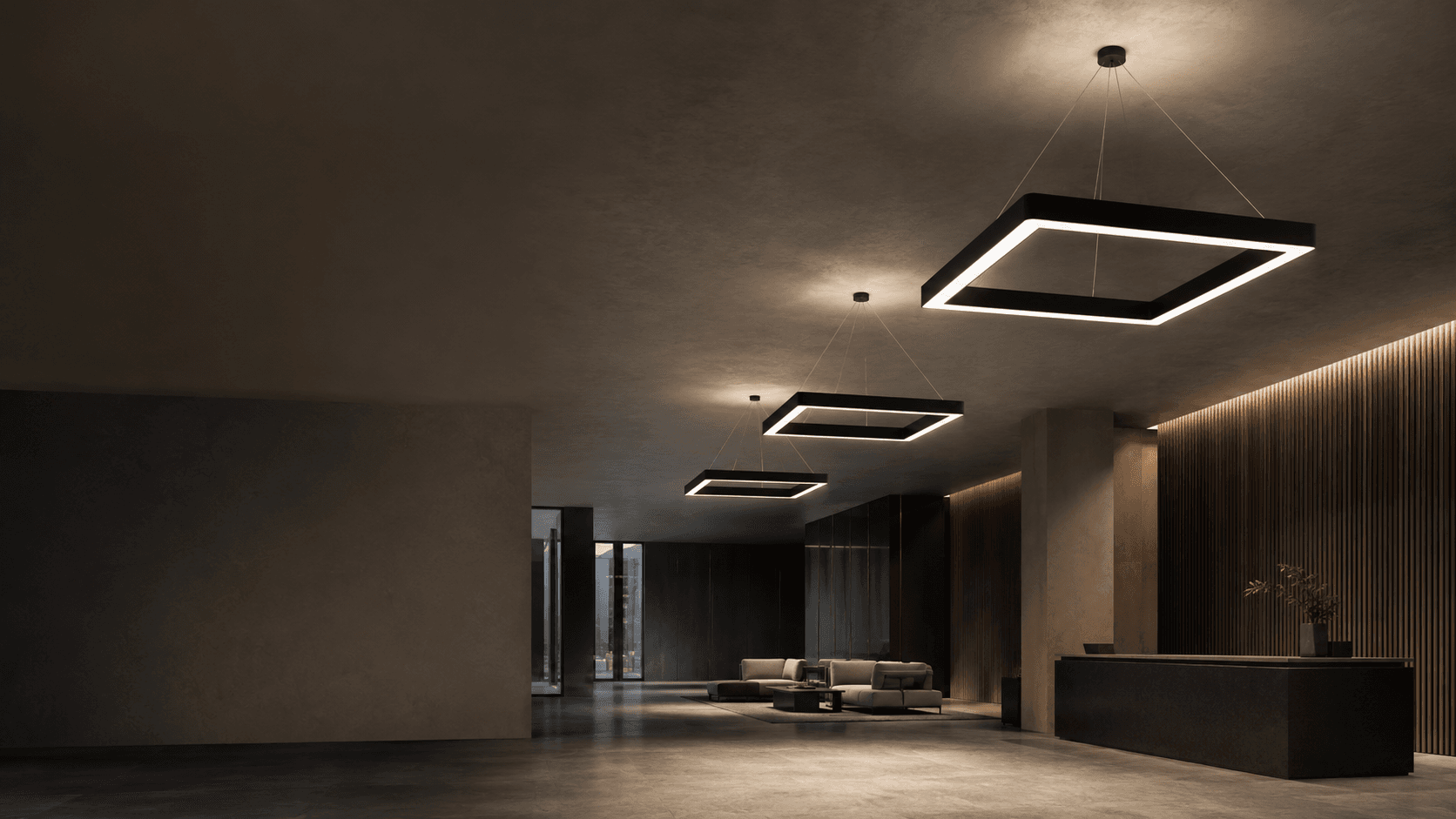

Архітектурний інтер'єр, освітлений декоративними кільцями

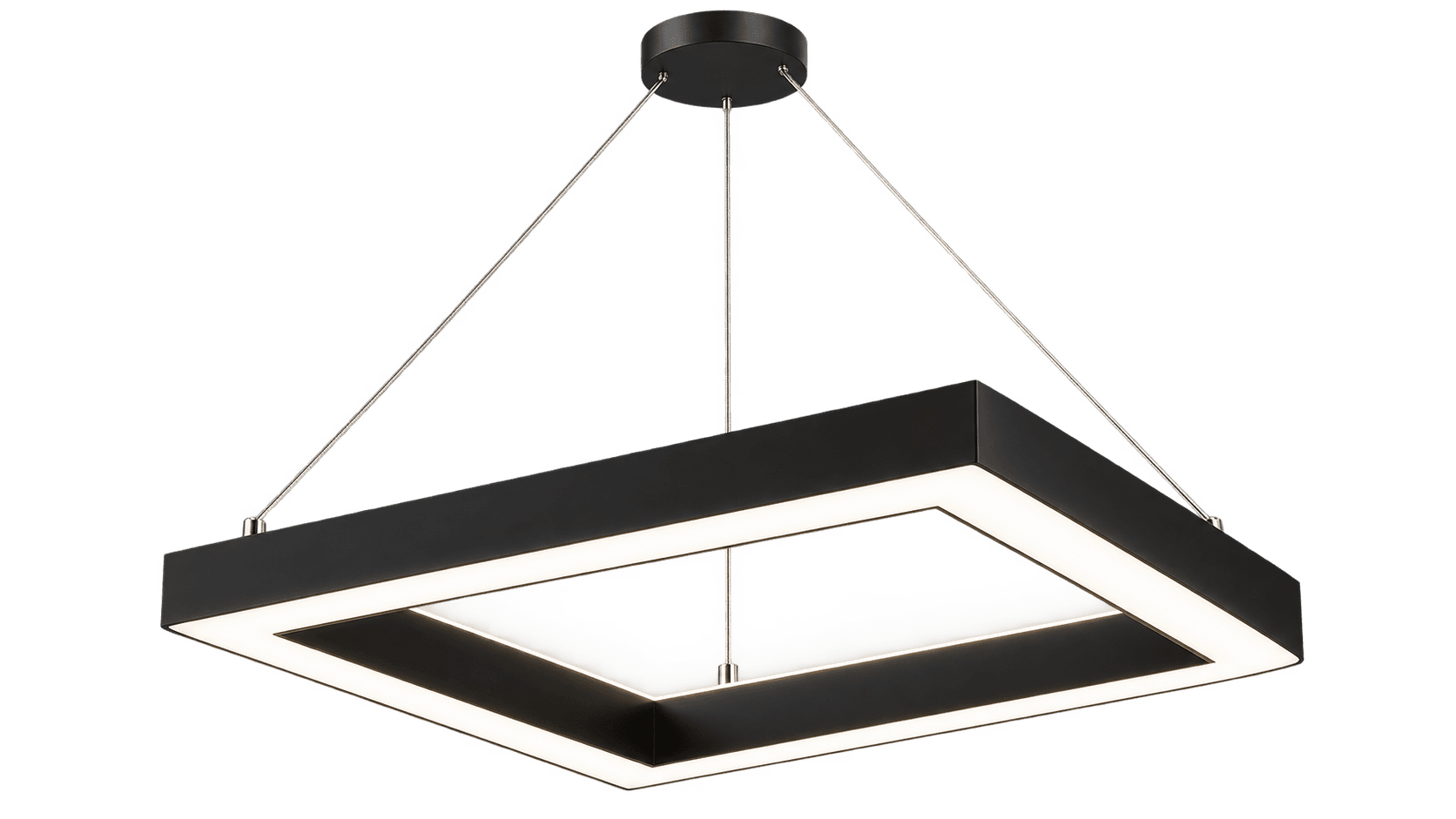

Каталожний архітектурний світильник SQUARE RING 55 Up & Down

ГоловнаLED-системиДекоративне освітленняUp & Down / Architectural Ring Series

Surface · Suspended · Up & Down

Декоративне освітлення

Up & Down / Architectural Ring Series

Пізніші архітектурні конфігурації Ring, що охоплюють квадратну, круглу, тригонну, видовжену та шестикутну геометрії з точними каталожними кодами.

Запросити технічний пакет Завантажити PDF-каталог

Технічна інформація

Продуктивність

Опублікована потужність16–105 Вт плюс окремі значення up/down

Ефективність105+ до 125+ лм/Вт залежно від конфігурації

Якість світла

CRI80+

Колірна температура2700–6500 K

РозсіювачОпаловий PS · опції PMMA / призматичний

Захист та електрика

ЗахистIP20 / IP40 залежно від конфігурації

Живлення220–240 V · 50–60 Hz

Робоча температура−20 to +35 °C

Конструкція та монтаж

КорпусКорпус із порошково-пофарбованого пресованого алюмінію

Задня кришкаВиготовлена сталь, де застосовується

Стандартний підвіс1500 мм, де застосовується

Колір і покриттяКорпус із порошково-пофарбованого пресованого алюмінію

ВідповідністьIP20 / IP40 залежно від конфігурації

Гарантія5 років гарантії

Моделі та технічний розклад

Повний точний розклад кодів, зведений з каталожних PDF-сторінок 95–100.

51 моделей

Конфігурація	Модель / код каталогу	Потужність	Світловий потік	Напруга	Частота	Робоча темп.	Ефективність	CRI	CCT	Розміри	IP
SQUARE RING 55 SU	26011101-070035	38 W	3,990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	300 × 300 mm	IP20 / IP40
SQUARE RING 55 SU	26011102-071035	50 W	5,250 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	600 × 600 mm	IP20 / IP40
SQUARE RING 55 SU	26011103-072035	65 W	6,825 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	300 × 1200 mm	IP20 / IP40
SQUARE RING 55 SU	26011104-073035	80 W	8,400 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	600 × 1200 mm	IP20 / IP40
SQUARE RING 55 SU	26011105-074035	105 W	11,025 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	1200 × 1200 mm	IP20 / IP40
SQUARE RING 55 T	26011201-070035	38 W	3,990 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	300 × 300 mm	IP20 / IP40
SQUARE RING 55 T	26011202-071035	50 W	5,250 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	600 × 600 mm	IP20 / IP40
SQUARE RING 55 T	26011203-072035	65 W	6,825 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	300 × 1200 mm	IP20 / IP40
SQUARE RING 55 T	26011204-073035	80 W	8,400 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	600 × 1200 mm	IP20 / IP40
SQUARE RING 55 T	26011205-074035	105 W	11,025 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	1200 × 1200 mm	IP20 / IP40
UP&DOWN T	26111201-070035	12 W up / 38 W down	1,300 lm up / 3,990 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	300 × 300 mm	IP20 / IP40
UP&DOWN T	26111202-071035	17 W up / 50 W down	1,750 lm up / 5,250 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	600 × 600 mm	IP20 / IP40
UP&DOWN T	26111203-072035	21 W up / 65 W down	2,200 lm up / 6,825 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	300 × 1200 mm	IP20 / IP40
UP&DOWN T	26111204-073035	25 W up / 80 W down	2,600 lm up / 8,400 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	600 × 1200 mm	IP20 / IP40
UP&DOWN T	26111205-074035	31 W up / 105 W down	3,250 lm up / 11,025 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	105+ lm/W	80+	2700–6500 K	1200 × 1200 mm	IP20 / IP40
ROUND RING 80 SU	25011101-070035	25 W	2,850 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ / 115+ lm/W	80+	2700–6500 K	Ø400 mm	IP20 / IP40
ROUND RING 80 SU	25011102-071035	42 W	4,830 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ / 115+ lm/W	80+	2700–6500 K	Ø600 mm	IP20 / IP40
ROUND RING 80 SU	25011103-072035	65 W	7,475 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ / 115+ lm/W	80+	2700–6500 K	Ø900 mm	IP20 / IP40
ROUND RING 80 T	25011201-070035	25 W	2,850 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ / 115+ lm/W	80+	2700–6500 K	Ø400 mm	IP20 / IP40
ROUND RING 80 T	25011202-071035	42 W	4,830 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ / 115+ lm/W	80+	2700–6500 K	Ø600 mm	IP20 / IP40
ROUND RING 80 T	25011203-072035	65 W	7,475 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ / 115+ lm/W	80+	2700–6500 K	Ø900 mm	IP20 / IP40
UP&DOWN T	LDB 25211201-070035	9 W up / 25 W down	970 lm up / 2,850 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	114+ lm/W	80+	2700–6500 K	Ø400 mm	IP20 / IP40
UP&DOWN T	LDB 25211202-071035	12 W up / 42 W down	1,300 lm up / 4,830 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	Ø600 mm	IP20 / IP40
UP&DOWN T	LDB 25211203-072035	16 W up / 65 W down	1,650 lm up / 7,475 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	Ø900 mm	IP20 / IP40
TRIGON RING 80 SU	25611101-070035	63 W	7,245 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	3 × 900 mm	IP20 / IP40
TRIGON RING 80 SU	25611102-071035	82 W	9,430 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	3 × 1200 mm	IP20 / IP40
TRIGON RING 80 T	25611201-070035	63 W	7,245 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	3 × 900 mm	IP20 / IP40
TRIGON RING 80 T	25611202-071035	82 W	9,430 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	3 × 1200 mm	IP20 / IP40
UP&DOWN T	LDB 25811201-070035	16 W up / 63 W down	1,650 lm up / 7,245 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	3 × 900 mm	IP20 / IP40
UP&DOWN T	LDB 25811202-071035	12 W up / 82 W down	2,300 lm up / 9,430 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	3 × 1200 mm	IP20 / IP40
SQUARE RING 80 SU	26211101-070035	32 W	3,680 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	400 × 400 mm	IP20 / IP40
SQUARE RING 80 SU	26211102-071035	45 W	5,175 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	600 × 600 mm	IP20 / IP40
SQUARE RING 80 SU	26211103-072035	72 W	8,280 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	900 × 900 mm	IP20 / IP40
SQUARE RING 80 T	26211201-070035	32 W	3,680 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	400 × 400 mm	IP20 / IP40
SQUARE RING 80 T	26211202-071035	45 W	5,175 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	600 × 600 mm	IP20 / IP40
SQUARE RING 80 T	26211203-072035	72 W	8,280 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	900 × 900 mm	IP20 / IP40
UP&DOWN T	LDB 26411201-070035	9 W up / 32 W down	783 lm up / 3,680 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	400 × 400 mm	IP20 / IP40
UP&DOWN T	LDB 26411202-071035	16 W up / 45 W down	1,424 lm up / 5,175 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	600 × 600 mm	IP20 / IP40
UP&DOWN T	LDB 26411203-072035	25 W up / 72 W down	2,225 lm up / 8,280 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	900 × 900 mm	IP20 / IP40
OBLONG RING 80 SU	LDB 25311101-070035	90 W	10,350 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	600 × 1200 mm	IP20 / IP40
OBLONG RING 80 T	LDB 25311201-070035	90 W	10,350 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	600 × 1200 mm	IP20 / IP40
UP&DOWN T	LDB 25511201-070035	10 W up / 90 W down	1,250 lm up / 10,350 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	115+ lm/W	80+	2700–6500 K	600 × 1200 mm	IP20 / IP40
HEXAGON RING 80 SU	26511101-070035	16 W	2,000 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 400 mm	IP20 / IP40
HEXAGON RING 80 SU	26511102-071035	34 W	4,250 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 600 mm	IP20 / IP40
HEXAGON RING 80 SU	26511103-072035	60 W	7,500 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 900 mm	IP20 / IP40
HEXAGON RING 80 T	26511201-070035	16 W	2,000 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 400 mm	IP20 / IP40
HEXAGON RING 80 T	26511202-071035	34 W	4,250 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 600 mm	IP20 / IP40
HEXAGON RING 80 T	26511203-072035	60 W	7,500 lm	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 900 mm	IP20 / IP40
UP&DOWN T	LDB 26711201-070035	10 W up / 16 W down	1,250 lm up / 2,000 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 400 mm	IP20 / IP40
UP&DOWN T	LDB 26711202-071035	16 W up / 34 W down	2,000 lm up / 4,250 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 600 mm	IP20 / IP40
UP&DOWN T	LDB 26711203-072035	23 W up / 60 W down	2,875 lm up / 7,500 lm down	220–240 Vac	50–60 Hz	−20 to +35 °C	125+ lm/W	80+	2700–6500 K	6 × 900 mm	IP20 / IP40

Назви продуктів і пунктуація кодів збережені з джерела; SU, T та UP&DOWN T не розшифровуються поза каталожним формулюванням.

Розподіл світла та підвіс

Каталог розрізняє накладні, підвісні та up/down конфігурації в кількох архітектурних геометріях.

SU: Накладна конфігураціяДжерело підтверджує накладну форму поряд із відповідною геометрією.
T: Підвісна конфігураціяПідвісна форма зі стандартним тросом 1500 мм, де це вказано в джерелі.
UP&DOWN T: Окремий розподіл up/downКаталожні рядки зберігають окремі значення потужності та світлового потоку вгору й вниз.

Керування та системні опції

Наведені опції є каталожними проєктними конфігураціями і не є стандартними для кожної моделі.

DALIКаталожна опція1–10 VКаталожна опціяАварійний режимПроєктна опціяДатчикПроєктна опція

Фотометричні та технічні дані

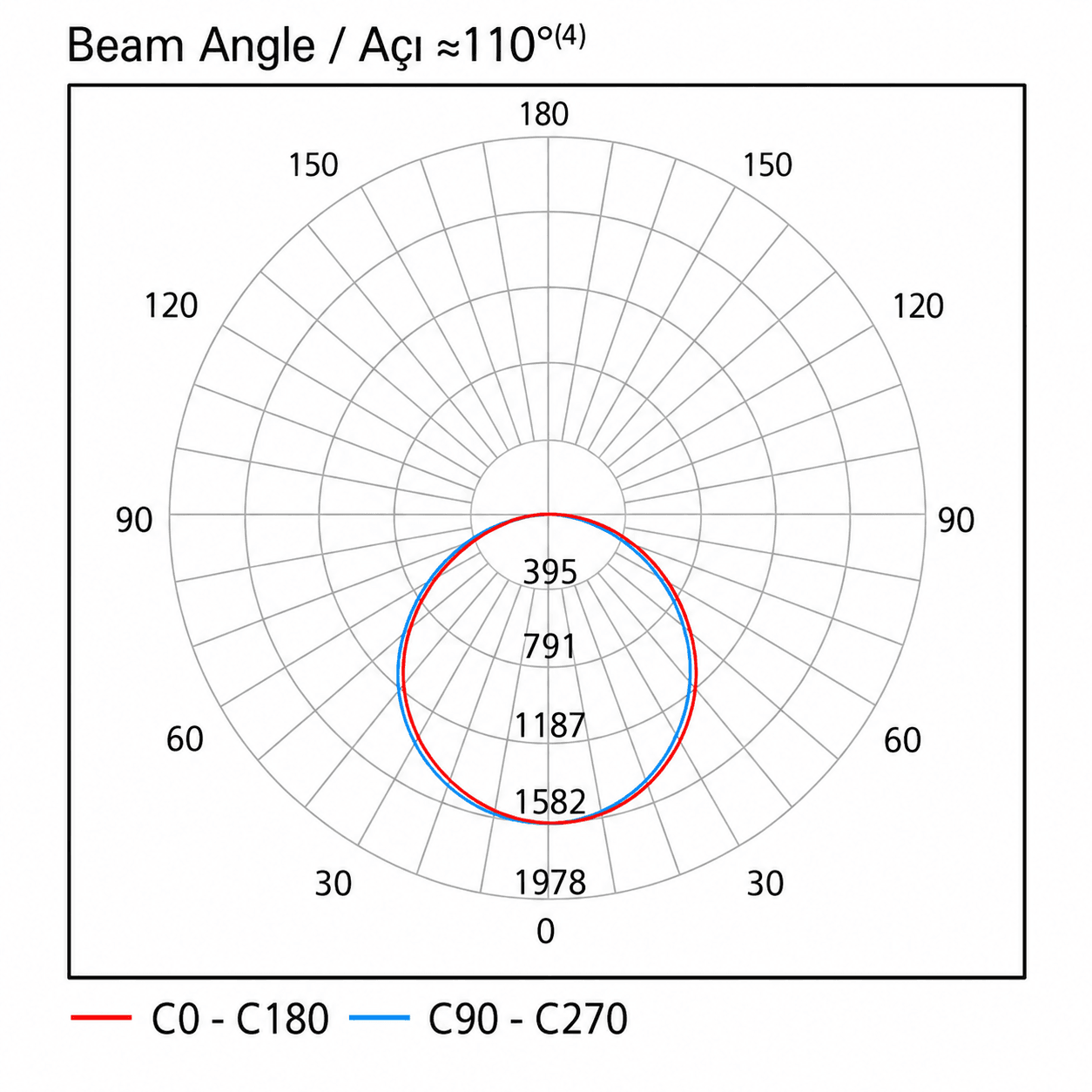

Фотометричні дані

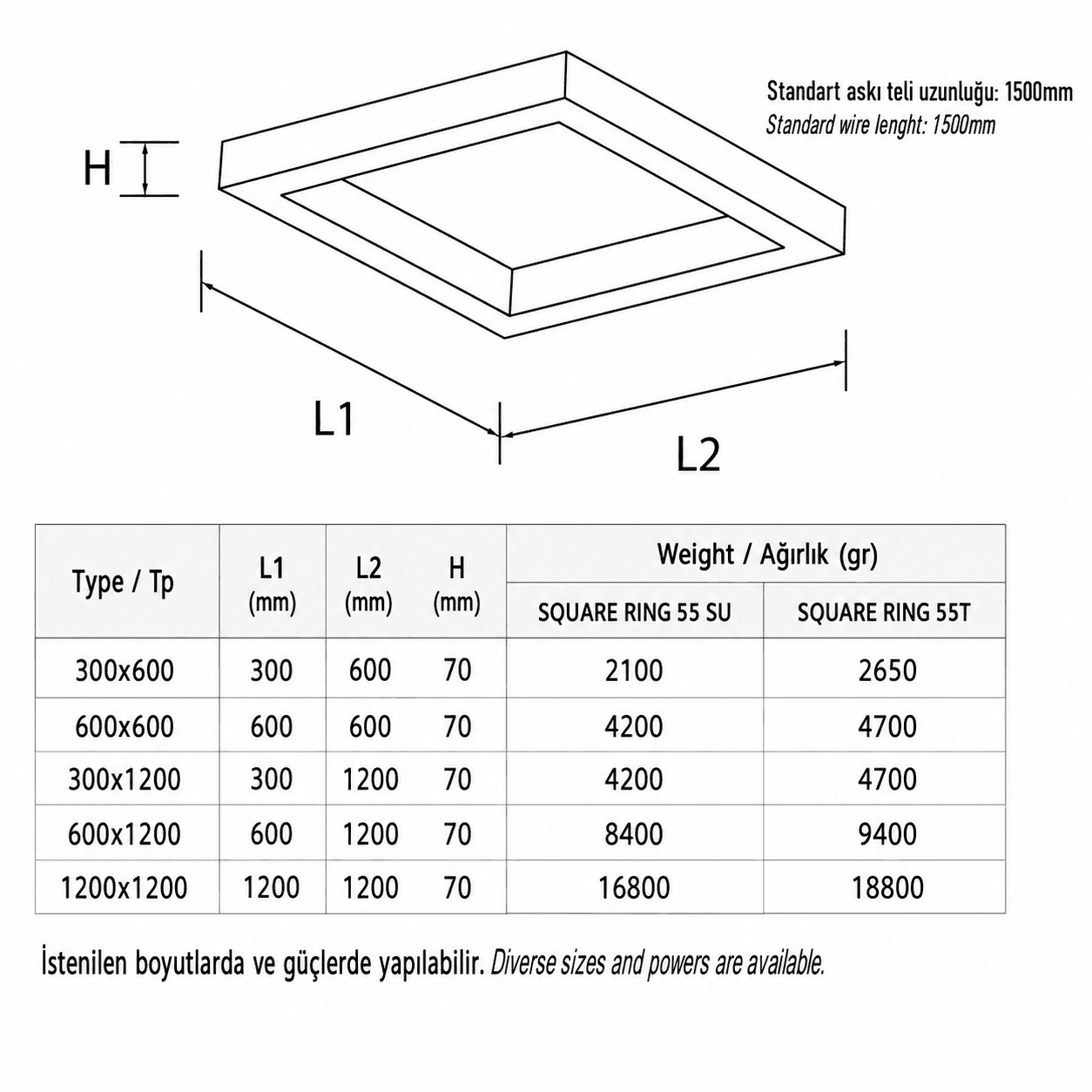

Технічне креслення

Підготовлені каталожні фотометричні та габаритні довідкові матеріали.

Типові сфери застосування

Офіс відкритого планування, освітлений декоративними підвісними світильниками з кільцями

Офіси

Декоративне загальне освітлення офісів і спільних робочих просторів.

Торговий шоурум, освітлений декоративними світильниками

Роздрібна торгівля та магазини

Акцентне та загальне освітлення магазинів і зон обслуговування клієнтів.

Навчальні заклади

Декоративне освітлення навчальних і спільних приміщень.

Архітектурний інтер'єр, освітлений декоративними кільцевими світильниками

Архітектурні інтер'єри

Каталожні декоративні форми для дизайнерських інтер'єрних просторів.

Офіси

Декоративне загальне освітлення офісів і спільних робочих просторів.

Інші сімейства декоративного освітлення

RN Decorative SeriesКруглі декоративні світильники для інтер'єруПереглянути серію VL Decorative SeriesКомпактний настінний декоративний світильникПереглянути серію Round Ring SeriesКонфігурації Single, Multiple та OrbitПереглянути серію Square Ring SeriesОдинарна та подвійна квадратна конфігураціїПереглянути серію

Up & Down / Architectural Ring SeriesНакладні, підвісні та Up/Down архітектурні кільцяПоточна серія

Decorative Bollard LightingВуличні стовпчики BON, DEU та BRCПереглянути серію Decorative Pole LightingКаталожні серії декоративних опорПереглянути серію Park & Landscape Pole SystemsАрхітектурні паркові та ландшафтні опориПереглянути серію

Плануєте архітектурну схему кільцевого освітлення?

Обговоріть геометрію, форму монтажу, розподіл up/down та проєктні опції з нашою технічною командою.
