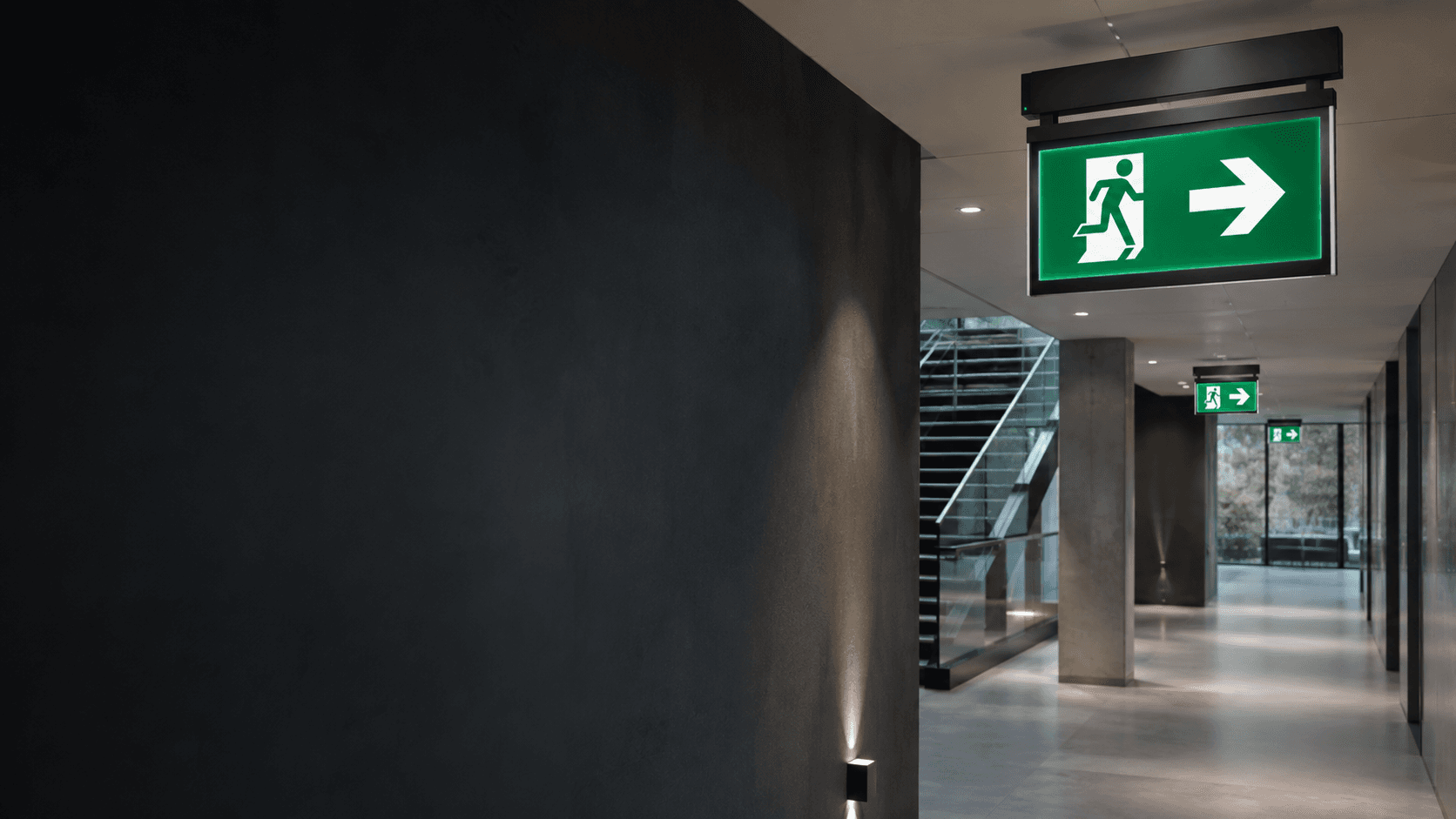

Professional building corridor with illuminated emergency exit guidance and emergency lighting

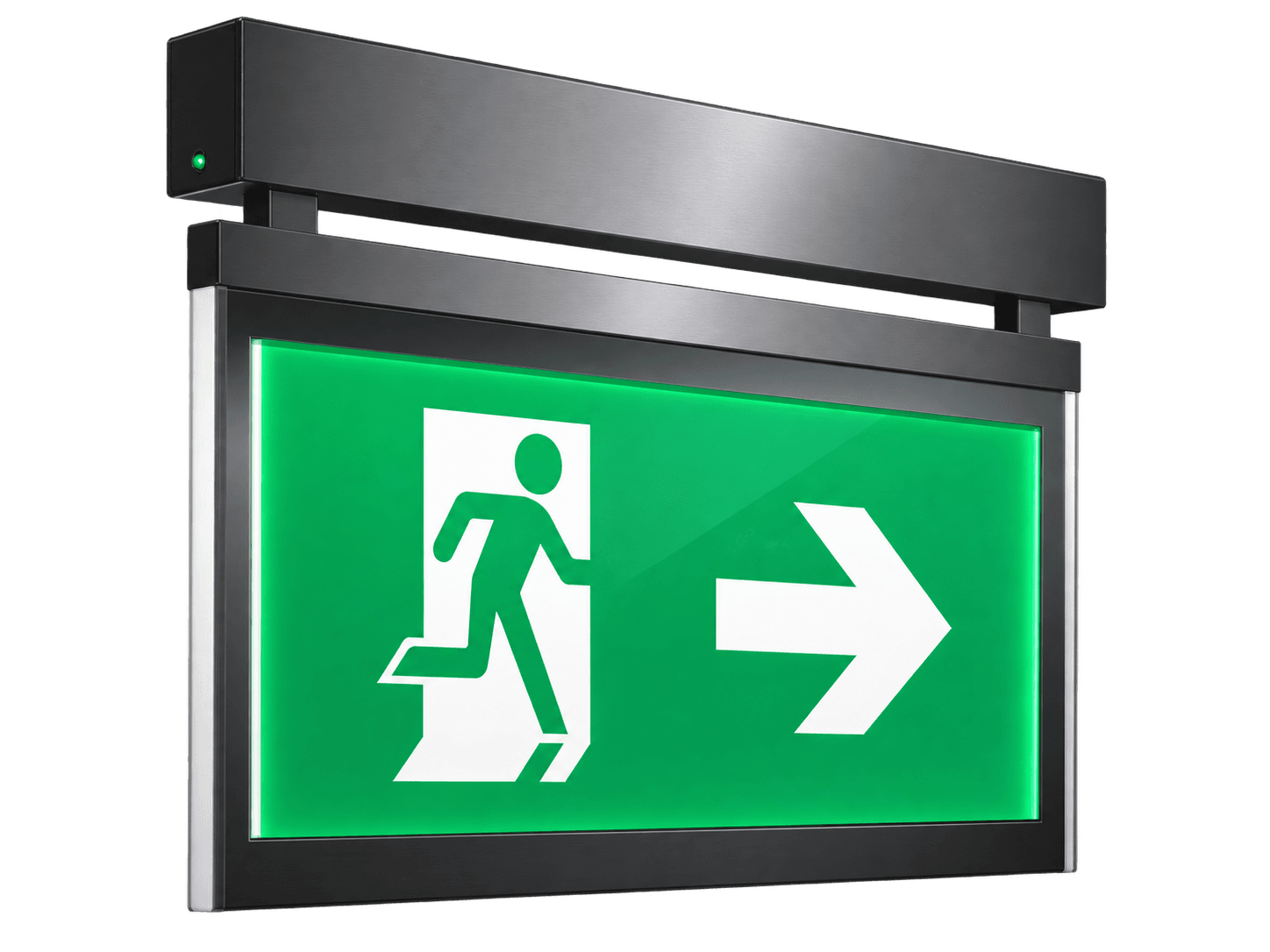

HPL LED exit and guidance sign, illuminated green pictogram, suspended ceiling bracket mounting

Назад до аварійного та евакуаційного освітлення

ГоловнаLED-системиАварійне та евакуаційне освітленняHPL Exit & Guidance Series

HPL Series

Аварійне та евакуаційне освітлення

HPL Exit & Guidance Series

Сімейство настінних і стельових LED-знаків виходу та напрямного орієнтування з підтримуваними та непідтримуваними режимами й варіантами монтажу DA/TD.

Запросити технічний пакет Завантажити PDF-каталог

Технічна інформація

Аварійна робота

Джерело світлаLED

Потужність<3 W

Час заряду24 h

Тривалість1 h / 3 h

Світло та орієнтування

Колірна температура6500 K

РежимПідтримуваний / непідтримуваний

Захист та електрика

Живлення220/230 Vac · 50/60 Hz

Робоча температура0 to +40 °C

БатареяLiFePO4 / Ni-Cd

Конструкція та монтаж

КорпусПорошково-фарбований лист DKP, білий

ІндикаціяЗелений індикатор заряду

Colour & FinishWhite powder-coated DKP sheet metal

Гарантія5 років гарантії

Моделі та технічний розклад

Перевірені каталожні коди моделей HPL Exit & Guidance Series.

Фільтр моделей

6 моделей

Mounting	Model / Catalogue Code	Power	Voltage	Operating Temp.	CCT
Rear Wall (DA)	LDB HPL N2 DA 3H P....	<3 W	220/230 Vac	0 to +40 °C	6500 K
Rear Wall (DA)	LDB HPL M2 DA 3H P....	<3 W	220/230 Vac	0 to +40 °C	6500 K
Ceiling (TD)	LDB HPL N2 TD 3H P....	<3 W	220/230 Vac	0 to +40 °C	6500 K
Ceiling (TD)	LDB HPL M2 TD 3H P....	<3 W	220/230 Vac	0 to +40 °C	6500 K
Rear Wall (DA)	LDB HPL/ST M2 DA 3H P....	<3 W	220/230 Vac	0 to +40 °C	6500 K
Rear Wall (DA)	LDB HPL/DL M2 DA 3H P....	<3 W	220/230 Vac	0 to +40 °C	6500 K

Коди, що закінчуються на N2 або M2, позначають непідтримуваний та підтримуваний режими; DA і TD позначають настінний (задній) та стельовий монтаж.

Варіанти монтажу

Настінний монтаж (DA / DY)

Заднє (DA) або бічне (DY) настінне кріплення.

Стельовий монтаж (TD)

Пряме кріплення до стелі.

Підвіс на тязі / ланцюзі

Підвісний монтаж на стельовій тязі або ланцюзі.

Керування та моніторинг

Каталожні варіанти моніторингу та тестування — не кожна опція є стандартною для кожної моделі.

DALICentral MonitoringTest Switch

Піктограми та розміри

Піктограми

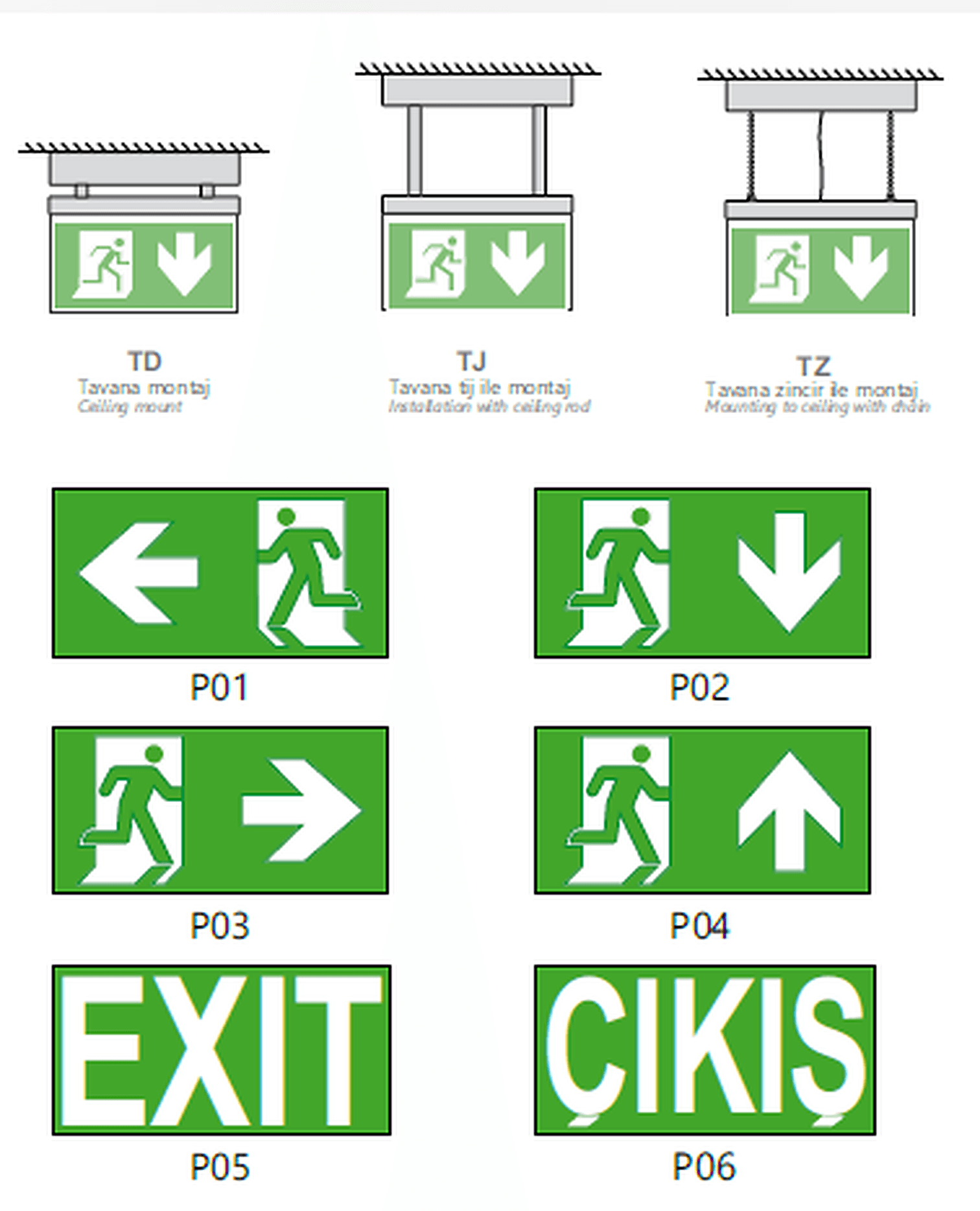

Аркуш піктограм і кодів монтажу з каталогу

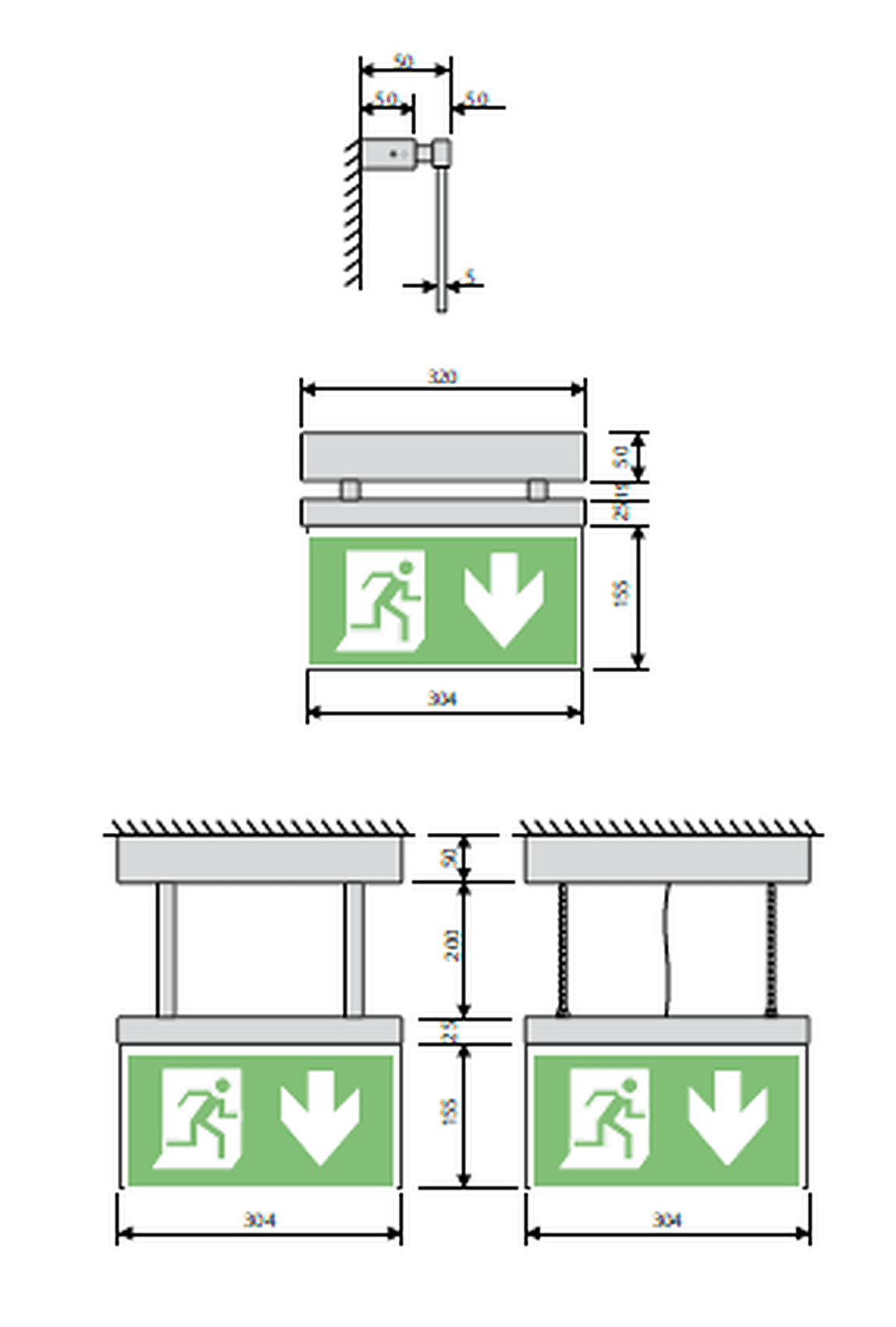

Розміри

Зображення відтворені точно з підготовлених каталожних матеріалів; необроблені скріншоти сторінок каталогу не використовуються.

Типові сфери застосування

Освітлений знак виходу вздовж коридору та сходової клітки

Шляхи евакуації та коридори

Орієнтування на визначених шляхах евакуації та в коридорах.

Знак виходу в коридорі громадської будівлі

Громадські будівлі

Орієнтування в громадських і комерційних будівлях.

Знак виходу в коридорі комерційної будівлі

Комерційні будівлі

Орієнтування в офісних і комерційних приміщеннях.

Знак виходу в транспортній чи транзитній зоні

Транспортні та транзитні зони

Орієнтування у транспортних і транзитних зонах.

Шляхи евакуації та коридори

Орієнтування на визначених шляхах евакуації та в коридорах.
