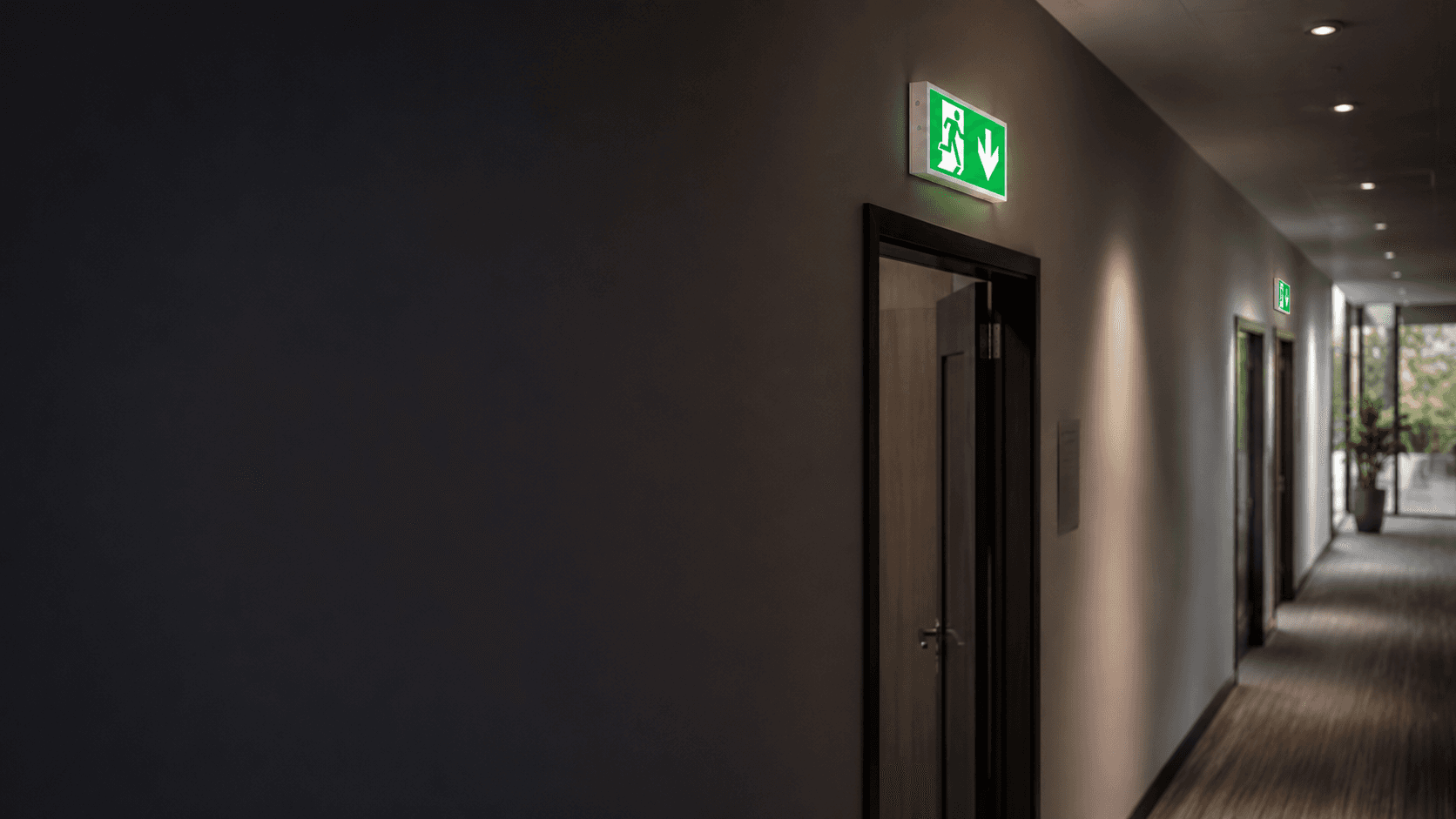

Professional building corridor with illuminated emergency exit guidance and emergency lighting

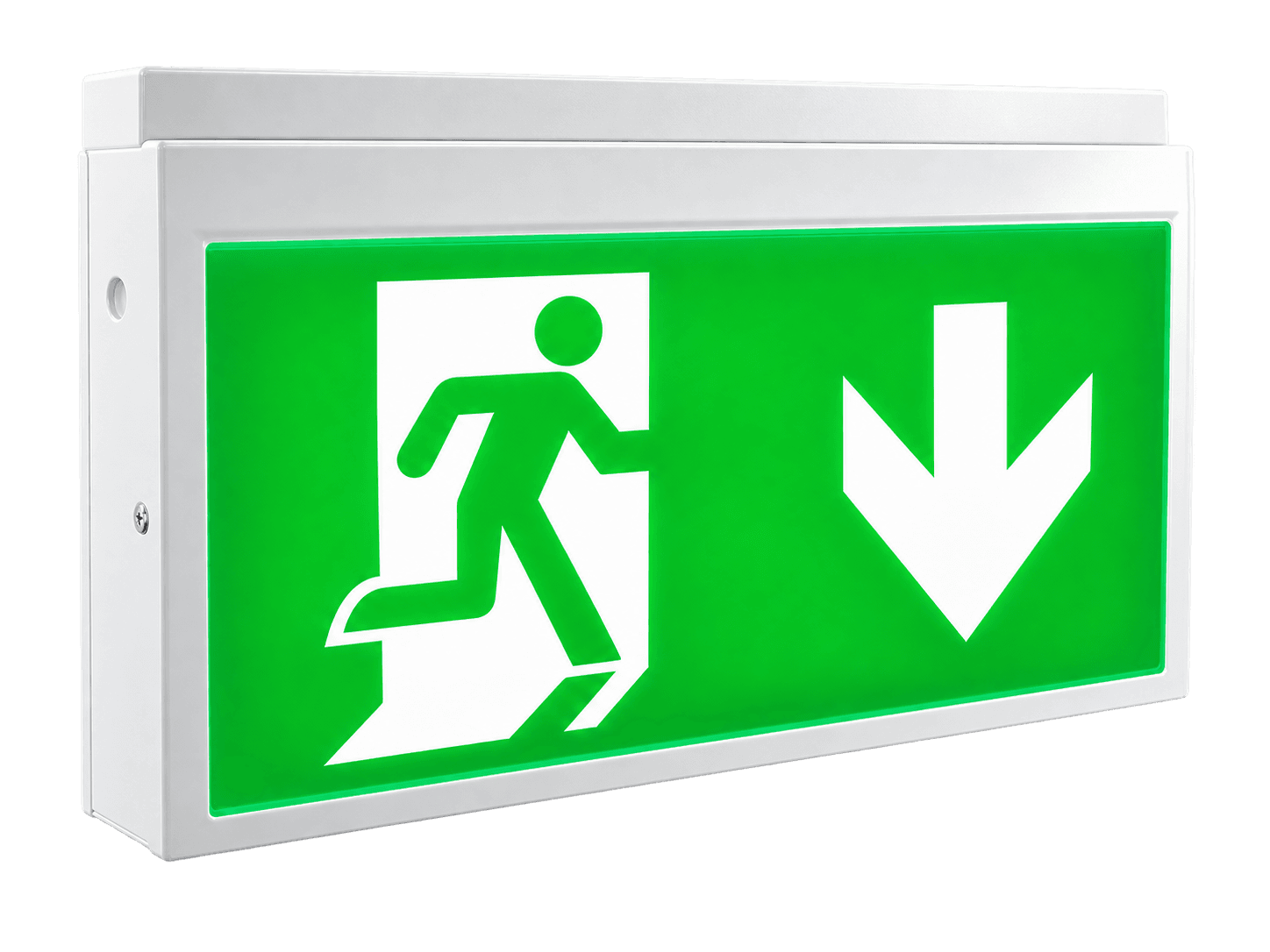

MAL LED exit sign, illuminated green pictogram with wall and ceiling mounting diagrams

Назад до аварійного та евакуаційного освітлення

ГоловнаLED-системиАварійне та евакуаційне освітленняMAL Exit Sign Series

MAL Series

Аварійне та евакуаційне освітлення

MAL Exit Sign Series

Компактне сімейство LED-знаків виходу з підтримуваними та непідтримуваними режимами, тривалістю аварійної роботи 1 год/3 год та опціями централізованого моніторингу DALI.

Запросити технічний пакет Завантажити PDF-каталог

Технічна інформація

Аварійна робота

Джерело світлаLED

Потужність<3 W

Час заряду24 h

Тривалість1 h / 3 h

Світло та орієнтування

Колірна температура6500 K

РежимПідтримуваний / непідтримуваний

Захист та електрика

Живлення220/230 Vac · 50/60 Hz

Робоча температура0 to +40 °C

БатареяLiFePO4 / Ni-Cd

Конструкція та монтаж

КорпусПорошково-фарбований лист DKP, білий

ІндикаціяЗелений індикатор заряду

Colour & FinishWhite powder-coated DKP sheet metal

Гарантія5 років гарантії

Моделі та технічний розклад

Перевірені каталожні коди моделей MAL Exit Sign Series.

Фільтр моделей

5 моделей

Модель / каталожний код	Потужність	Напруга	Частота	Робоча температура	CCT
LDB MAL N1 DA 3H P....	<3 W	220/230 Vac	50/60 Hz	0 to +40 °C	6500 K
LDB MAL M1 DA 3H P....	<3 W	220/230 Vac	50/60 Hz	0 to +40 °C	6500 K
LDB MAL/ST N1 DA 3H P....	<3 W	220/230 Vac	50/60 Hz	0 to +40 °C	6500 K
LDB MAL/ST M1 DA 3H P....	<3 W	220/230 Vac	50/60 Hz	0 to +40 °C	6500 K
LDB MAL/DL M1 DA 3H P....	<3 W	220/230 Vac	50/60 Hz	0 to +40 °C	6500 K

Коди, що закінчуються на N1 або M1, позначають непідтримуваний та підтримуваний режими відповідно.

Варіанти монтажу

Настінний монтаж (DA / DY)

Заднє (DA) або бічне (DY) настінне кріплення.

Стельовий монтаж (TD)

Пряме кріплення до стелі.

Підвіс на тязі / ланцюзі

Підвісний монтаж на стельовій тязі або ланцюзі.

Керування та моніторинг

Каталожні варіанти моніторингу та тестування — не кожна опція є стандартною для кожної моделі.

DALICentral MonitoringTest Switch

Піктограми та розміри

Піктограми

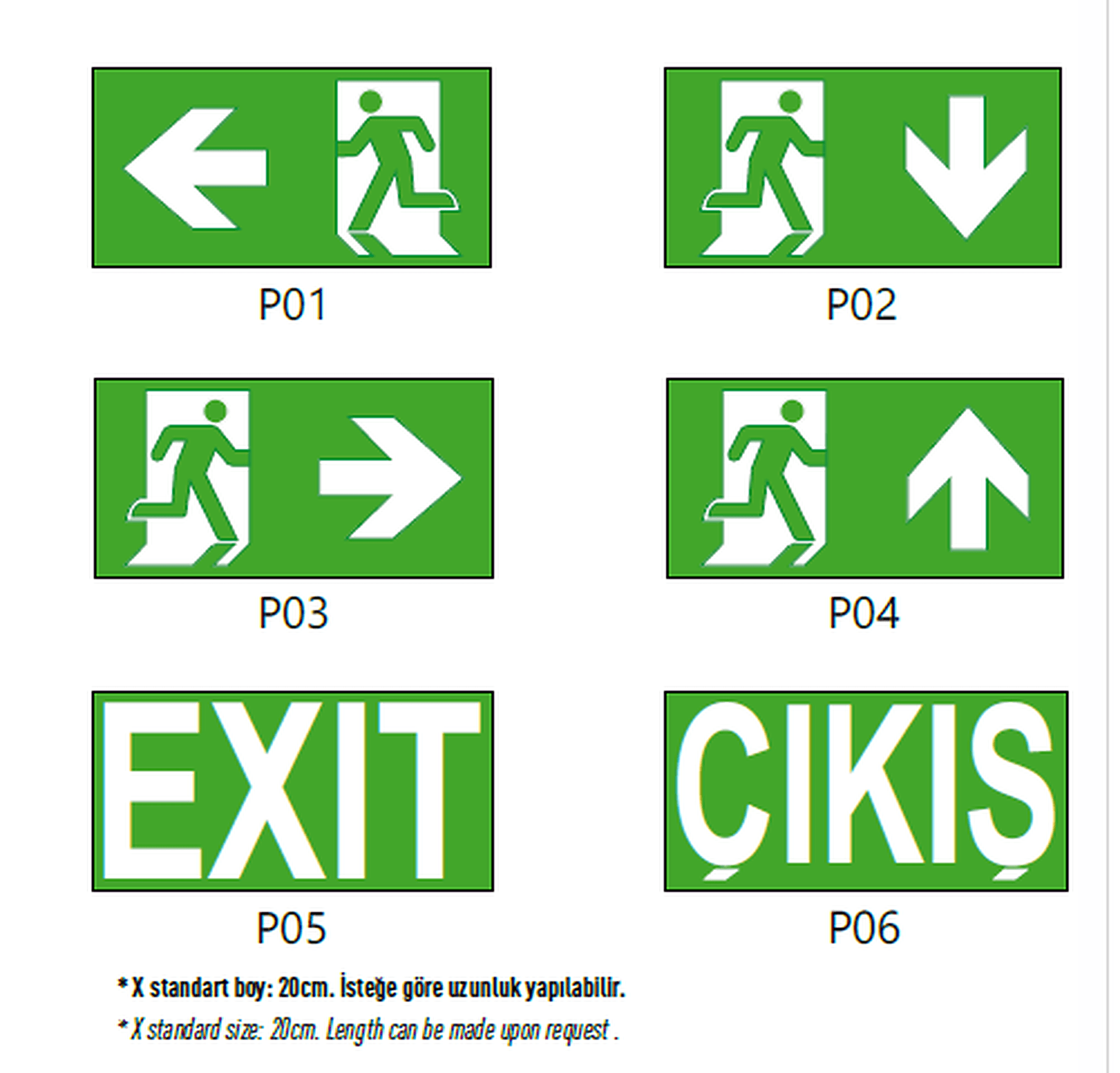

Аркуш піктограм і кодів монтажу з каталогу

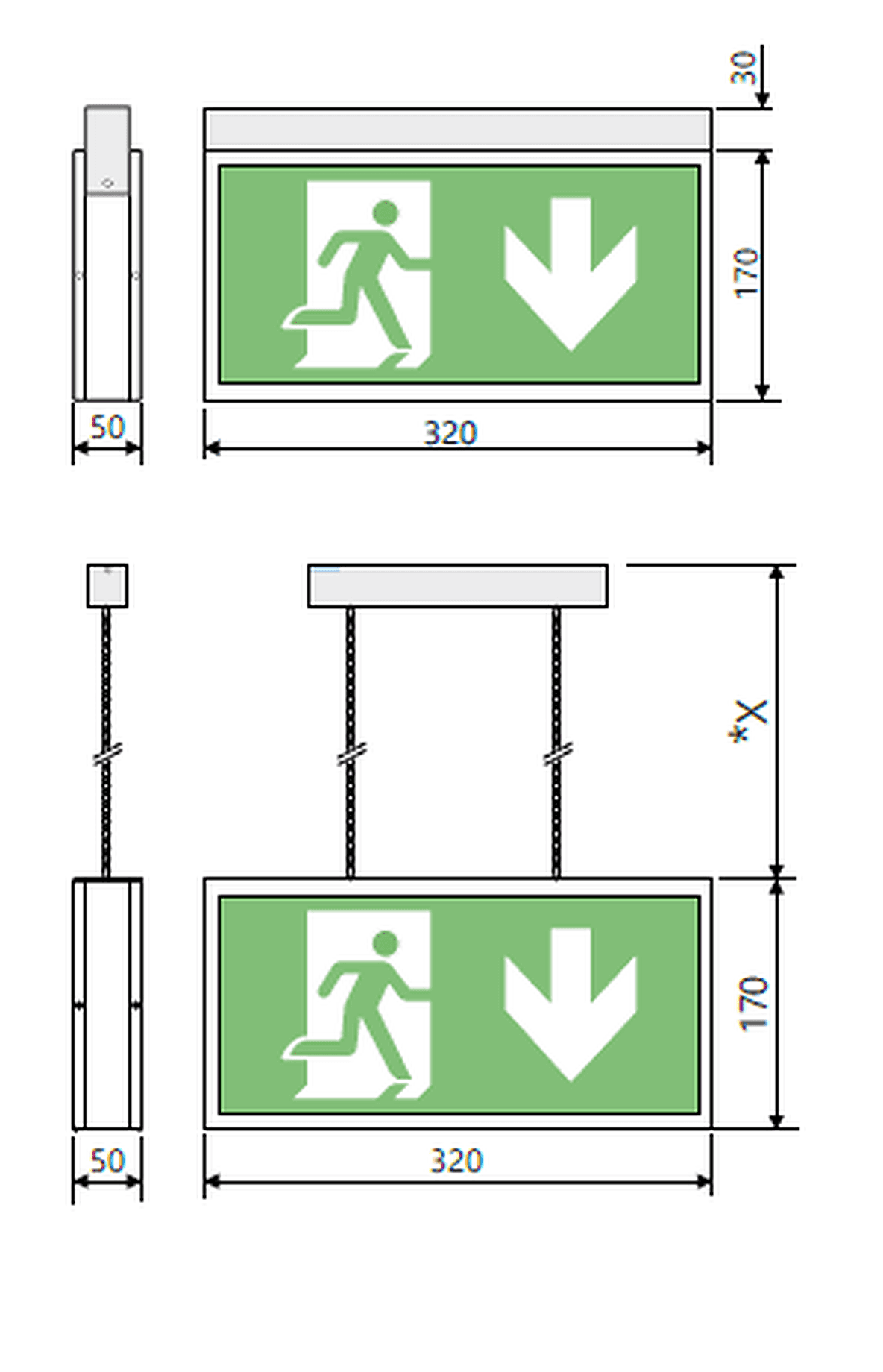

Розміри

Зображення відтворені точно з підготовлених каталожних матеріалів; необроблені скріншоти сторінок каталогу не використовуються.

Типові сфери застосування

Освітлений знак виходу вздовж коридору та сходової клітки

Шляхи евакуації та коридори

Орієнтування на визначених шляхах евакуації та в коридорах.

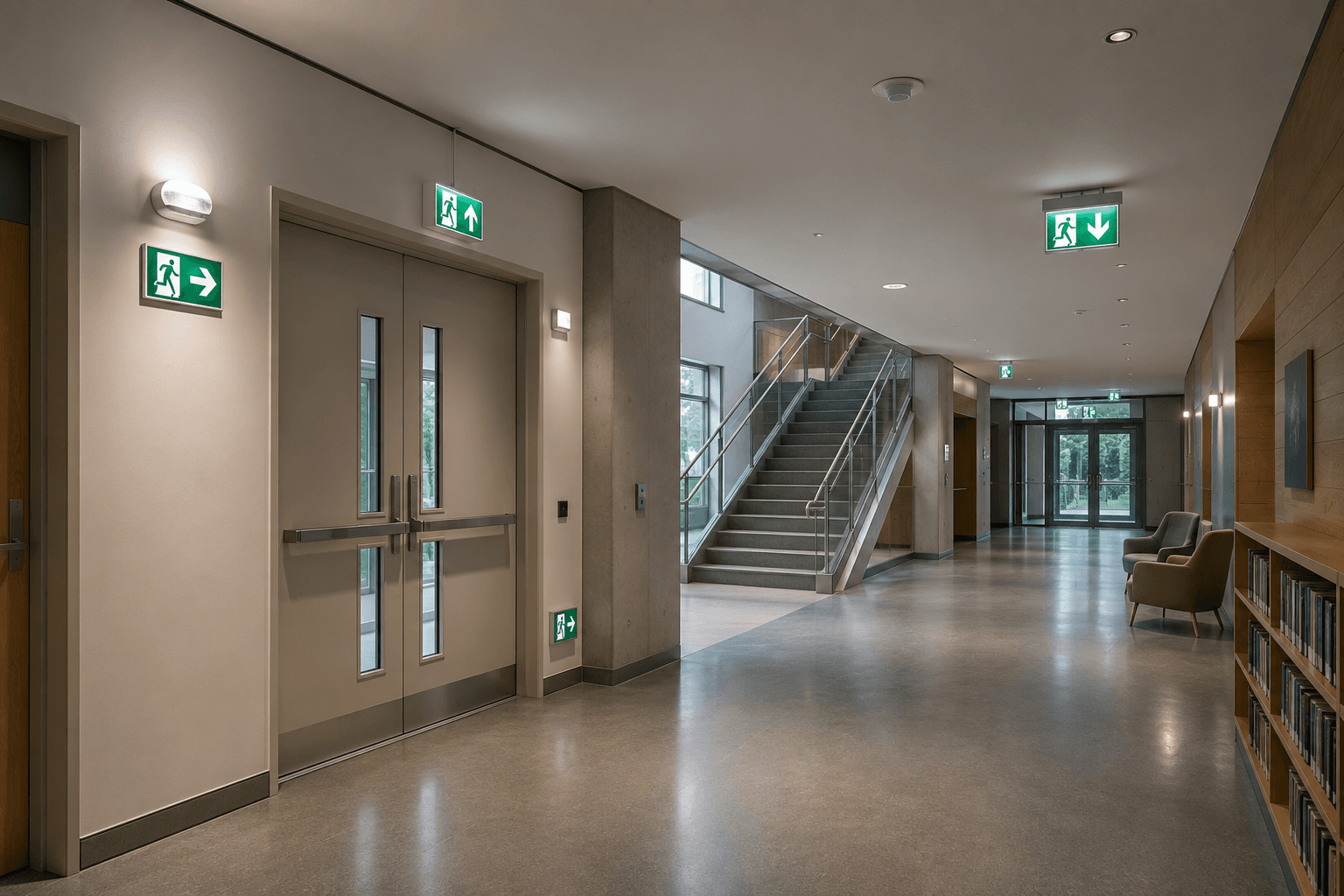

Знак виходу в коридорі громадської будівлі

Громадські будівлі

Орієнтування в громадських і комерційних будівлях.

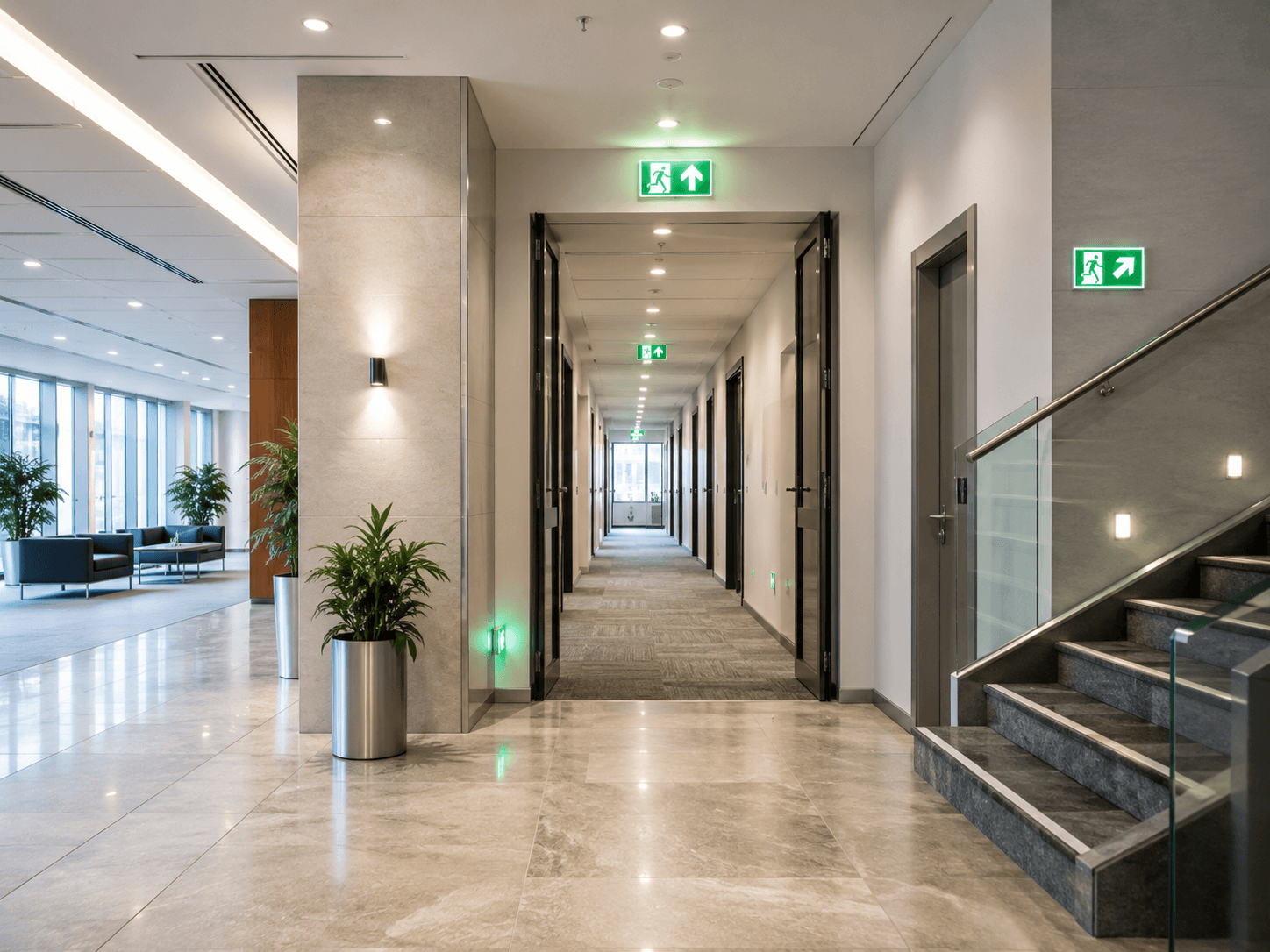

Знак виходу в коридорі комерційної будівлі

Комерційні будівлі

Орієнтування в офісних і комерційних приміщеннях.

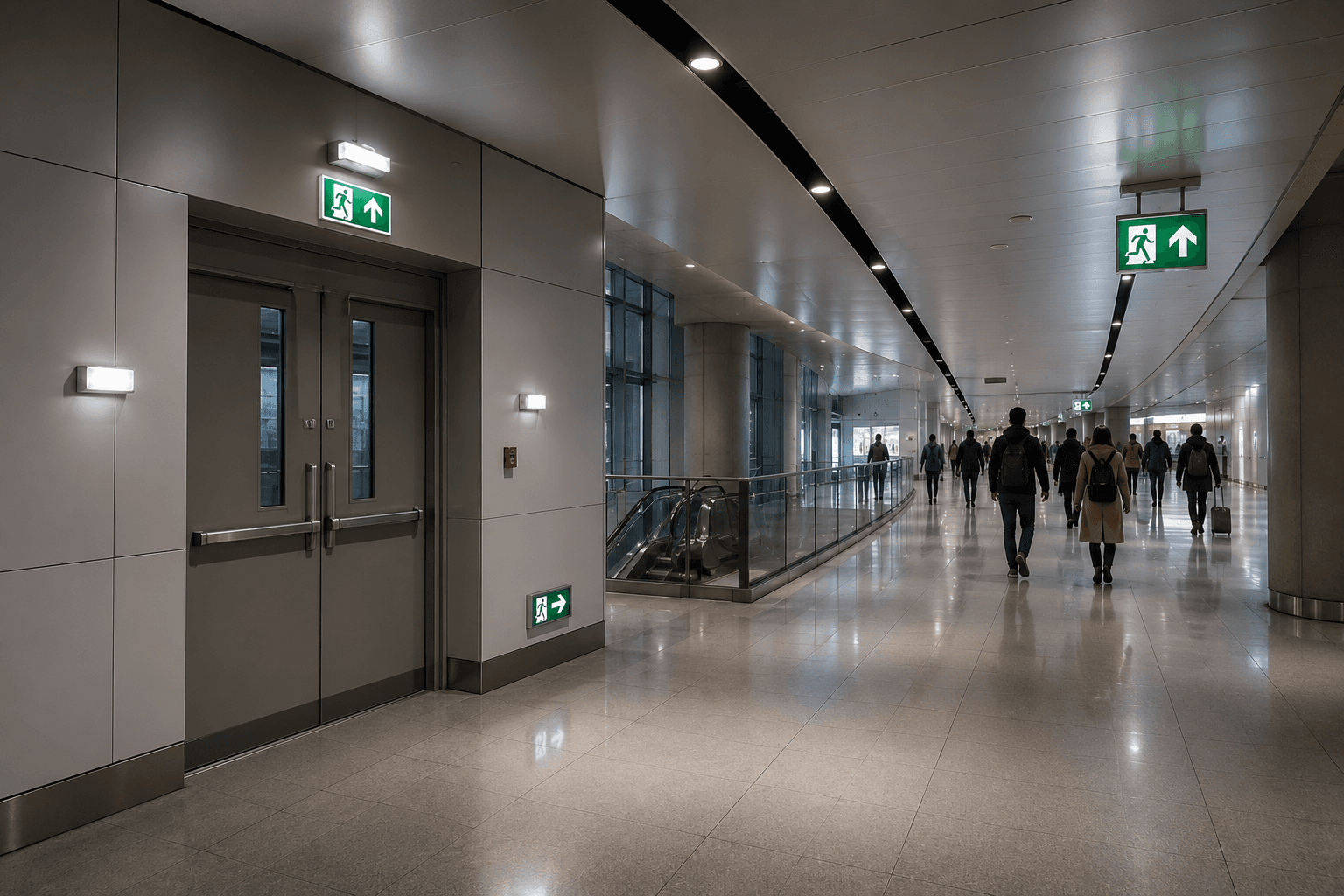

Знак виходу в транспортній чи транзитній зоні

Транспортні та транзитні зони

Орієнтування у транспортних і транзитних зонах.

Шляхи евакуації та коридори

Орієнтування на визначених шляхах евакуації та в коридорах.
