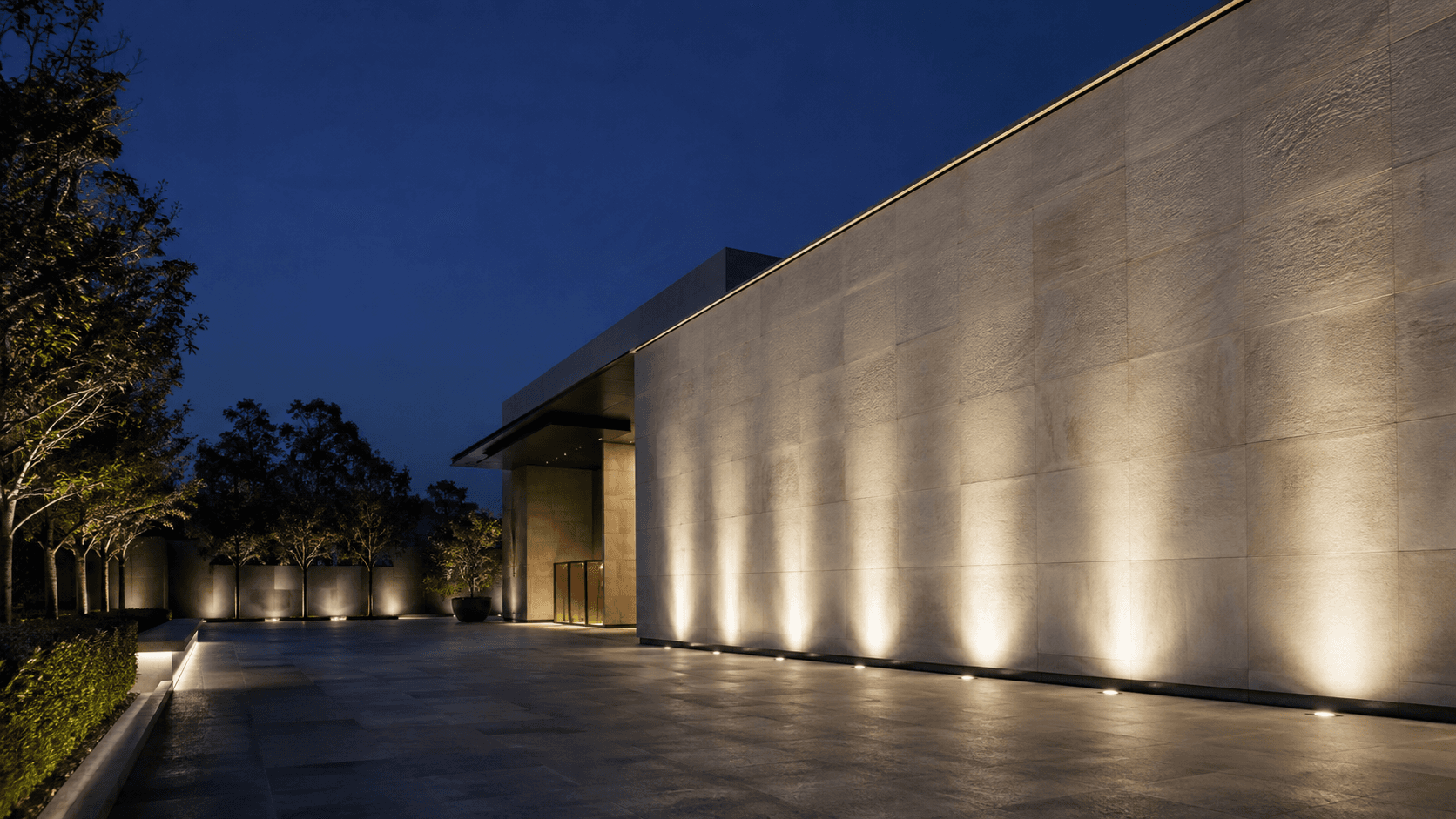

Фасад будівлі, освітлений світильниками GER-LED wall washer

Назад до зовнішнього освітлення та освітлення інфраструктури

ГоловнаСистеми LED-освітленняЗовнішнє освітлення та освітлення інфраструктуриGER-LED Wall Washer Lighting Systems

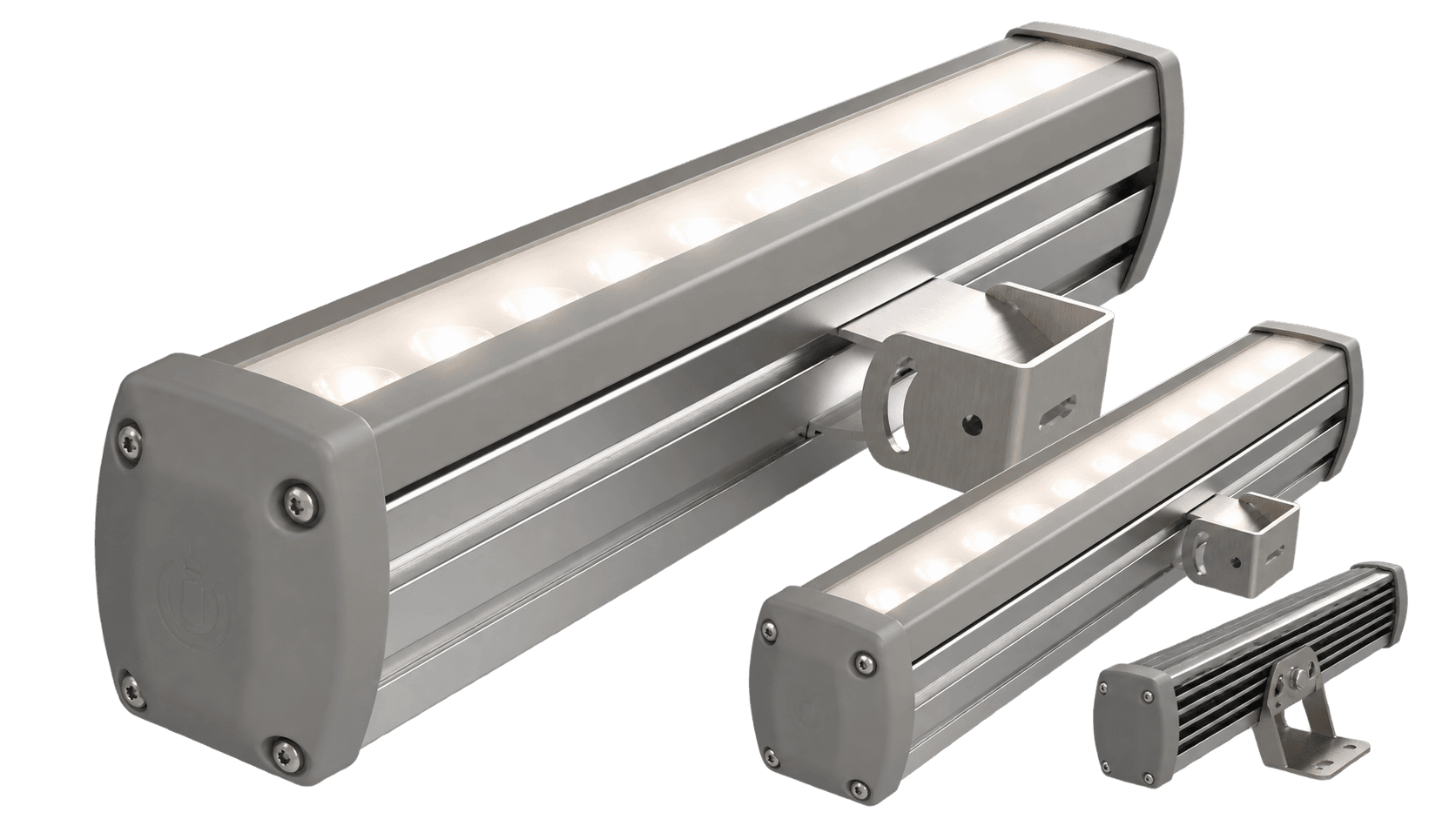

GER-LED WALL WASHER

Зовнішнє освітлення та освітлення інфраструктури

GER-LED Wall Washer Lighting Systems

Лінійні архітектурні світильники заливаючого освітлення стін для фасадних і зовнішніх акцентних застосувань, з кількома довжинами, стандартними та DMX-кодованими конфігураціями.

Запросити технічний пакет Завантажити PDF-каталог

Технічна інформація

Продуктивність

Потужність6–48 W

Довжина19–124 cm

Дальність заливанняUp to 12 m

Якість світла

CRIRa >85

Колірна узгодженість3-step MacAdam

ЗастосуванняАрхітектурне заливаюче освітлення стін

Захист та електрика

ЗахистIP66

УдаростійкістьIK08

Робоча температура−30 °C to +50 °C

Напруга220 V AC

Конструкція та монтаж

КорпусПресований алюміній

РозсіювачУФ-стійкий, ударостійкий PMMA

МонтажБічний і прихований накладний

Колір і покриттяПресований алюмінієвий корпус

ВідповідністьIP66 · IK08

Гарантія5 років гарантії

IP66 — основне значення специфікації, використане на цій сторінці. Каталог також показує піктограми конфігурацій IP20 / IP44 / IP66; це конфігураційні посилання, а не універсальні рейтинги для кожної моделі.

Моделі та технічний розклад

Повний восьмирядковий каталожний розклад, що охоплює стандартні та DMX-кодовані варіанти wall washer. Повторювані рядки джерела та нотація полів джерела зберігаються без нормалізації.

8 моделей

Модель / код каталогу	Потужність	Каталожний вихід / поле джерела	Напруга	Довжина	IP	Маса
GSL-WWM12	6 W	1,080 lm	220 V AC	19 cm	IP66	0.8 kg
GSL-WWM18	12 W	1,440 lm	220 V AC	34 cm	IP66	1.3 kg
GSL-WWM24	18 W	2,160 lm	220 V AC	49 cm	IP66	1.8 kg
GSL-WWM36	24 W	2,880 lm	220 V AC	64 cm	IP66	2.6 kg
GSL-WWM48	36 W	4,320 lm	220 V AC	94 cm	IP66	3.1 kg
GSL-WWMX36-DMX	48 W	5,760 lm	220 V AC	124 cm	IP66	3.6 kg
GSL-WWMX45-DMX22	36 W	4PX	220 V AC	94 cm	IP66	3.1 kg
GSL-WWMX45-DMX22	45 W	5PX	220 V AC	116 cm	IP66	3.0 kg

GSL-WWMX45-DMX22 з'являється в джерелі двічі з різними опублікованими конфігураціями. Обидва рядки збережено. 4PX та 5PX залишаються значеннями каталожного поля і не подаються як люмени.

Архітектурне заливаюче освітлення стін

Розроблено для архітектурних застосувань заливаючого освітлення стін; каталог вказує покриття фасаду до приблизно 12 м залежно від умов проєкту.

Дальність: Up to 12 mКаталожне покриття заливаючого освітлення стін залежно від умов проєкту.
Монтаж: Бічний накладний · прихований накладнийДва каталожні варіанти монтажу для архітектурної інтеграції.
Конструкція: Пресований алюмінієвий корпусУ поєднанні з УФ-стійким, ударостійким розсіювачем PMMA.
Конфігурація: Стандартні · DMX-кодовані варіантиМожливості керування залежать від обраного каталожного варіанта.

Керування та системні опції

Каталожні методи керування залежать від конфігурації і не подаються як стандартні для кожної моделі.

1–10VКаталожна опція димуванняDMX-кодовані варіантиКаталожні коди GSL-WWMX

Фотометричні та технічні дані

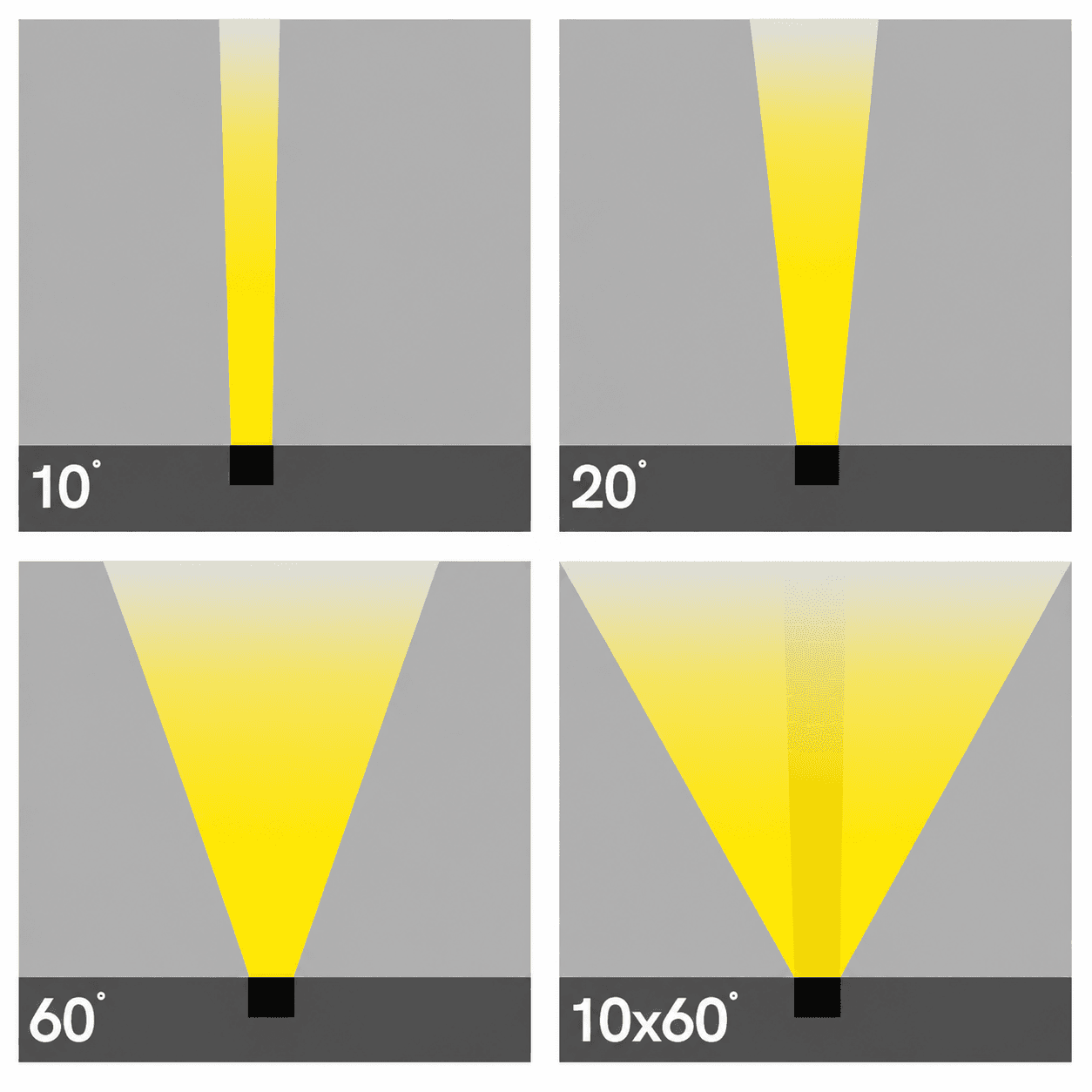

Фотометричні дані

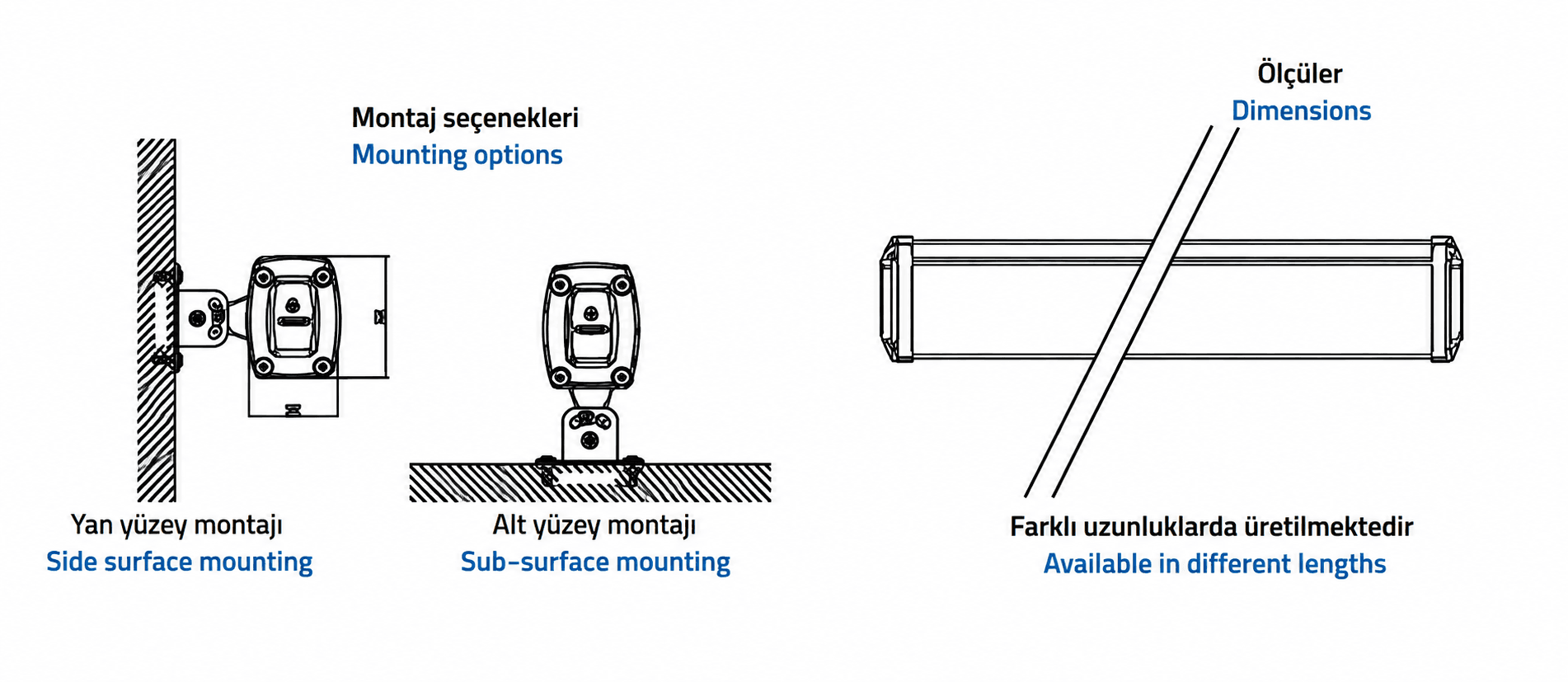

Технічне / монтажне креслення

Креслення деталей монтажу GER-LED wall washer

Фотометричні та монтажні деталі показані для сімейства GER-LED Wall Washer; окремий розділ монтажу не використовується.

Типові застосування

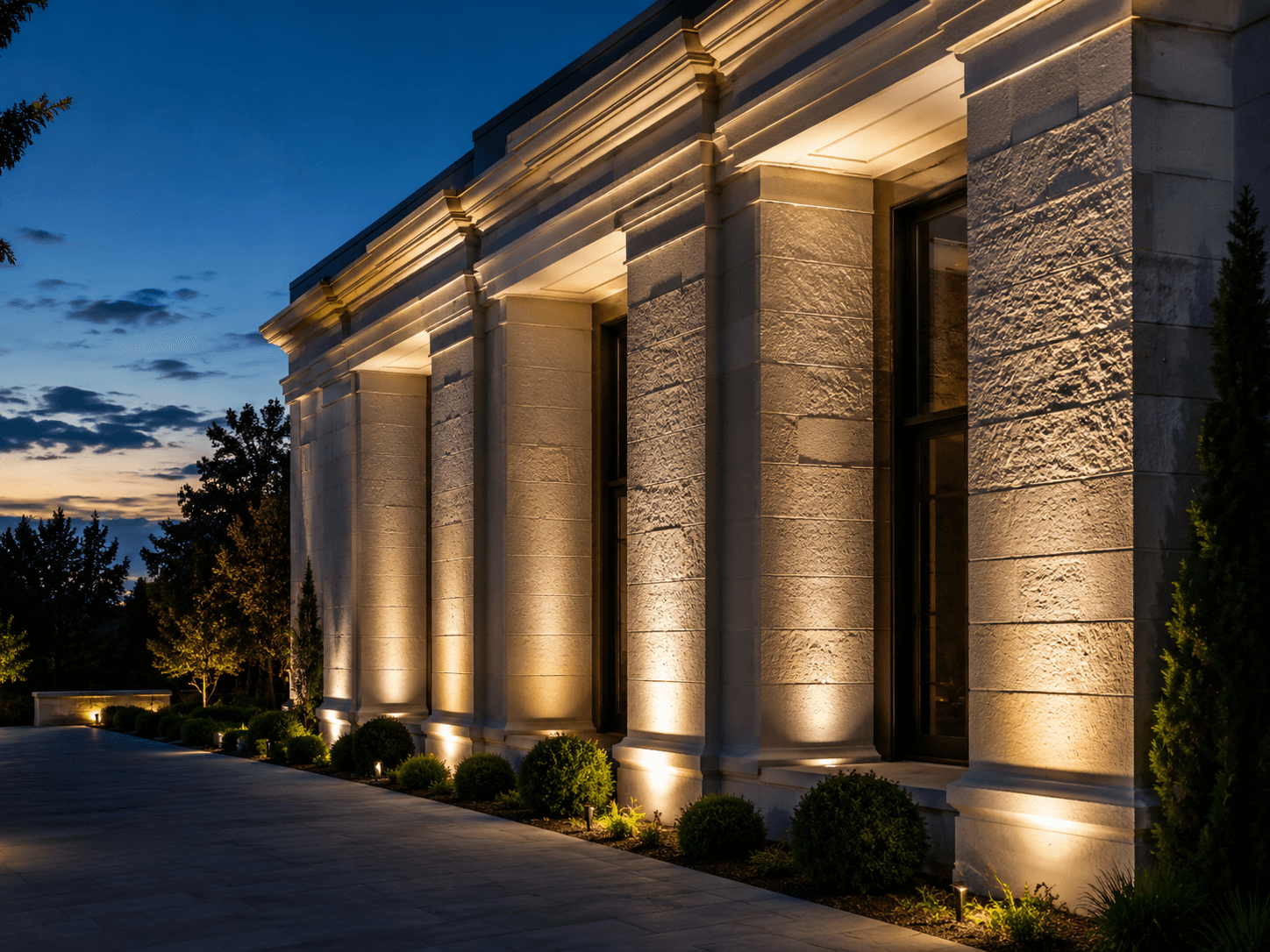

Фасад будівлі

Лінійне заливаюче освітлення для зовнішнього фасаду будівлі.

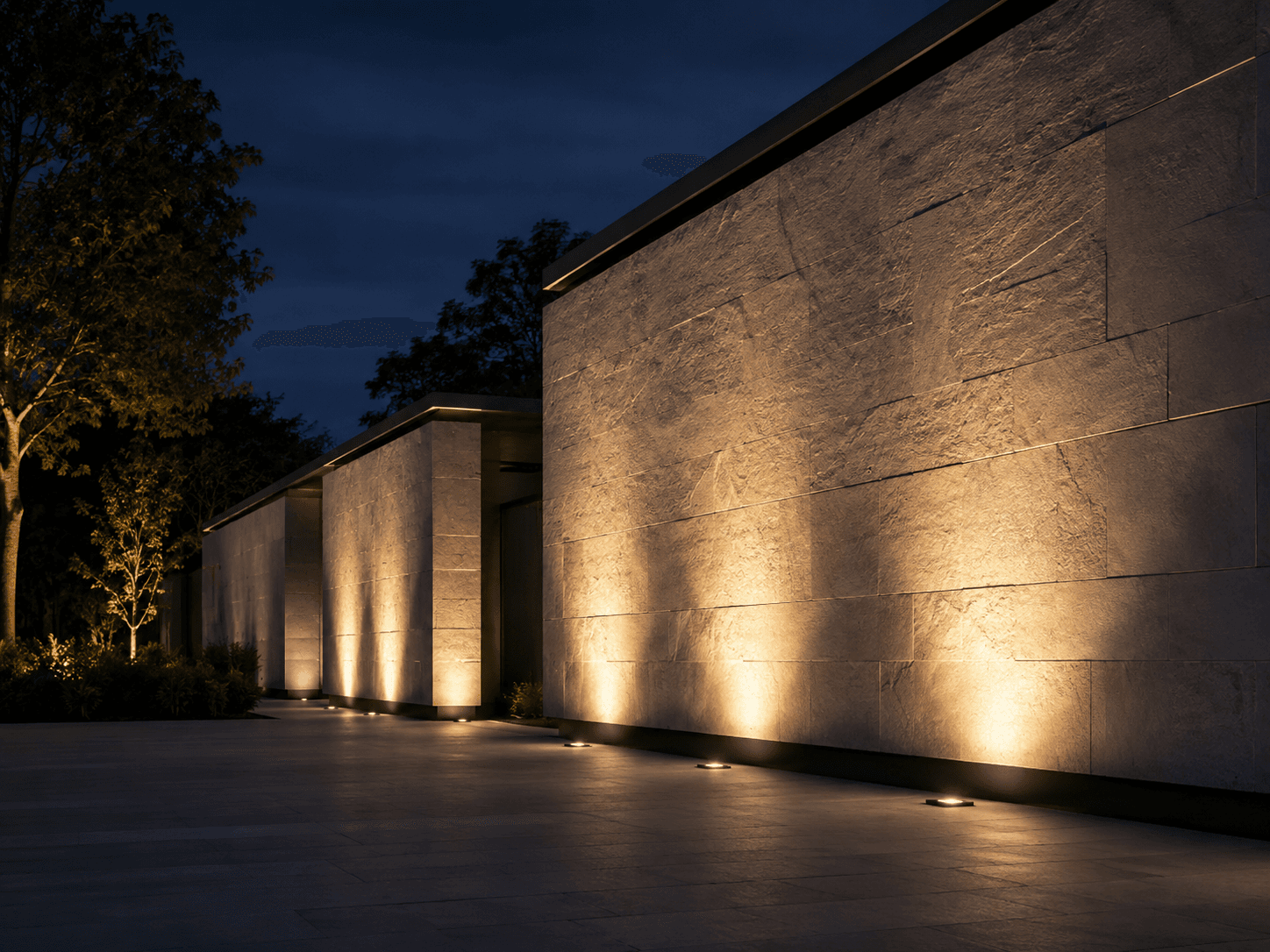

Архітектурна стіна, освітлена GER-LED wall washer

Архітектурні стіни

Акцентне освітлення зовнішніх архітектурних поверхонь.

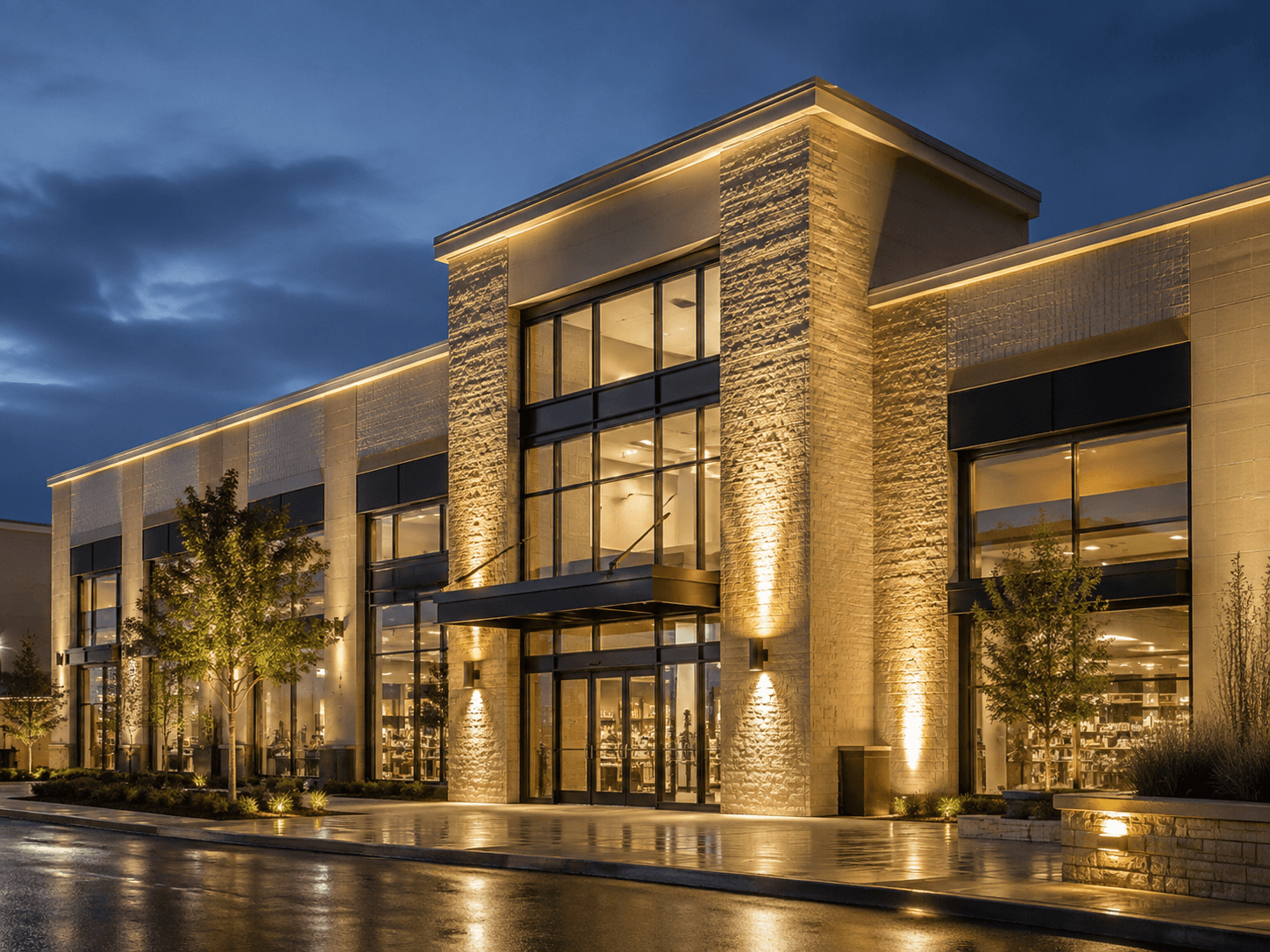

Торгова та комерційна будівля, освітлена GER-LED wall washer

Торгові та комерційні будівлі

Фасадне освітлення для торгових і комерційних середовищ.

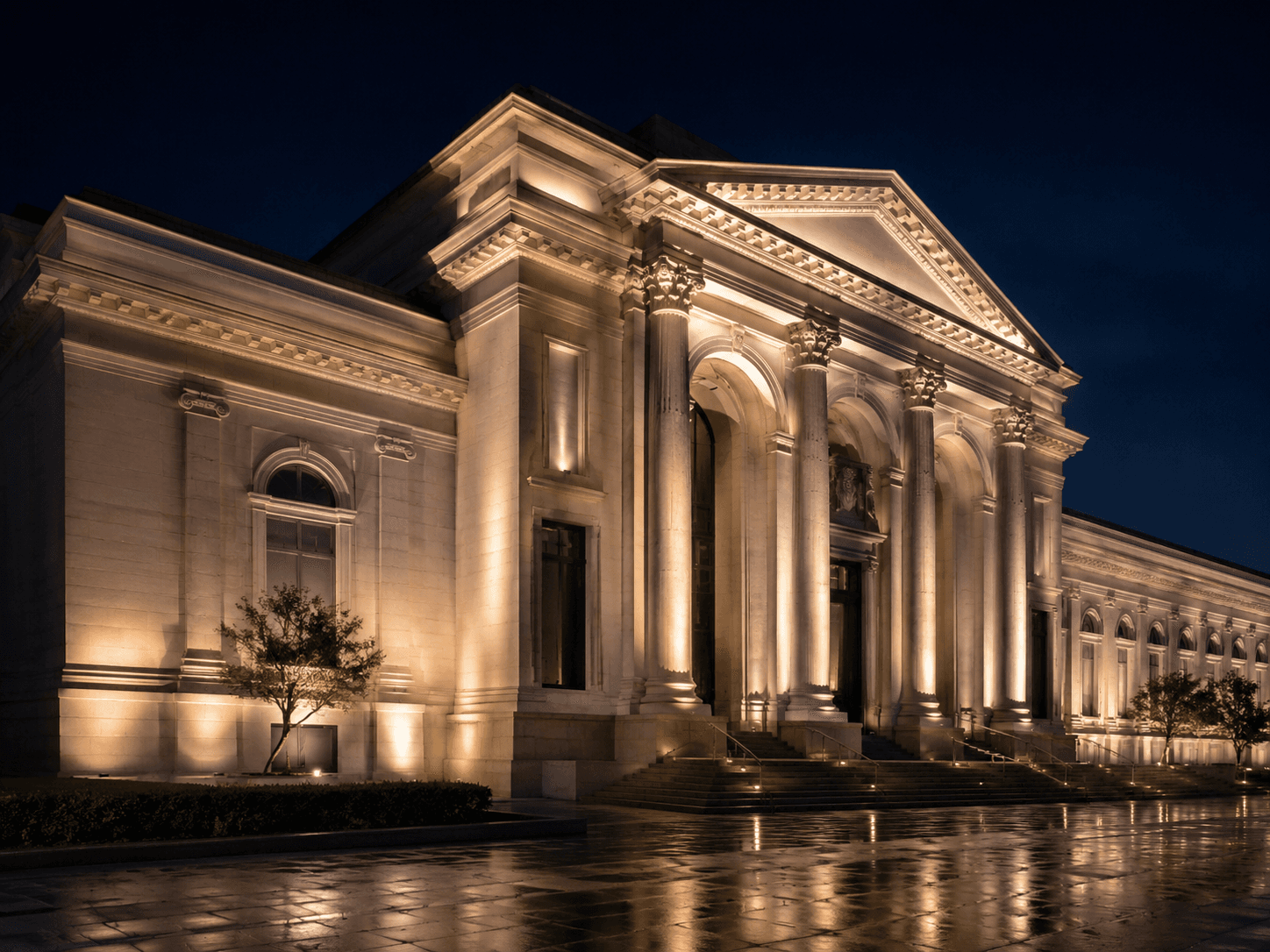

Будівля музею, освітлена GER-LED wall washer

Музеї та культурні будівлі

Архітектурне акцентне освітлення музеїв і культурних будівель.

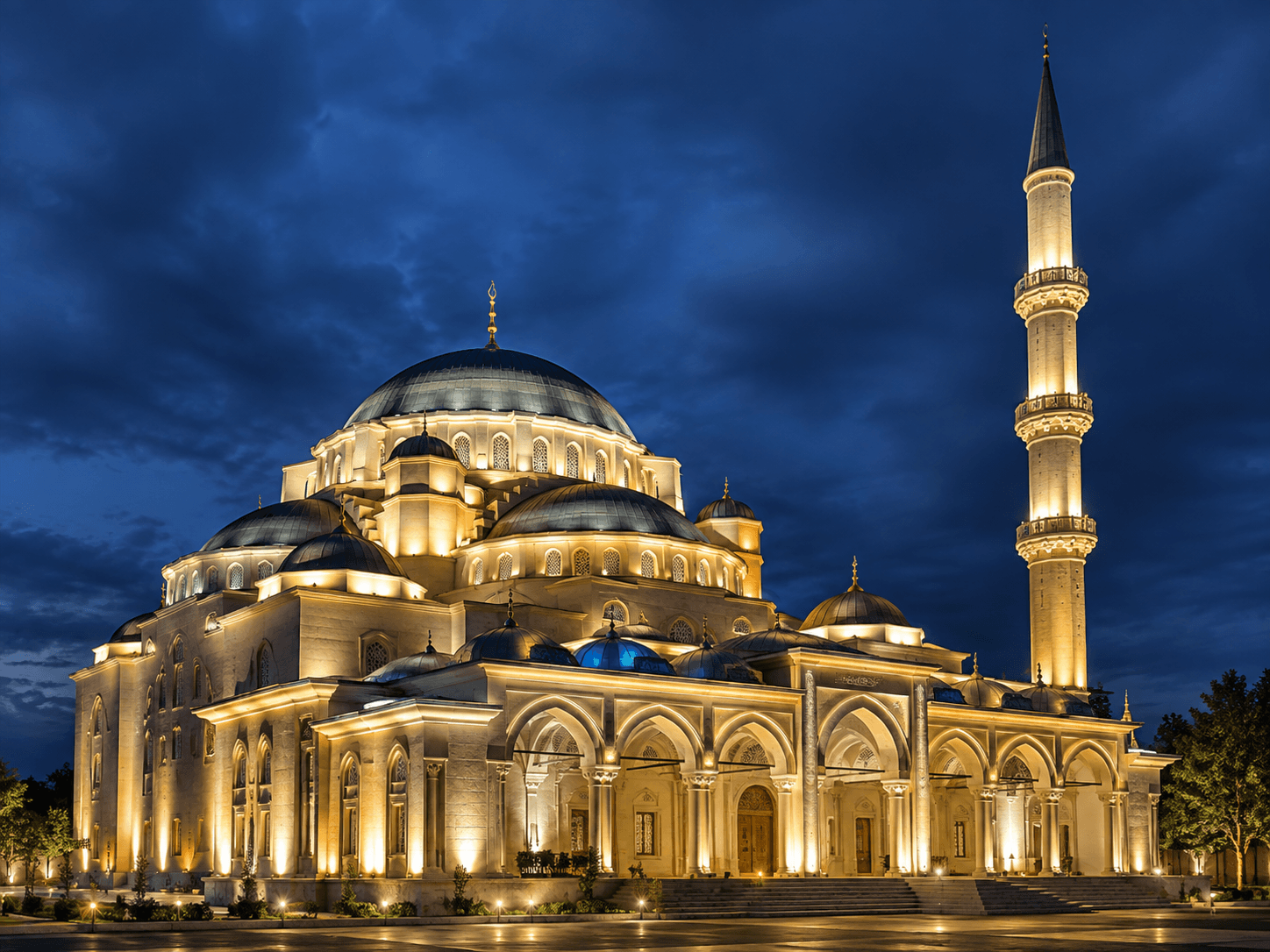

Релігійна будівля, освітлена GER-LED wall washer

Релігійна / громадська архітектура

Зовнішнє заливаюче освітлення релігійних і громадських об'єктів.

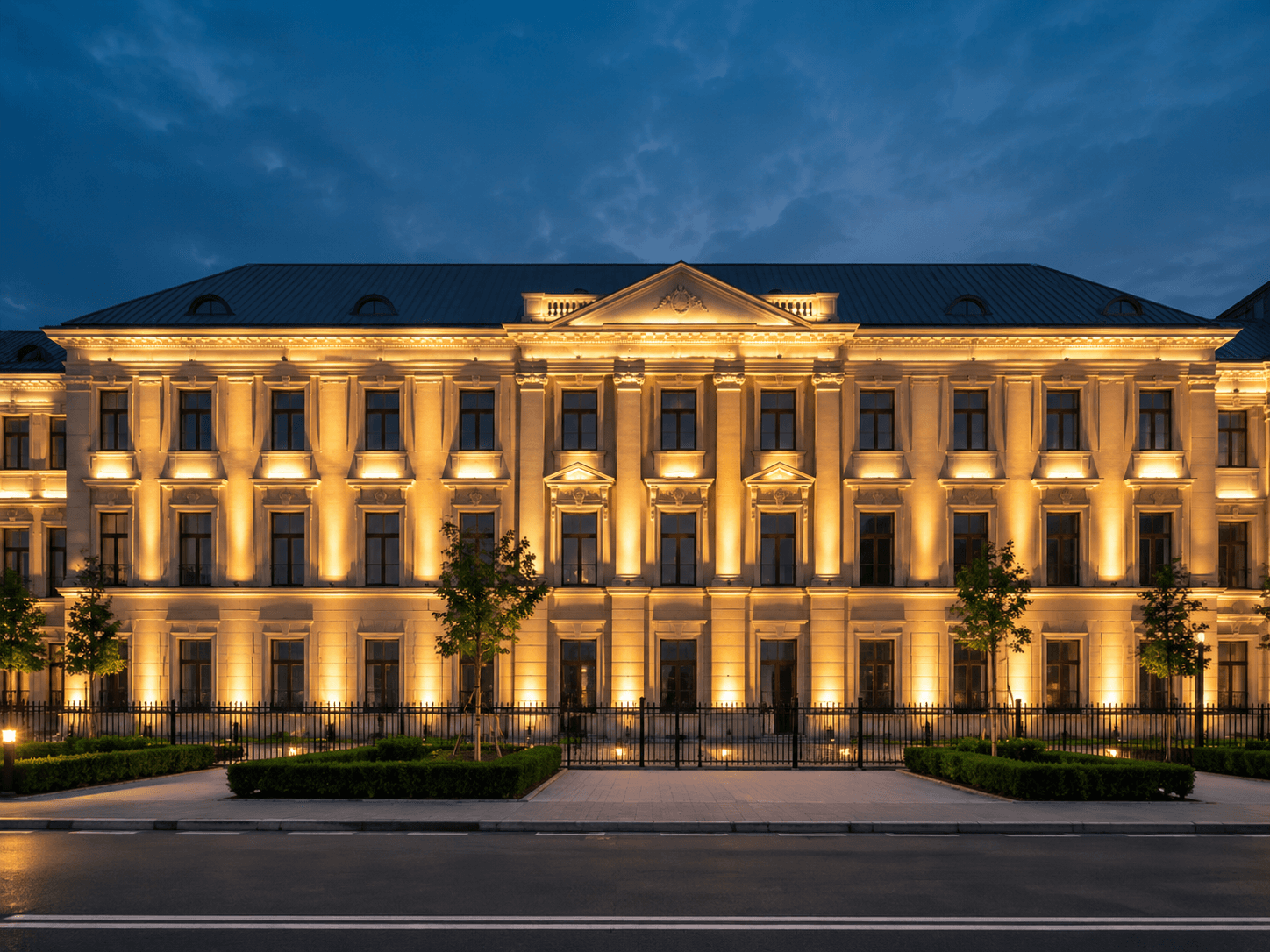

Зовнішнє акцентне освітлення

Контрольоване зовнішнє акцентне освітлення для архітектурних проєктів.

Фасад будівлі

Лінійне заливаюче освітлення для зовнішнього фасаду будівлі.
