Шинопровід середньої потужності GGD

GGD — шинопровідна система середньої потужності на 160–1000 А для промислового та комерційного розподілу електроенергії. Доступна у варіантах з алюмінієвими (GGD-A, до 1000 А) або мідними (GGD-C, до 800 А) провідниками, з одноболтовою моноблочною системою з'єднання та широким асортиментом кутових, зміщувальних, компенсаційних, ввідних та відгалужувальних аксесуарів.

Звернутися до команди Запросити технічний пакет

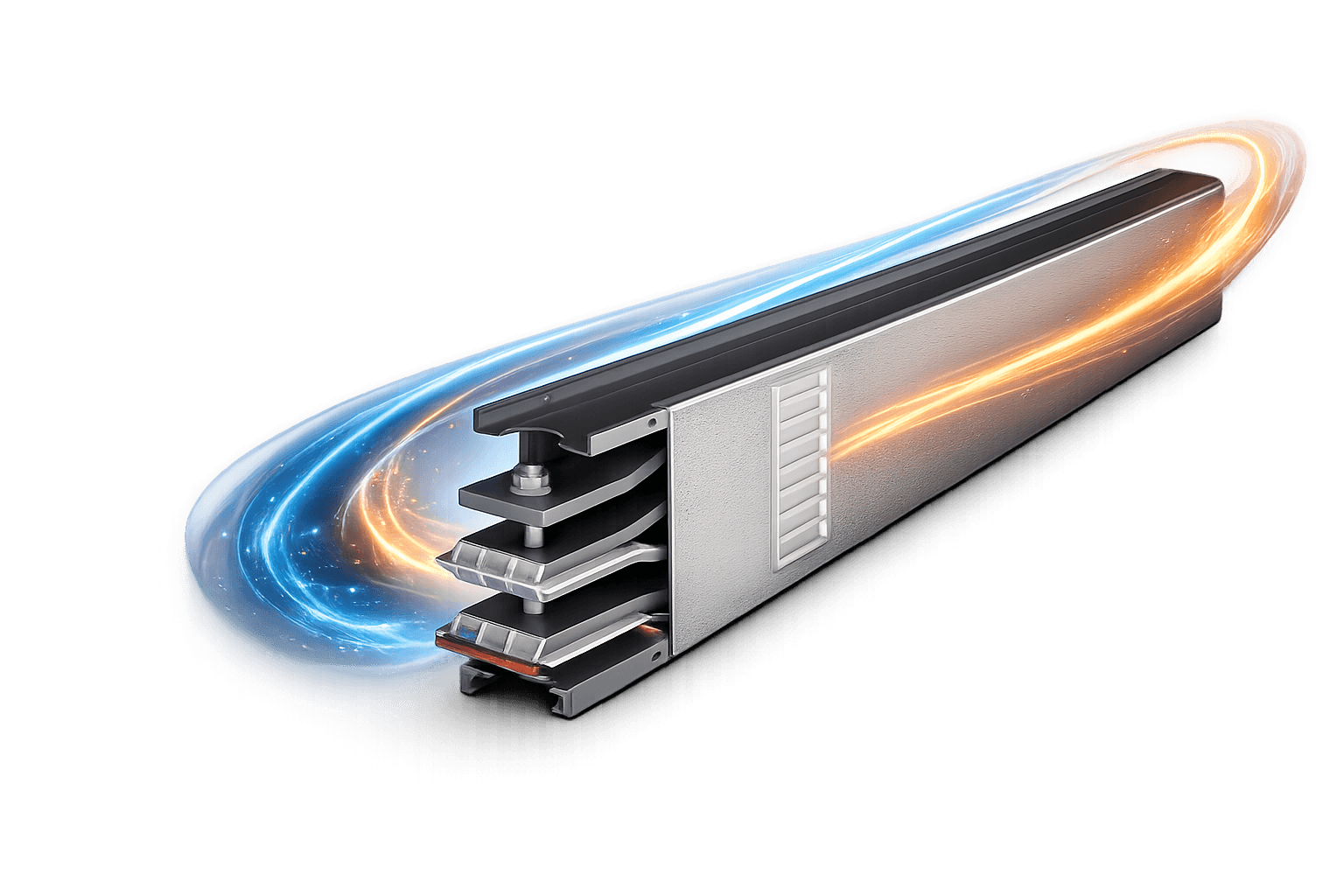

Розрізний вигляд шинопровідної системи GGD

160–1000 АНомінальний струм

IP50 / IP55Ступінь захисту

1000 ВІзоляційна напруга (Ui)

4000 ммСтандартна довжина елемента

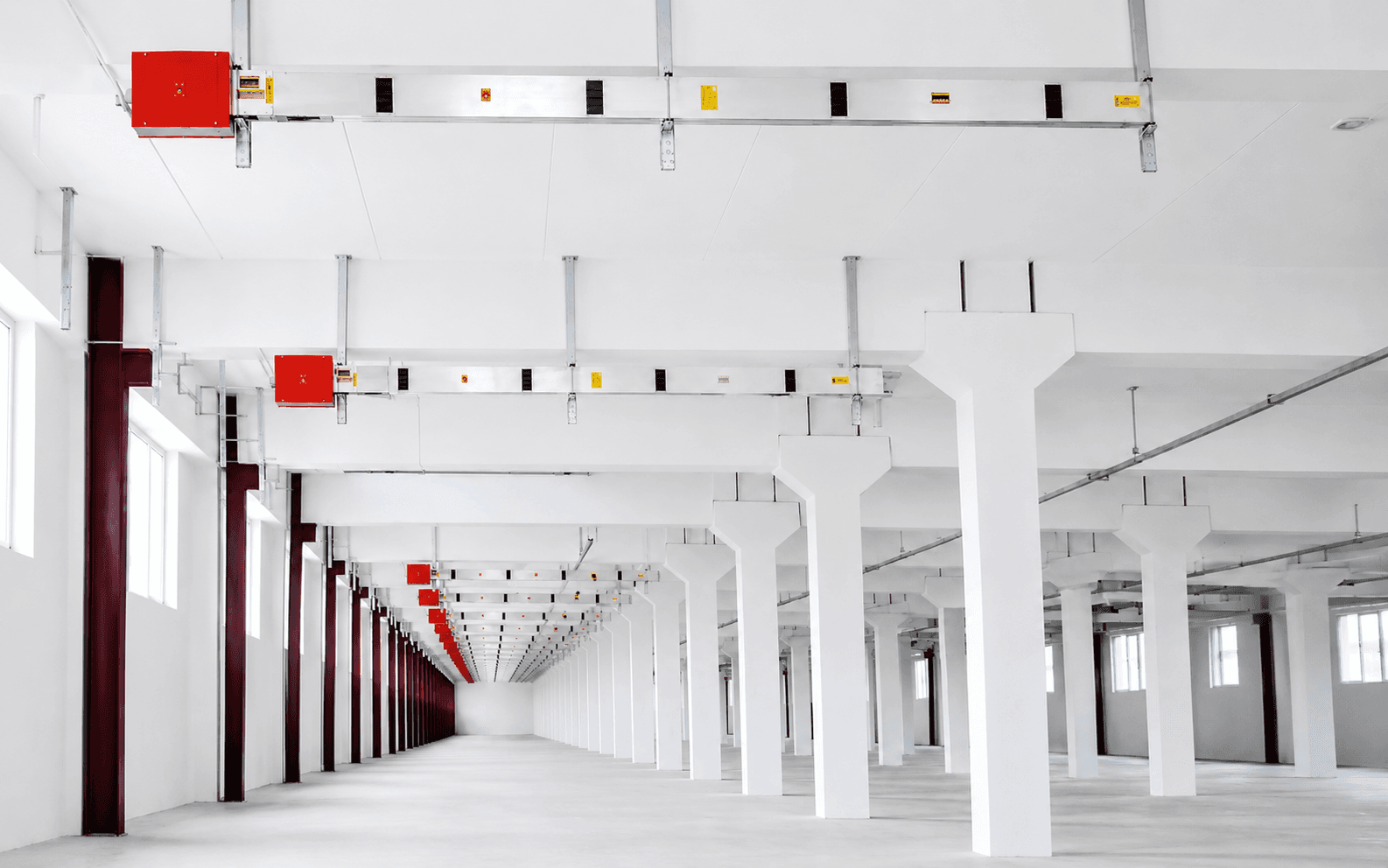

Схема системи

Шинопровід середньої потужності GGD

Модульна система розподілу електроенергії середньої потужності з широким вибором ввідних, кутових, зміщувальних, компенсаційних і відгалужувальних компонентів.

Алюмінієві (GGD-A, 160–1000 А) або мідні (GGD-C, 160–800 А) провідники на вибір
Алюмінієвий корпус з одноболтовою моноблочною системою з'єднання
Конфігурація 3P+N+1/2 PE в усьому діапазоні
Момент затяжки з'єднання: 30 Нм (GGD-A 160–400 А), 60 Нм (GGD-C 160–800 А) або 90 Нм (GGD-A 500–1000 А)

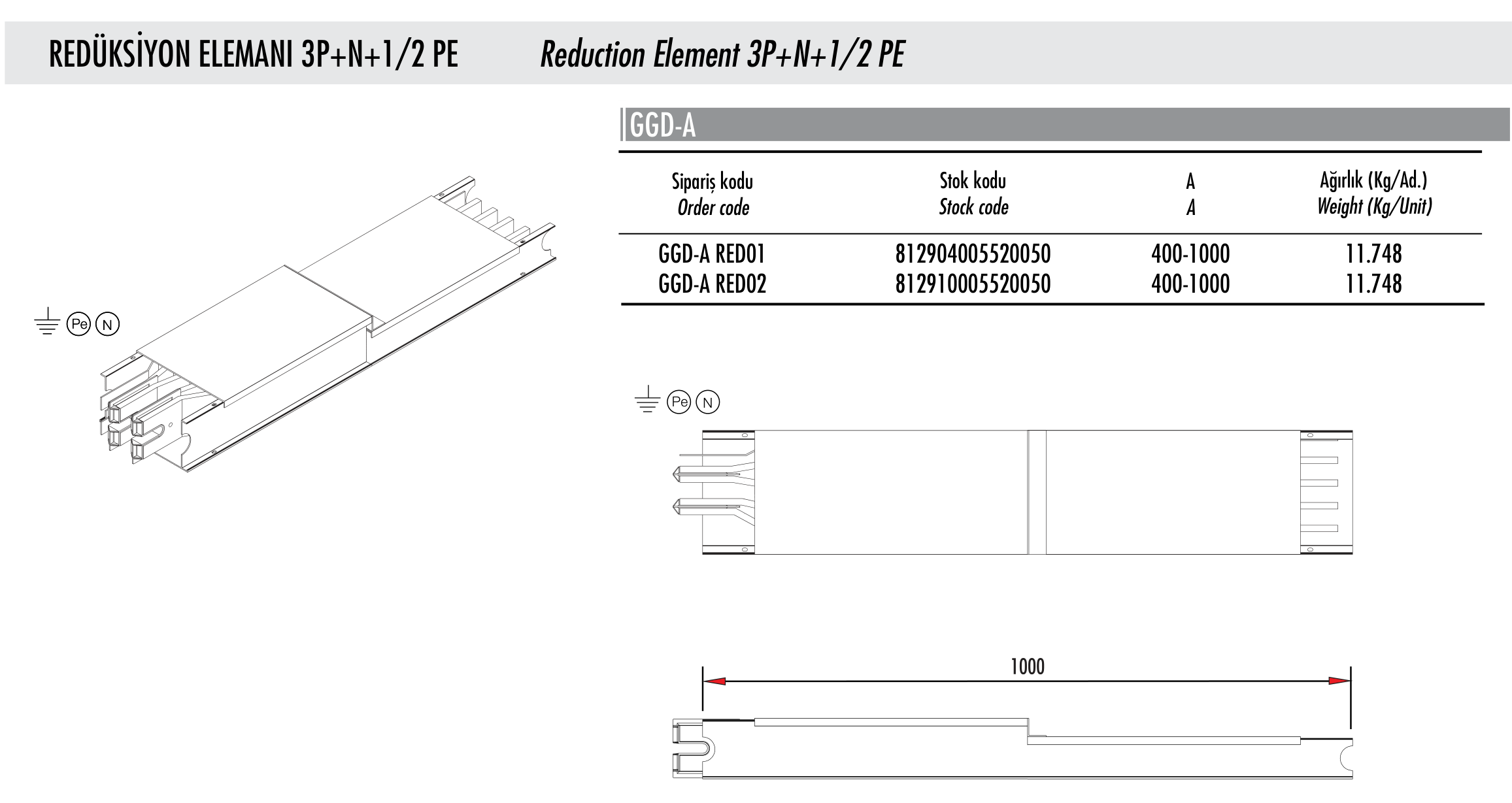

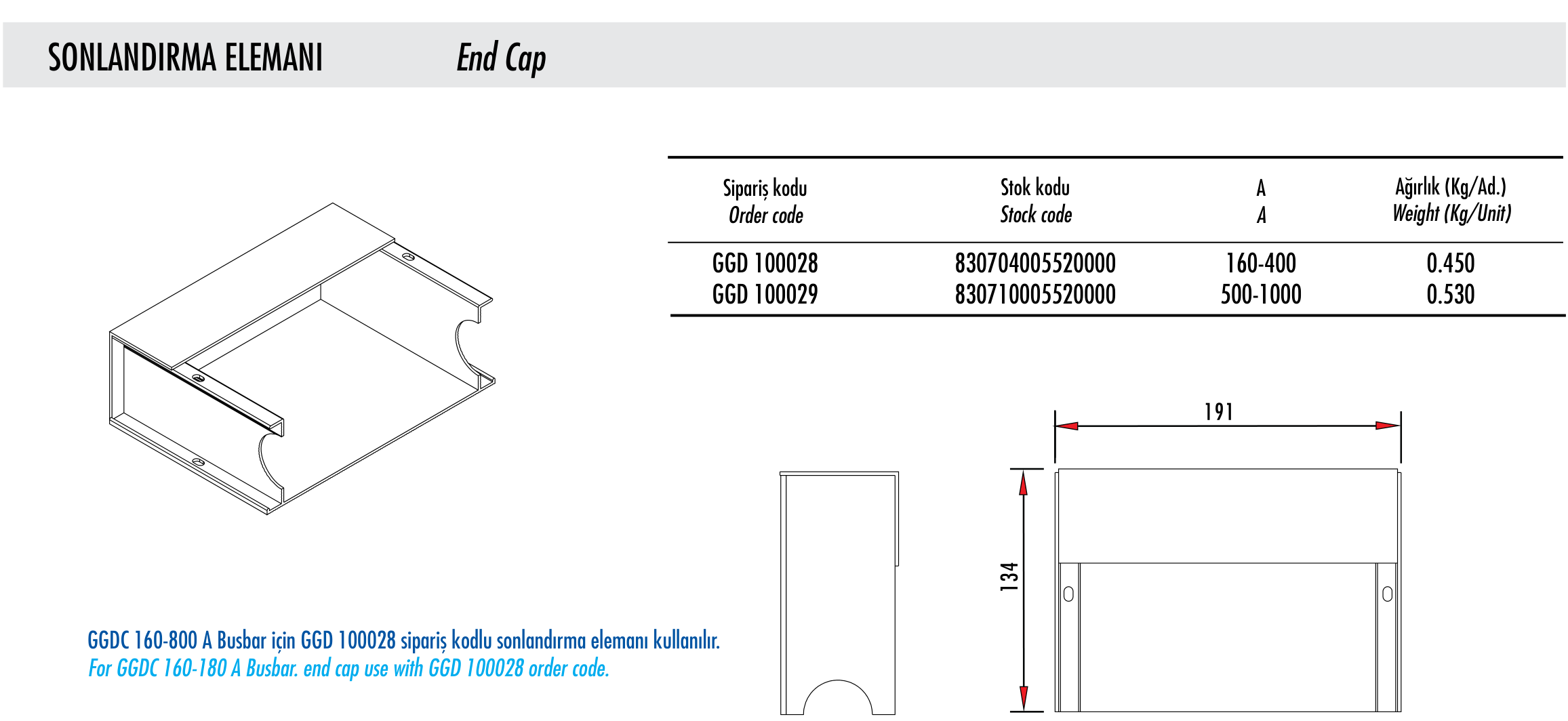

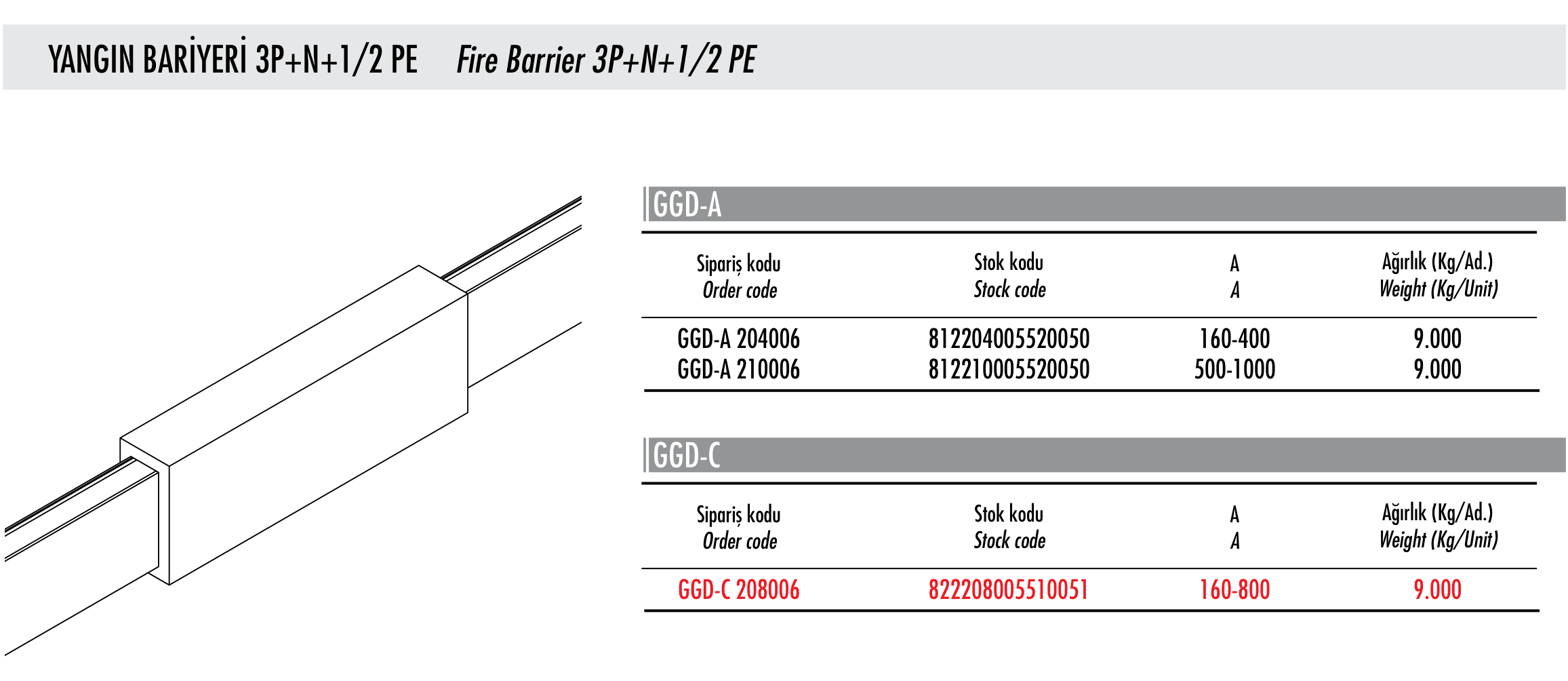

Горизонтальні й вертикальні кутові, T-подібні, зміщувальні, компенсаційні та редукційні елементи для трас і будівельних рухів
Ввідні модулі пано, ввідні елементи та елементи центрального живлення для підключення лінії до розподільних щитів
Відгалужувальні коробки типу NH, SPB, MCB та MCCB для захищеного підключення підсхем
IP50 як стандарт, аксесуари IP55 доступні за запитом

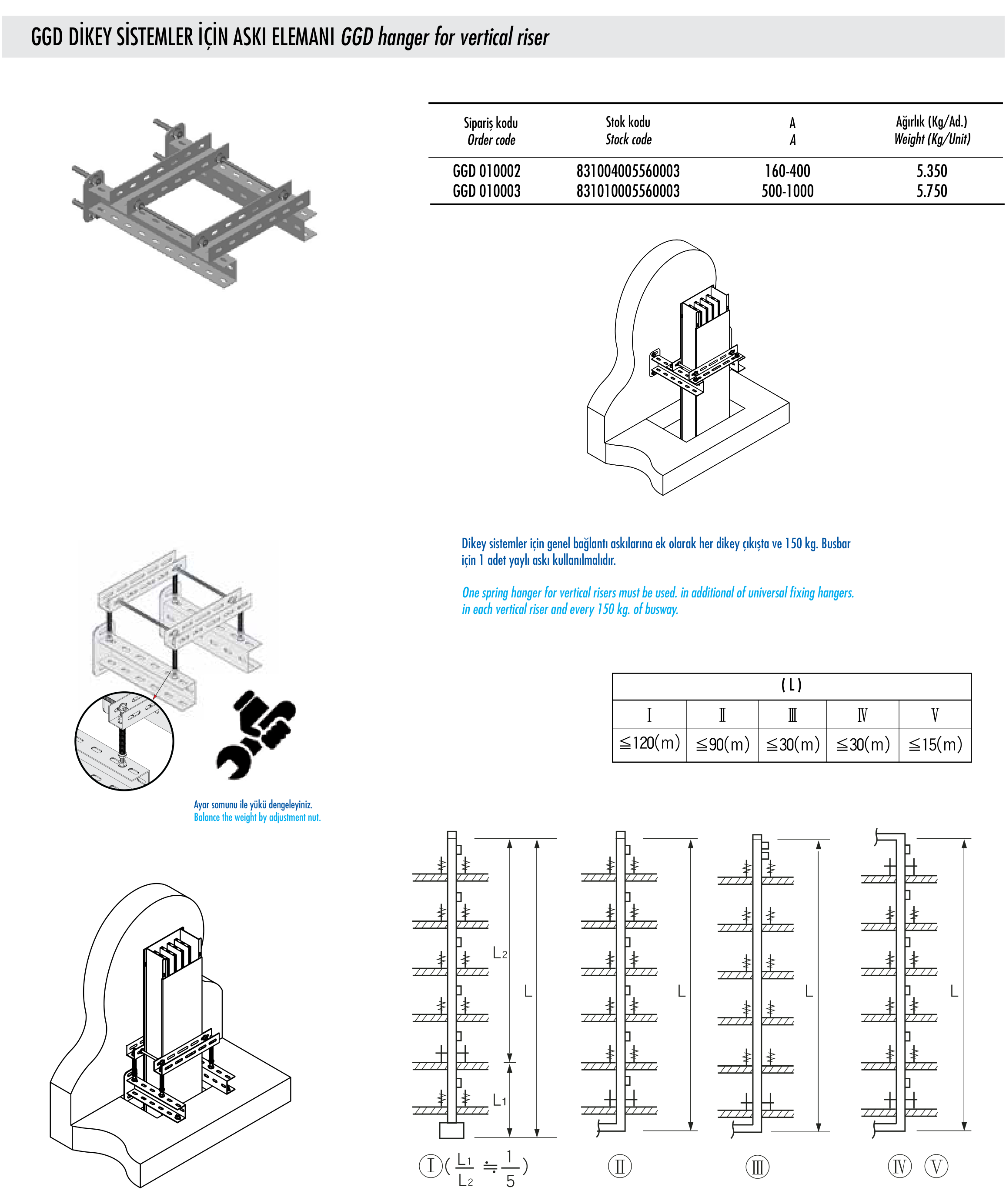

Рекомендована відстань між опорними підвісами 1500–2000 мм, а також спеціальні підвіси для вертикальних систем

Параметри та характеристики

Параметр	160A	250A	315A	400A	500A	630A	800A	1000A
Номінальний струм (In)	160 А	250 А	315 А	400 А	500 А	630 А	800 А	1000 А
Номінальна робоча напруга (Ue)	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В
Ізоляційна напруга (Ui)	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В
Частота (fn)	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц
Переріз фазного провідника (SF)	144 мм²	144 мм²	144 мм²	144 мм²	500 мм²	500 мм²	600 мм²	700 мм²
Переріз нульового провідника (SN)	144 мм²	144 мм²	144 мм²	144 мм²	500 мм²	500 мм²	600 мм²	700 мм²
Переріз шини заземлення (SH)	200 мм²	200 мм²	200 мм²	200 мм²	350 мм²	350 мм²	350 мм²	350 мм²
Переріз алюмінієвого корпусу (SPE)	1083 мм²	1083 мм²	1083 мм²	1083 мм²	1200 мм²	1200 мм²	1200 мм²	1200 мм²
Струм короткого замикання фази, 1 с (Icw)	13 кА	13 кА	13 кА	13 кА	25 кА	25 кА	35 кА	40 кА
Піковий витримуваний струм фази (Ipk)	26 кА	26 кА	26 кА	26 кА	53 кА	53 кА	80 кА	90 кА
Струм короткого замикання нуля, 1 с (Icw)	8 кА	8 кА	8 кА	8 кА	15 кА	15 кА	22 кА	24 кА
Піковий витримуваний струм нуля (Ipk)	14 кА	16 кА	14 кА	14 кА	30 кА	30 кА	44 кА	50 кА
Опір фази (R20)	0,193 мОм/м	0,193 мОм/м	0,193 мОм/м	0,193 мОм/м	0,058 мОм/м	0,058 мОм/м	0,048 мОм/м	0,041 мОм/м
Опір фази (R1)	0,338 мОм/м	0,338 мОм/м	0,338 мОм/м	0,338 мОм/м	0,098 мОм/м	0,098 мОм/м	0,080 мОм/м	0,045 мОм/м
Реактивний опір фази (X1)	0,094 мОм/м	0,094 мОм/м	0,094 мОм/м	0,094 мОм/м	0,014 мОм/м	0,014 мОм/м	0,010 мОм/м	0,007 мОм/м
Повний опір фази (Z1)	0,351 мОм/м	0,351 мОм/м	0,351 мОм/м	0,351 мОм/м	0,099 мОм/м	0,099 мОм/м	0,080 мОм/м	0,046 мОм/м
Матеріал провідника	Алюміній (EC Grade)	Алюміній (EC Grade)	Алюміній (EC Grade)	Алюміній (EC Grade)	Алюміній (EC Grade)	Алюміній (EC Grade)	Алюміній (EC Grade)	Алюміній (EC Grade)
Ступінь захисту	IP50	IP50	IP50	IP50	IP50	IP50	IP50	IP50
Стандартна довжина елемента	4000 мм	4000 мм	4000 мм	4000 мм	4000 мм	4000 мм	4000 мм	4000 мм
Момент затяжки з'єднання	30 Нм	30 Нм	30 Нм	30 Нм	90 Нм	90 Нм	90 Нм	90 Нм

РОЗУМНА АВТОМАТИЗАЦІЯ

Моніторинг і керування шинопроводом за допомогою G-BUS

G-BUS — це рівень автоматизації та моніторингу Gersan для сумісних шинопровідних систем, що надає видимість, керування та інтелектуальні можливості вашій мережі розподілу живлення.

Сумісно з обраними системами GNL, GL, GGD та GS

Без окремого кабелю передачі даних

Використовує сам шинопровід для передачі даних — швидкий монтаж і менша складність.

Віддалений моніторинг і керування

Безпечний доступ звідусіль для контролю стану, отримання сповіщень та впевненого керування.

Вимірювання, перемикання та планування

Відстежуйте ключові електричні параметри, автоматизуйте перемикання та плануйте операції.

Дізнатися про G-BUS Automation

Панель автоматизації G-BUS поверх шинопроводу Gersan з приймальними модулями

Застосування

GGD забезпечує потужний розподіл електроенергії для промислових і комерційних об'єктів, де потрібен широкий вибір трасувальних, ввідних та відгалужувальних аксесуарів.

Серверна зала дата-центру з рядами серверних стійок

Дата-центри

Надійний розподіл живлення до 1000 А для серверних залів дата-центрів.

Промисловий об'єкт комунального господарства з насосами та трубопроводами

Інфраструктура та комунальне господарство

Надійний розподіл живлення для об'єктів комунального господарства та інших об'єктів життєзабезпечення.

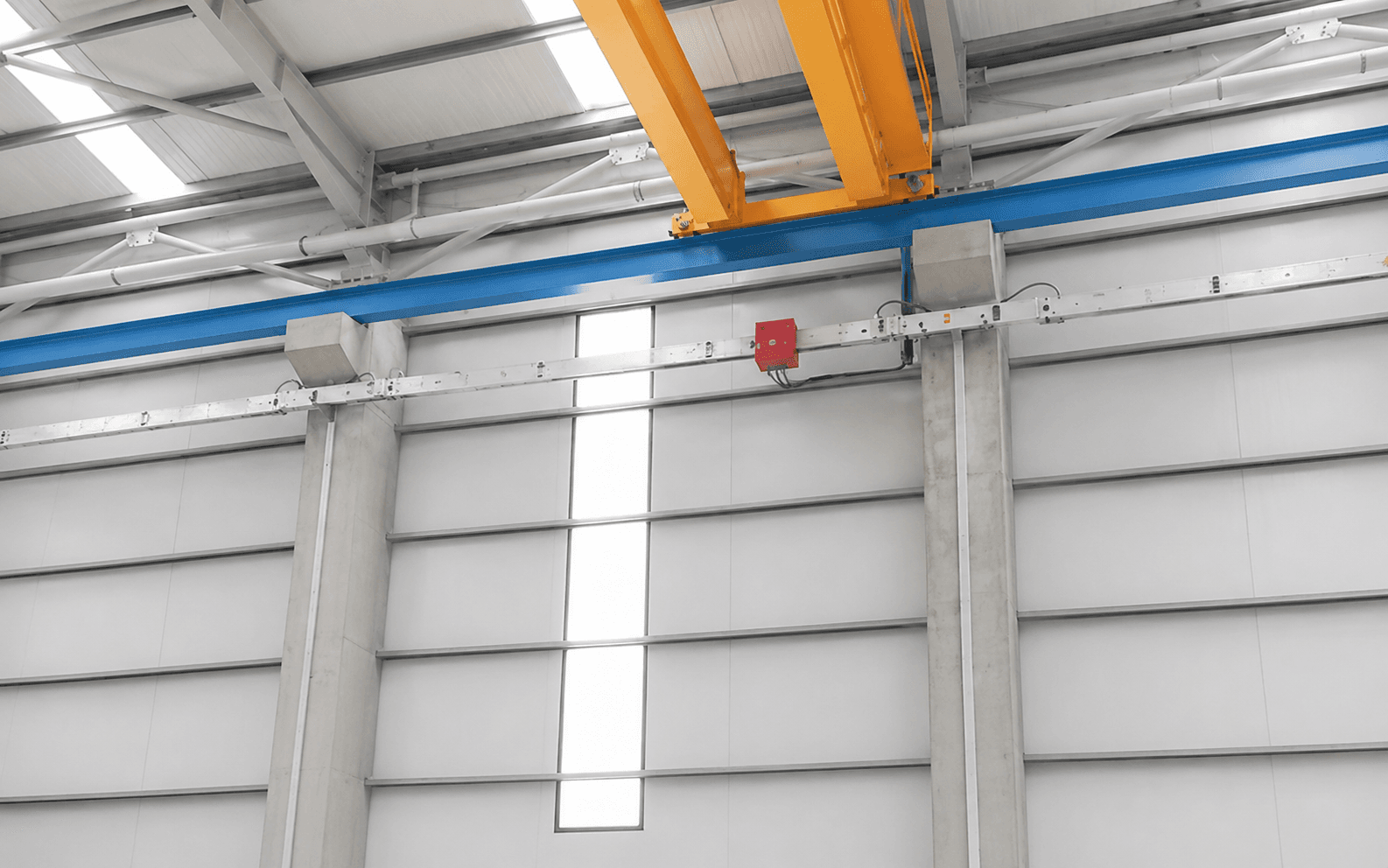

Інтер'єр промислового виробничого об'єкта

Промислові об'єкти

Розподіл потужного струму для виробничих зон та промислових приміщень з ємністю до 1000 А.

Освітлені комерційні офісні вежі в сутінках

Комерційні будівлі

Адаптивний розподіл живлення для офісів, торговельних приміщень та багатофункціональних комерційних об'єктів.

Промисловий склад із безперервним освітленням над стелажами

Склади та логістичні центри

Безперервний розподіл живлення над складськими проходами та логістичними ділянками.

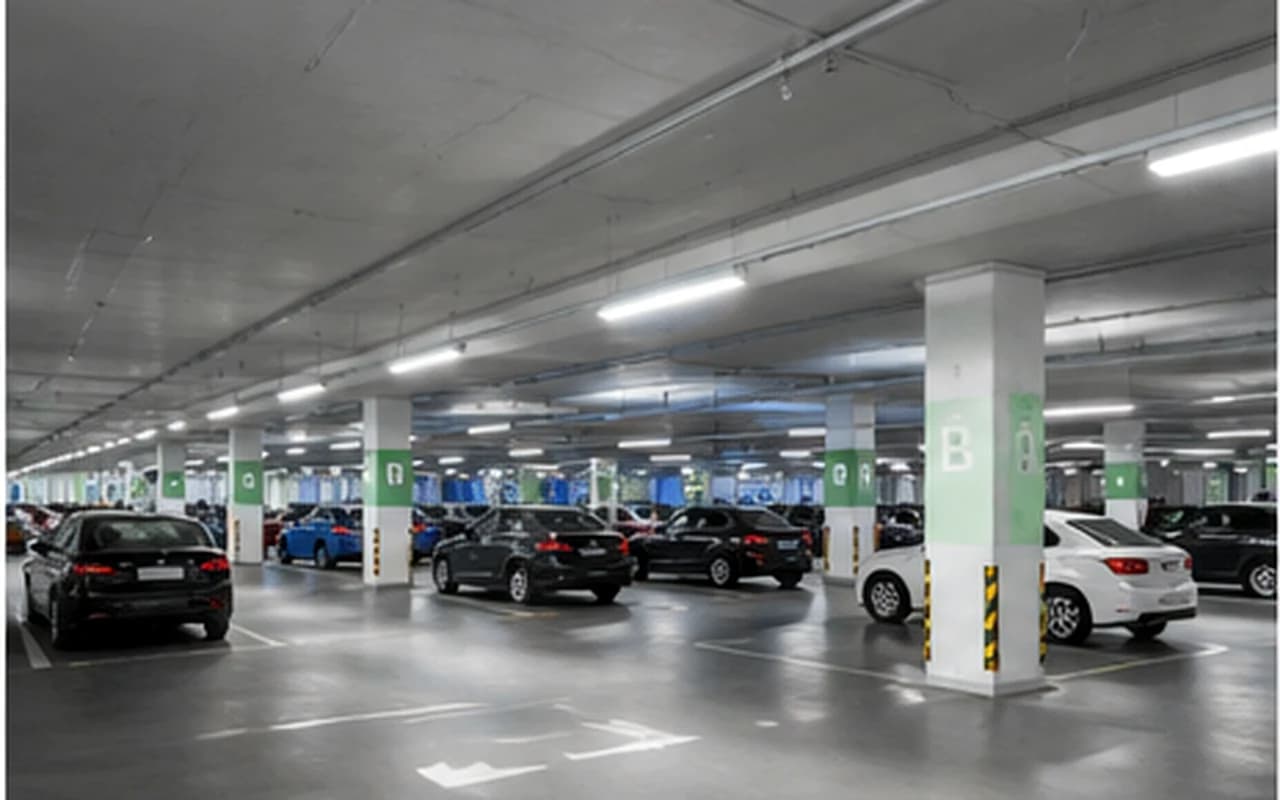

Паркінг з надстельовим освітленням та розподілом живлення
