ОФІЦІЙНИЙ ДИСТРИБ’ЮТОР В УКРАЇНІШинопровідна система з литою ізоляцією

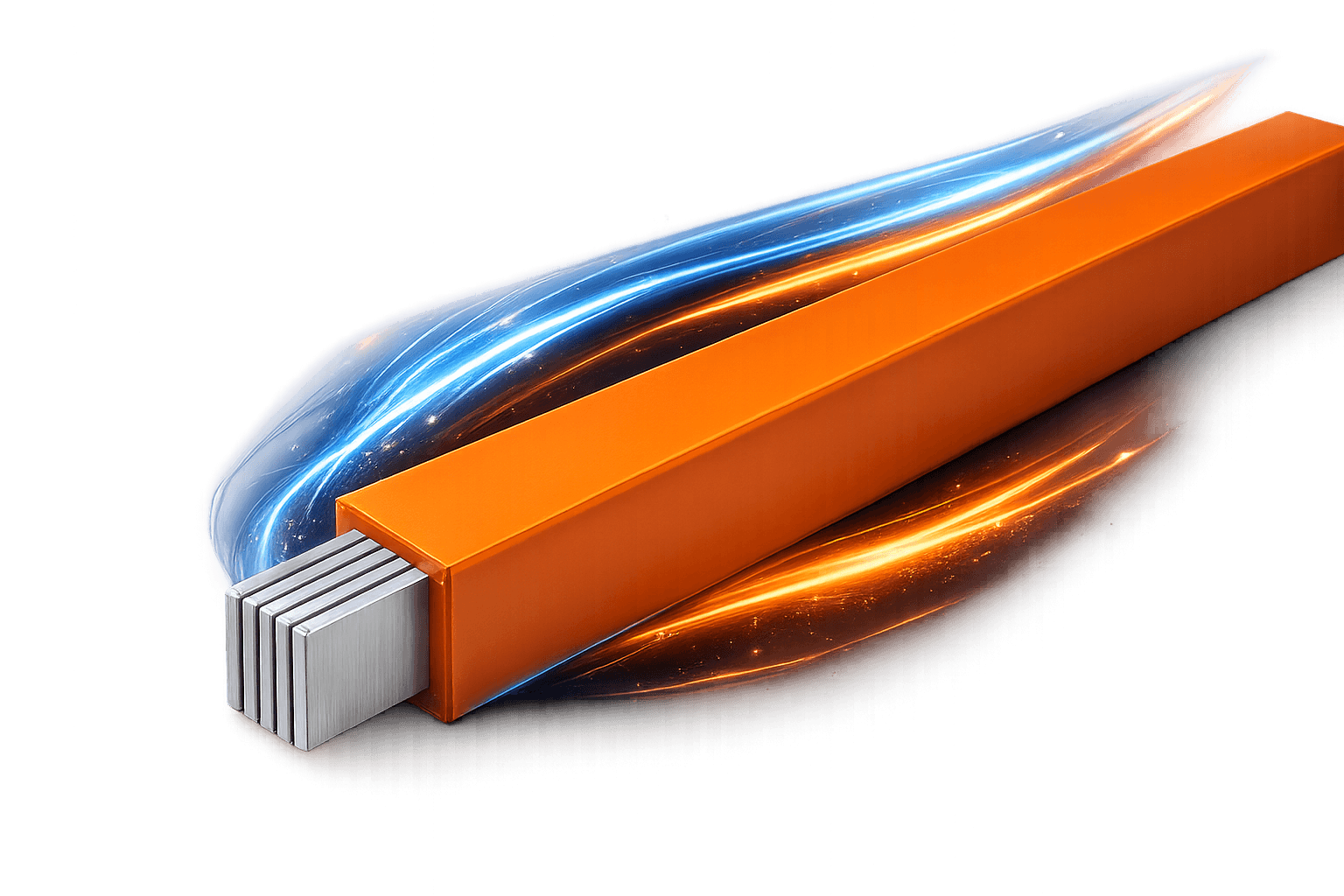

GR Cast Resin — шинопровідна система з повністю литою ізоляцією, IP68, на 500–6300 А, розроблена для вологих, солоних та корозійних умов експлуатації. Доступна у варіантах з алюмінієвими (GR-A, до 5000 А) або мідними (GR-C, до 6300 А) провідниками, з безшовними поворотними елементами та болтовим (bolt-on) з'єднанням.
Шинопровідна система IP68 з литою ізоляцією для вологих, солоних та інших складних умов експлуатації.
| Параметр | 500A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | 2500A | 3200A | 4000A | 5000A |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номінальний струм (In) | 500 А | 630 А | 800 А | 1000 А | 1250 А | 1600 А | 2000 А | 2500 А | 3200 А | 4000 А | 5000 А |
| Ізоляційна напруга (Ui) | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ | 36 кВ |
| Переріз фаза/нуль/земля (Sf) | 660 мм² | 660 мм² | 660 мм² | 660 мм² | 660 мм² | 780 мм² | 1080 мм² | 1080 мм² | 1560 мм² | 2160 мм² | 2160 мм² |
| Струм короткого замикання фази, 1с (Icw) | 50 кА | 50 кА | 50 кА | 50 кА | 50 кА | 50 кА | 50 кА | 50 кА | 100 кА | 100 кА | 100 кА |
| Піковий струм фази (Ipk) | 110 кА | 110 кА | 110 кА | 110 кА | 110 кА | 110 кА | 110 кА | 110 кА | 220 кА | 220 кА | 220 кА |
| Опір фази (R1) | 0,062 мОм/м | 0,062 мОм/м | 0,062 мОм/м | 0,062 мОм/м | 0,062 мОм/м | 0,038 мОм/м | 0,029 мОм/м | 0,029 мОм/м | 0,019 мОм/м | 0,015 мОм/м | 0,015 мОм/м |
| Реактанс фази (X1) | 0,015 мОм/м | 0,015 мОм/м | 0,015 мОм/м | 0,015 мОм/м | 0,015 мОм/м | 0,030 мОм/м | 0,014 мОм/м | 0,014 мОм/м | 0,015 мОм/м | 0,007 мОм/м | 0,007 мОм/м |
| Імпеданс фази (Z1) | 0,064 мОм/м | 0,064 мОм/м | 0,064 мОм/м | 0,064 мОм/м | 0,064 мОм/м | 0,048 мОм/м | 0,032 мОм/м | 0,032 мОм/м | 0,024 мОм/м | 0,016 мОм/м | 0,016 мОм/м |
| Матеріал провідника | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) |
| Ступінь захисту | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
GR-A3 030105–030125 / GR-A5 050105–050125 · GR-C3 030105–030132 / GR-C5 050105–050132 (500–2500 А GR-A / 500–3200 А GR-C)
Болтовий (bolt-on) елемент шинопроводу довжиною 3000 мм у конфігурації 3P або 3P+N+Pe, доступний з алюмінієвими (GR-A) або мідними (GR-C) провідниками.
GR-A3 030105–030125 / GR-A5 050105–050125 · GR-C3 030105–030132 / GR-C5 050105–050132 (500–2500 А GR-A / 500–3200 А GR-C)
Болтовий елемент довільної довжини; довжина вказується при замовленні, доступний з алюмінієвими (GR-A) або мідними (GR-C) провідниками.
GR-A3 TS 05–25 / GR-A5 TS 05–25 · GR-C3 TS 05–32 / GR-C5 TS 05–32 (500–2500 А GR-A / 500–3200 А GR-C)
Болтовий елемент підключення, що з'єднує лінію шинопроводу безпосередньо з панеллю або трансформатором.
GR-A3 VE 05–25 / GR-A5 VE 05–25 · GR-C3 VE 05–32 / GR-C5 VE 05–32 (500–2500 А GR-A / 500–3200 А GR-C)
Безшовний поворотний елемент 90° для маршрутизації у вертикальній площині.
GR-A3 HE 05–25 / GR-A5 HE 05–25 · GR-C3 HE 05–32 / GR-C5 HE 05–32 (500–2500 А GR-A / 500–3200 А GR-C)
Безшовний поворотний елемент 90° для маршрутизації у горизонтальній площині.
Повний каталог продукції, що охоплює всі шинопровідні системи Gersan, включно з технічними даними, кодами замовлення та кресленнями GR.
PDF · 25.1 MBКороткий довідник із з'єднання елементів шинопроводу GR з литою ізоляцією та закриття кришок з'єднання.
PDFПотрібна технічна інформація?
Запросіть технічні паспорти, креслення та документацію для обраної шинопровідної системи.
Застосування

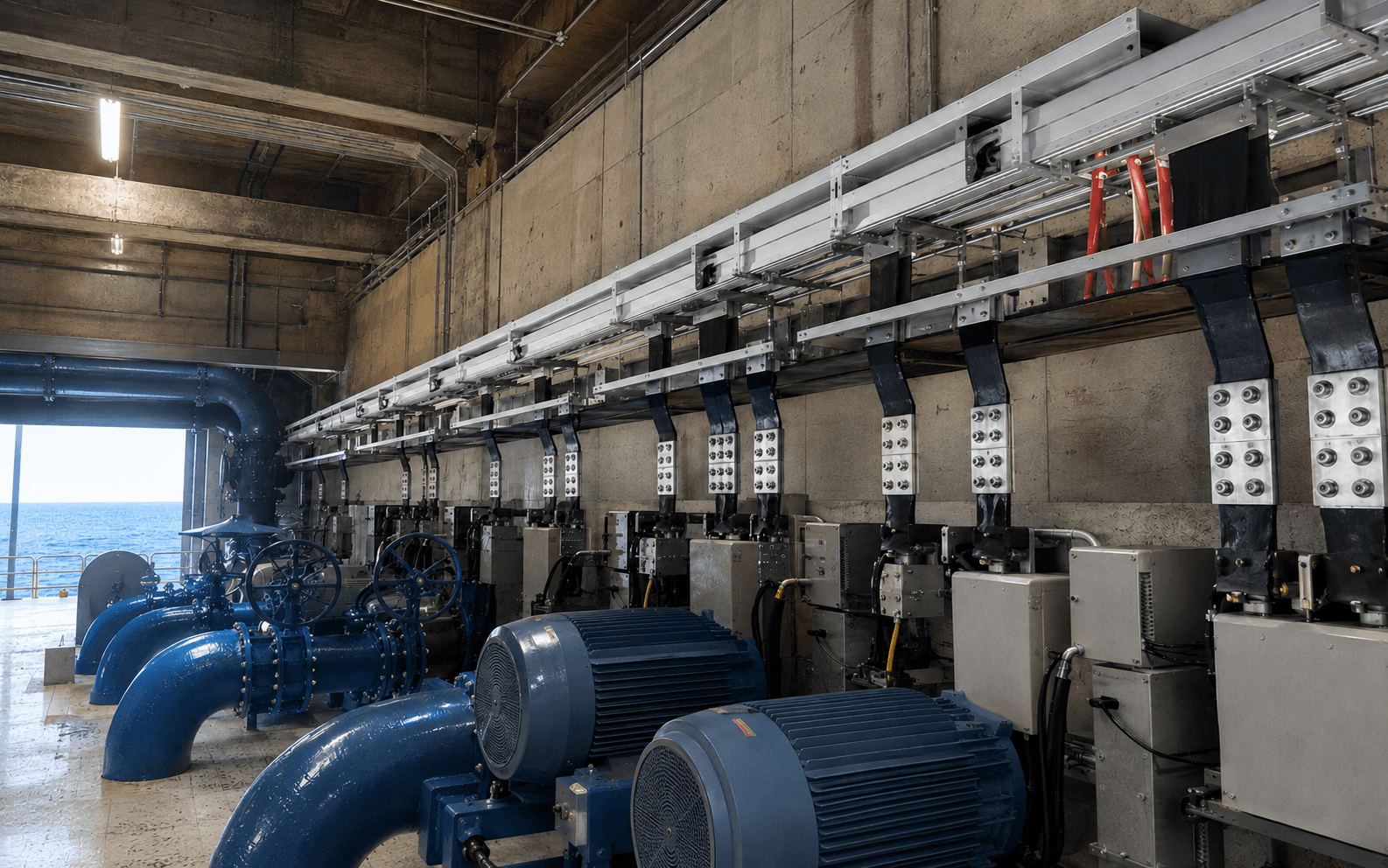

GR Cast Resin забезпечує корозійностійкий розподіл живлення IP68 для вологих, солоних та складних промислових середовищ.

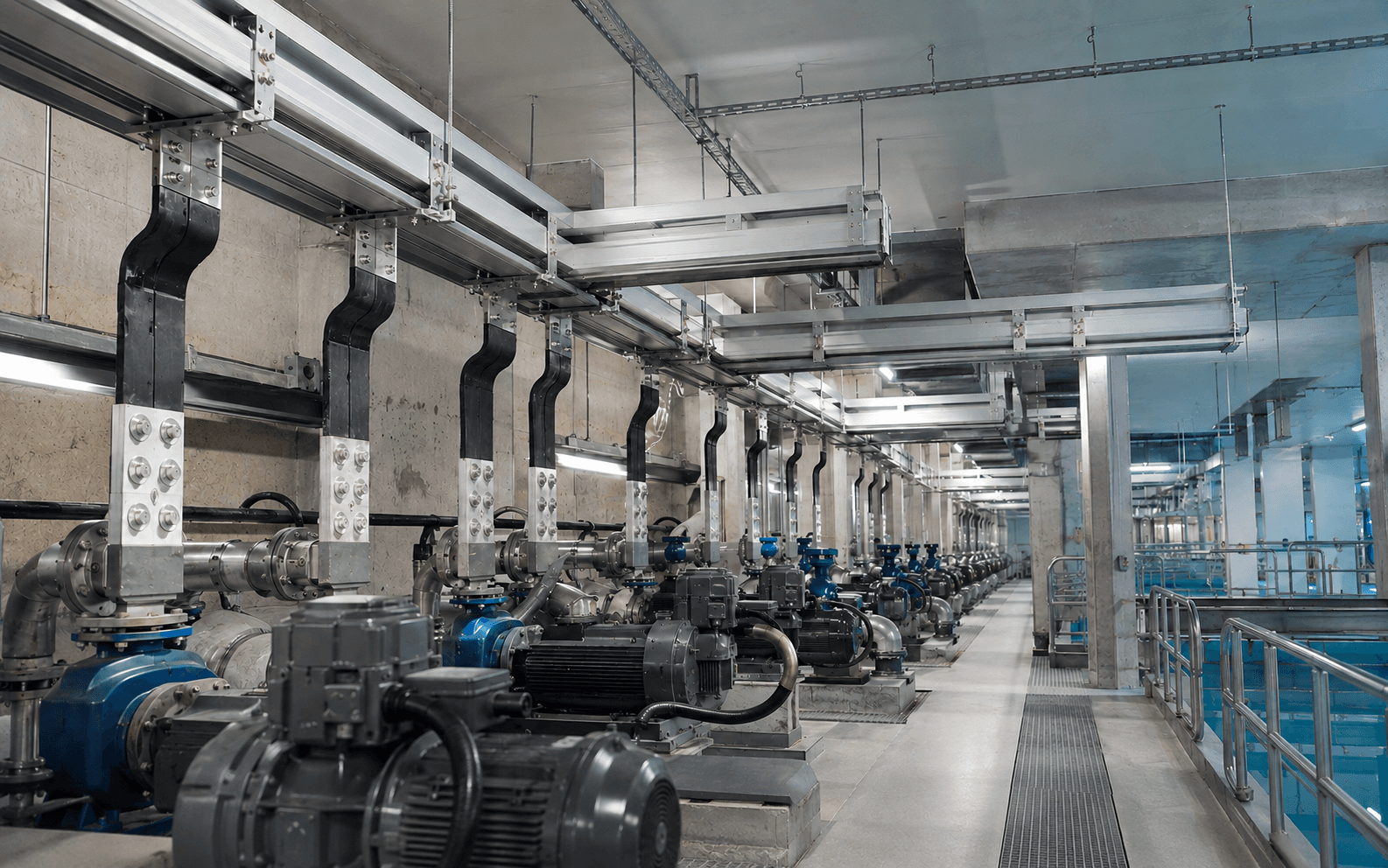

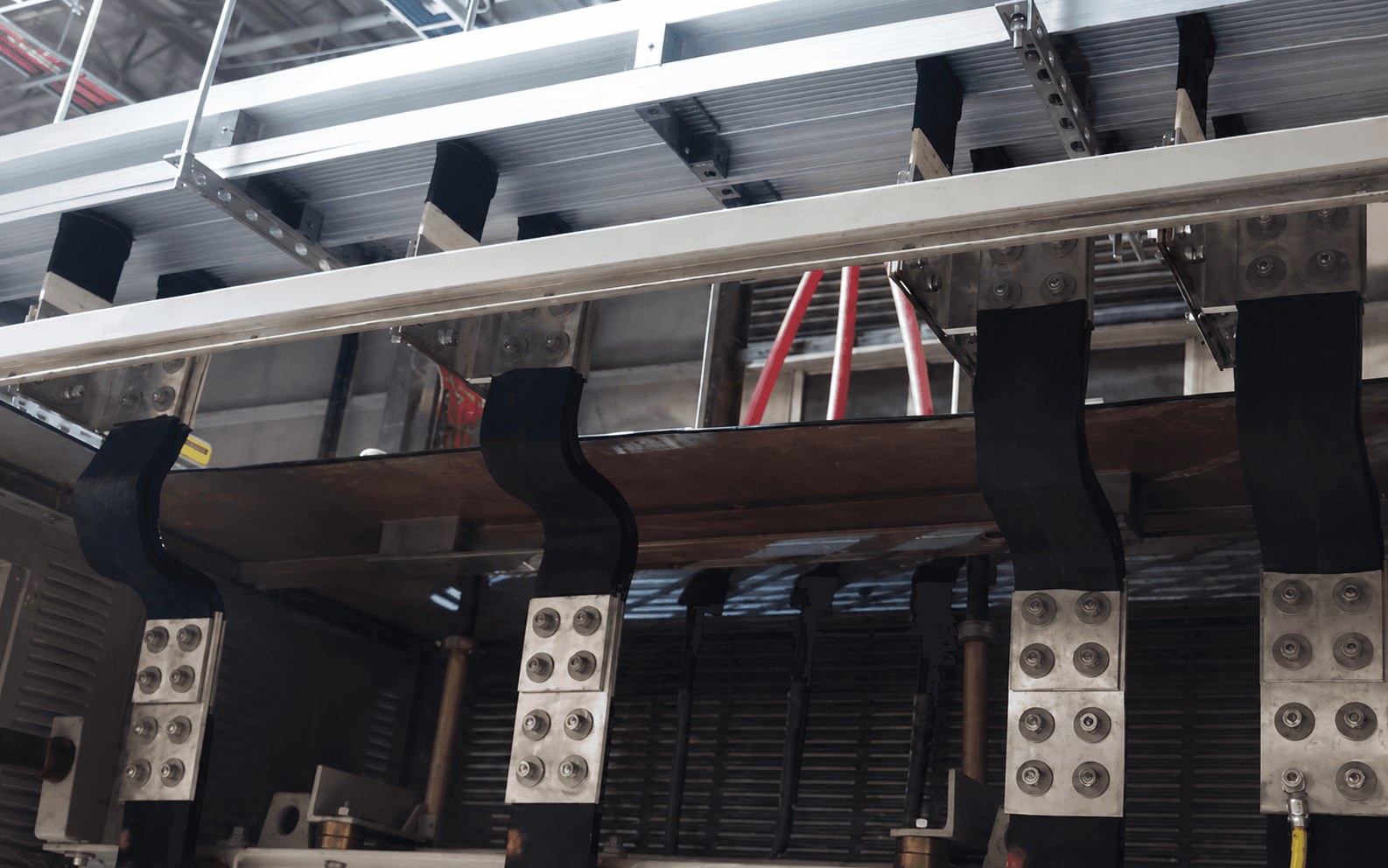

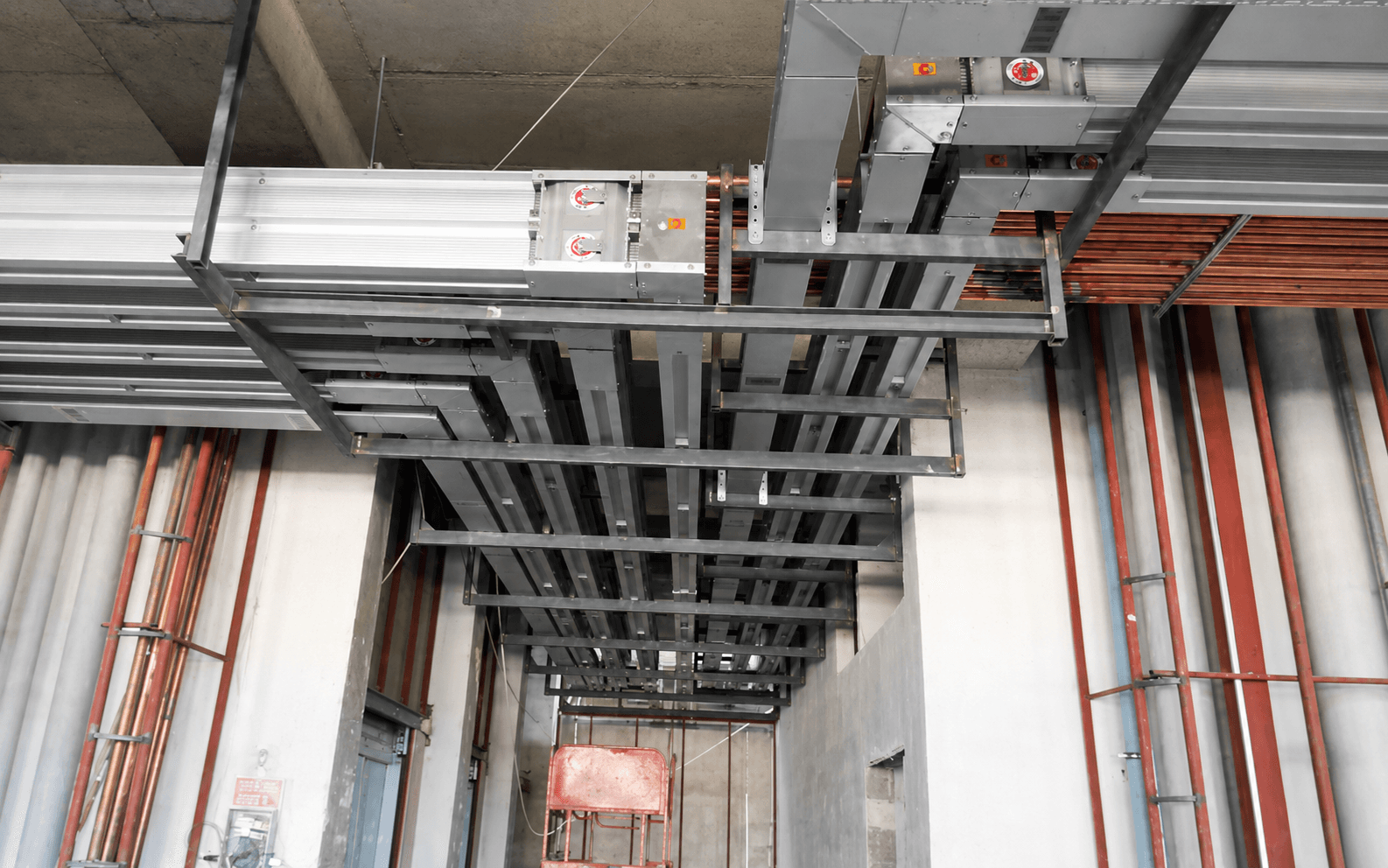

Розподіл живлення над промисловими об'єктами зі складними умовами експлуатації.
Розподіл живлення з литою ізоляцією для комунальних об'єктів та інших об'єктів життєзабезпечення.
Надійний розподіл потужного струму для серверних залів дата-центрів.

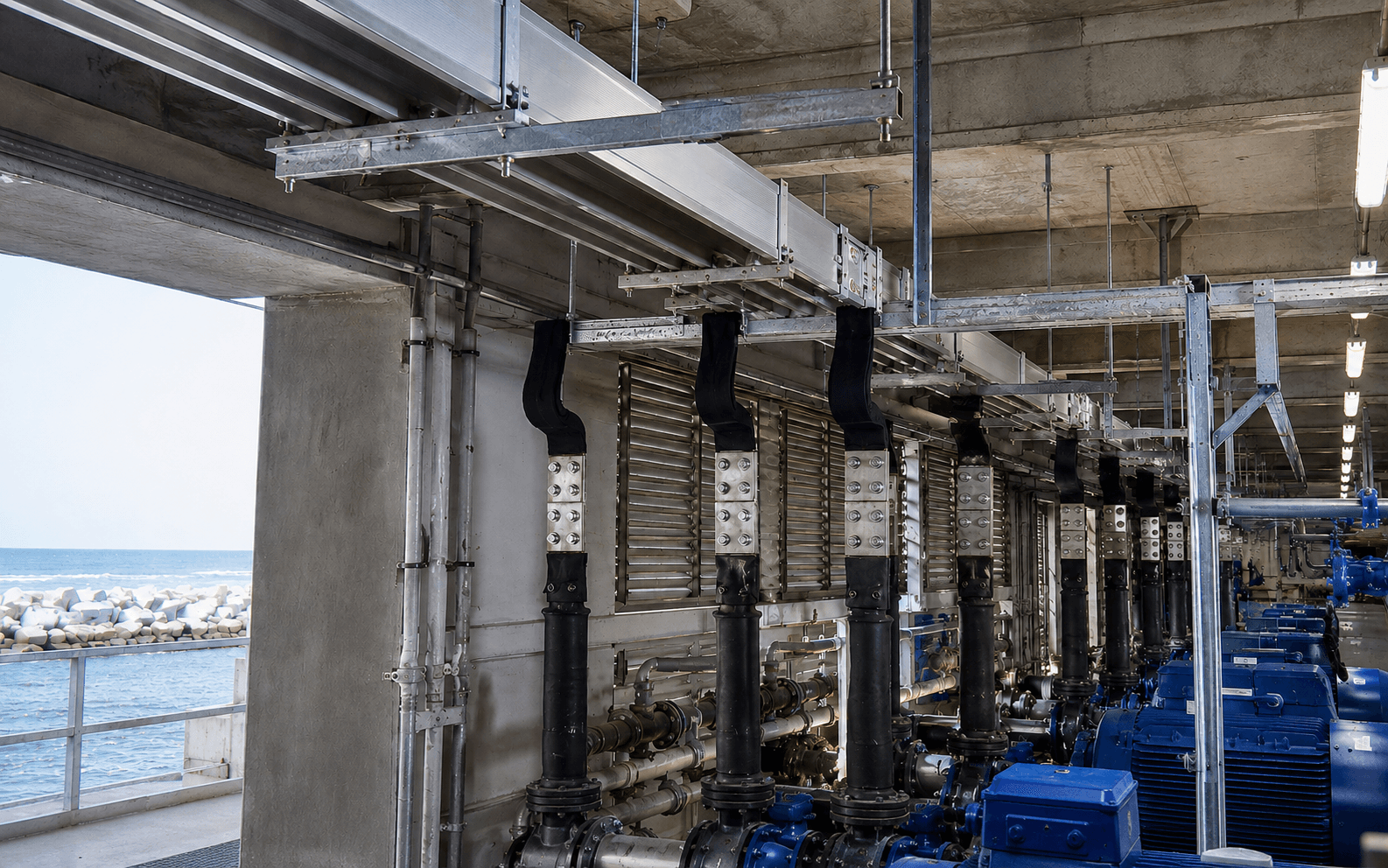

Корозійностійкий розподіл живлення для прибережних та офшорних вітрових і сонячних електростанцій.
Розподіл живлення у вологих та солоних середовищах для портів, аеропортів і транспортних вузлів.
Розподіл живлення над промисловими об'єктами зі складними умовами експлуатації.
Інженерна підтримка
Надайте нашій технічній команді вимоги до струму, умови монтажу та поточну стадію проєкту.
