ОФІЦІЙНИЙ ДИСТРИБ’ЮТОР В УКРАЇНІШинопровідна система Super Compact

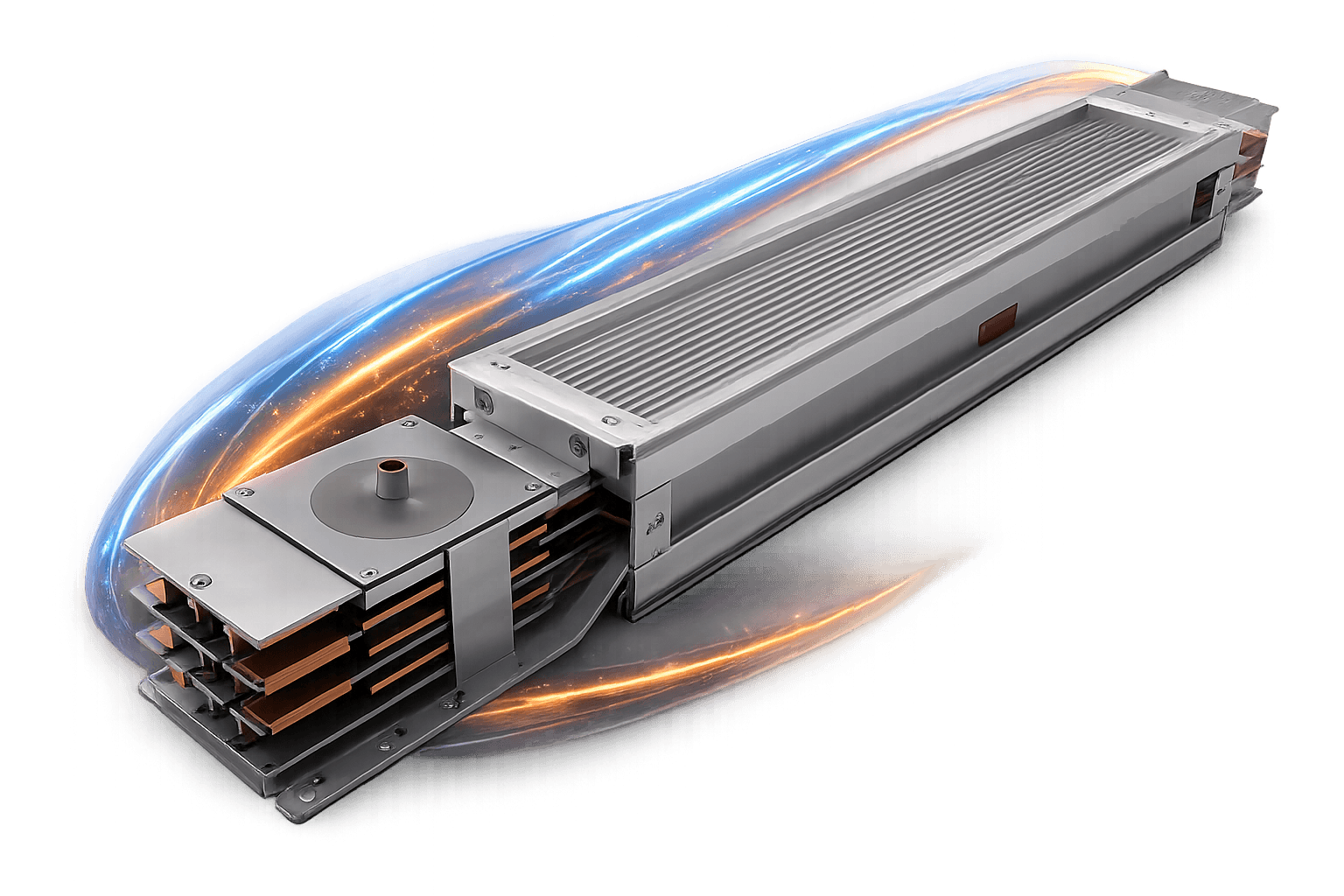

GS Super Compact — шинопровідна система на 400–6300 А для потужної інфраструктури, підключення трансформаторів і розподільних щитів. Доступна у варіантах з алюмінієвими (GSA) або мідними (GSC) провідниками, з болтовим (bolt-on) та штепсельним (plug-in) з'єднанням, а також спеціальним асортиментом аксесуарів для підключення до трансформаторів і панелей.
Компактна високострумова система для інфраструктурних об’єктів, трансформаторних і щитових підключень.
| Параметр | 400A | 500A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | 2500A | 3200A | 4000A | 5000A | 6300A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номінальний струм (In) | 400 А | 500 А | 630 А | 800 А | 1000 А | 1250 А | 1600 А | 2000 А | 2500 А | 3200 А | 4000 А | 5000 А | 6300 А |
| Номінальна робоча напруга (Ue) | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В |
| Ізоляційна напруга (Ui) | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В | 1000 В |
| Частота (fn) | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц |
| Переріз фазного провідника (Sf) | 240 мм² | 240 мм² | 240 мм² | 240 мм² | 330 мм² | 450 мм² | 780 мм² | 1080 мм² | 1320 мм² | 1560 мм² | 2160 мм² | 3240 мм² | 4320 мм² |
| Переріз нульового провідника (SN) | 240 мм² | 240 мм² | 240 мм² | 240 мм² | 330 мм² | 450 мм² | 780 мм² | 1080 мм² | 1320 мм² | 1560 мм² | 2160 мм² | 3240 мм² | 4320 мм² |
| Переріз шини заземлення (SPE) | 120 мм² | 120 мм² | 120 мм² | 120 мм² | 165 мм² | 225 мм² | 390 мм² | 540 мм² | 660 мм² | 780 мм² | 1080 мм² | 1620 мм² | 2160 мм² |
| Переріз алюмінієвого корпусу (SH) | 1280 мм² | 1280 мм² | 1280 мм² | 1280 мм² | 1354 мм² | 1450 мм² | 2390 мм² | 2603 мм² | 4590 мм² | 4780 мм² | 5206 мм² | 7810 мм² | 10412 мм² |
| Струм короткого замикання фази, 1 с (Icw) | 50 кА | 50 кА | 50 кА | 50 кА | 50 кА | 65 кА | 65 кА | 65 кА | 90 кА | 100 кА | 120 кА | 150 кА | 150 кА |
| Піковий витримуваний струм фази (Ipk) | 110 кА | 110 кА | 110 кА | 110 кА | 110 кА | 150 кА | 150 кА | 150 кА | 200 кА | 220 кА | 264 кА | 330 кА | 330 кА |
| Струм короткого замикання нуля, 1 с (Icw) | 30 кА | 30 кА | 30 кА | 30 кА | 30 кА | 40 кА | 40 кА | 40 кА | 54 кА | 63 кА | 72 кА | 90 кА | 90 кА |
| Піковий витримуваний струм нуля (Ipk) | 63 кА | 63 кА | 63 кА | 63 кА | 63 кА | 92 кА | 92 кА | 92 кА | 120 кА | 132 кА | 158 кА | 198 кА | 198 кА |
| Опір фази (R20) | 0,091 мОм/м | 0,091 мОм/м | 0,091 мОм/м | 0,091 мОм/м | 0,068 мОм/м | 0,047 мОм/м | 0,037 мОм/м | 0,026 мОм/м | 0,021 мОм/м | 0,018 мОм/м | 0,013 мОм/м | 0,008 мОм/м | 0,003 мОм/м |
| Опір фази (R1) | 0,064 мОм/м | 0,080 мОм/м | 0,100 мОм/м | 0,125 мОм/м | 0,091 мОм/м | 0,062 мОм/м | 0,026 мОм/м | 0,029 мОм/м | 0,027 мОм/м | 0,013 мОм/м | 0,018 мОм/м | 0,014 мОм/м | 0,004 мОм/м |
| Реактивний опір фази (X1) | 0,017 мОм/м | 0,021 мОм/м | 0,026 мОм/м | 0,033 мОм/м | 0,023 мОм/м | 0,015 мОм/м | 0,032 мОм/м | 0,014 мОм/м | 0,017 мОм/м | 0,018 мОм/м | 0,009 мОм/м | 0,004 мОм/м | 0,006 мОм/м |
| Повний опір фази (Z1) | 0,066 мОм/м | 0,083 мОм/м | 0,103 мОм/м | 0,129 мОм/м | 0,094 мОм/м | 0,064 мОм/м | 0,045 мОм/м | 0,032 мОм/м | 0,032 мОм/м | 0,023 мОм/м | 0,020 мОм/м | 0,015 мОм/м | 0,006 мОм/м |
| Матеріал провідника | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) | Алюміній (EC Grade) |
| Ступінь захисту | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
| Стандартна довжина елемента | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм | 4000 мм |
GSAB 050104–200460 · GSCB 050104–150360 (400–6300 А)
4000 мм болтовий елемент шинопроводу в конфігурації 3P+N+1/2 PE, з алюмінієвими (GSA) або мідними (GSC) провідниками.

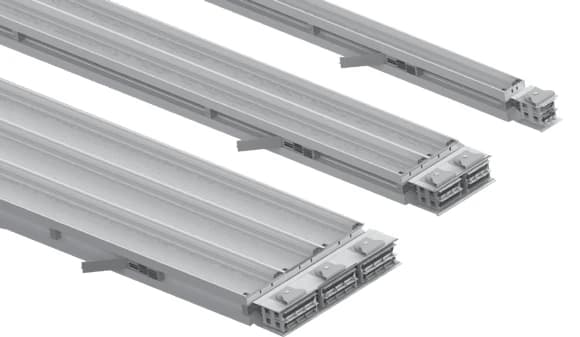

GSAP 050104–200460 · GSCP 050104–150360 (400–6300 А)
4000 мм штепсельний елемент шинопроводу в конфігурації 3P+N+1/2 PE, з алюмінієвими (GSA) або мідними (GSC) провідниками.
GSAB 0501041–2004601 · GSCB 0501041–1503601 (400–6300 А)
Елемент довільної довжини (370–3999 мм), болтовий; розмір X вказується при замовленні.
GSAP 0501041–2004601 · GSCP 0501041–1503601 (400–6300 А)
Елемент довільної довжини (1000–3999 мм), штепсельний; розмір X вказується при замовленні.
GSA HE 04R–60R · GSC HE 04R–60R (400–6300 А)
Елемент зміни горизонтального напрямку на 90°, правий.
GSA HE 04L–60L · GSC HE 04L–60L (400–6300 А)
Елемент зміни горизонтального напрямку на 90°, лівий.
GSA VE 04R–60R · GSC VE 04R–60R (400–6300 А)
Елемент зміни вертикального напрямку на 90°, правий.
GSA VE 04L–60L · GSC VE 04L–60L (400–6300 А)
Елемент зміни вертикального напрямку на 90°, лівий.
GSA HZ 04R–60R · GSC HZ 04R–60R (400–6300 А)
Зміщує трасу на паралельну горизонтальну вісь, праве.
GSA HZ 04L–60L · GSC HZ 04L–60L (400–6300 А)
Зміщує трасу на паралельну горизонтальну вісь, ліве.
GSA VZ 04R–60R · GSC VZ 04R–60R (400–6300 А)
Зміщує трасу на паралельну вертикальну вісь, праве.
GSA VZ 04L–60L · GSC VZ 04L–60L (400–6300 А)
Зміщує трасу на паралельну вертикальну вісь, ліве.
GSA TE 04R–60R · GSC TE 04R–60R (400–6300 А)
T-подібний елемент для розгалуження лінії шинопроводу в третьому напрямку.
GSA TE 04L–60L · GSC TE 04L–60L (400–6300 А)
T-подібний елемент для розгалуження лінії шинопроводу в третьому напрямку.
GSA RED1008–RED6050 · GSC RED1210–RED6050 (800–6300 А)
Переходить між сусідніми номінальними струмами в межах однієї лінії шинопроводу.
GSA YMDE 04–60 · GSC YMDE 04–60 (400–6300 А)
Компенсує будівельні структурні рухи; встановлюється в точках структурного розширення.
GSA YDE 04–60 · GSC YDE 04–60 (400–6300 А)
Компенсує теплове розширення на довгих прямих трасах.
GSA DDE 04–60 · GSC DDE 04–60 (400–6300 А)
Компенсує теплове розширення на довгих вертикальних трасах.
GSA FE 04R–60R · GSC FE 04R–60R (400–6300 А)
Правий ввідний елемент для живлення лінії шинопроводу.
GSA FE 04L–60L · GSC FE 04L–60L (400–6300 А)
Лівий ввідний елемент для живлення лінії шинопроводу.
GSA CF 04–60 · GSC CF 04–60 (400–6300 А)
Живить лінію шинопроводу з проміжної точки.
GSA PDC 04–60 · GSC PDC 04–60 (400–6300 А)
Змінює розташування фазних і нульового провідників для балансування імпедансу на довгих трасах.

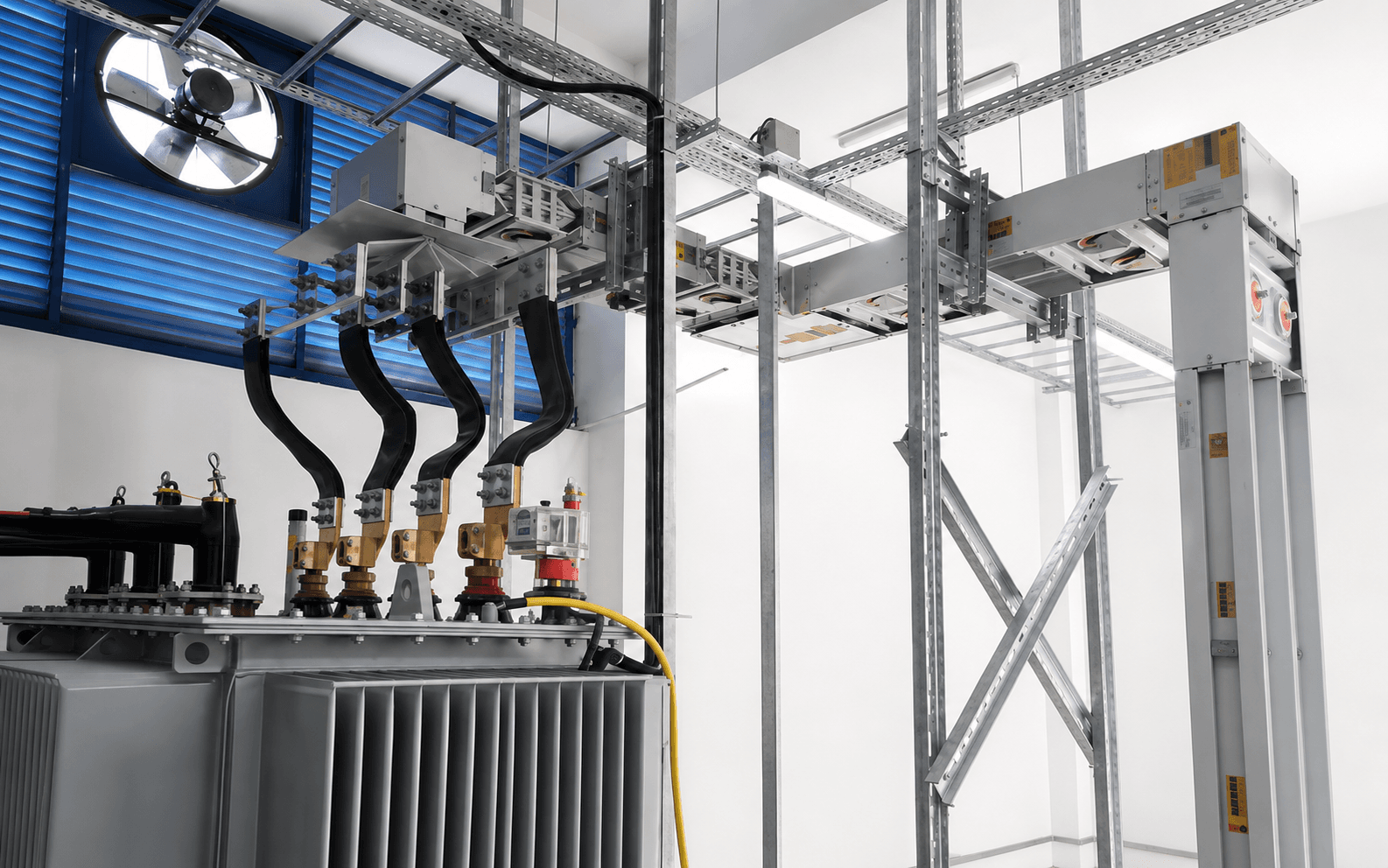

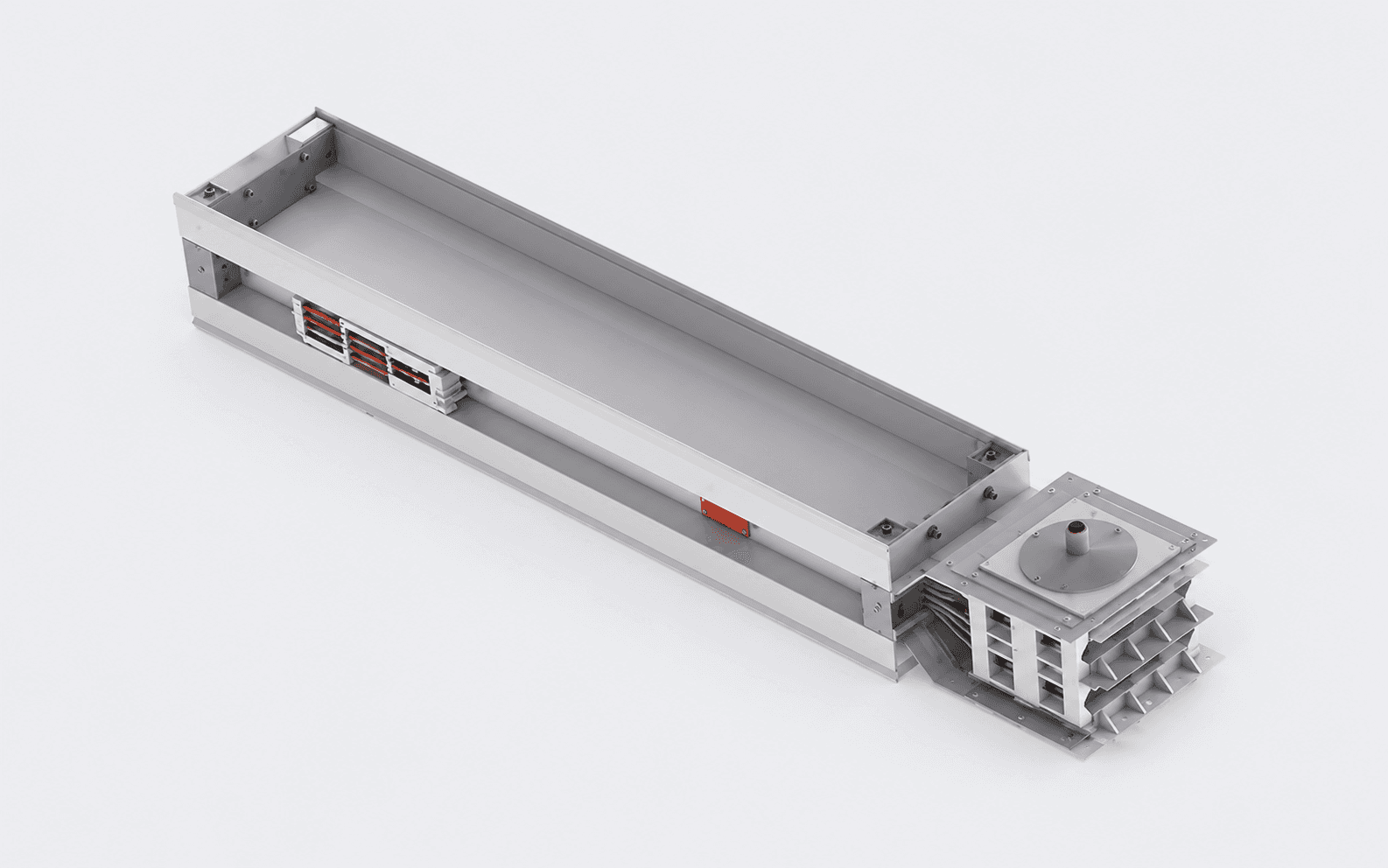

GSA/GSC PTS 04R–60R (400–6300 А)
З'єднує лінію шинопроводу безпосередньо з трансформатором з литою ізоляцією, праве.
GSA/GSC PTS 04L–60L (400–6300 А)
З'єднує лінію шинопроводу безпосередньо з трансформатором з литою ізоляцією, ліве.
GSA/GSC TS 04R–60R (400–6300 А)
Бокове з'єднання лінії шинопроводу з трансформатором або розподільним щитом, праве.
GSA/GSC TS 04L–60L (400–6300 А)
Бокове з'єднання лінії шинопроводу з трансформатором або розподільним щитом, ліве.
GSA/GSC PHE 04RR–60RR (400–6300 А)
Горизонтальний поворот для з'єднання з трансформатором/панеллю, орієнтація right-right.
GSA/GSC PHE 04RL–60RL (400–6300 А)
Горизонтальний поворот для з'єднання з трансформатором/панеллю, орієнтація right-left.
GSA/GSC PHE 04LR–60LR (400–6300 А)
Горизонтальний поворот для з'єднання з трансформатором/панеллю, орієнтація left-right.
GSA/GSC PHE 04LL–60LL (400–6300 А)
Горизонтальний поворот для з'єднання з трансформатором/панеллю, орієнтація left-left.
GSA/GSC PVE 04RR–60RR (400–6300 А)
Вертикальний поворот для з'єднання з трансформатором/панеллю, орієнтація right-right.
GSA/GSC PVE 04RL–60RL (400–6300 А)
Вертикальний поворот для з'єднання з трансформатором/панеллю, орієнтація right-left.
GSA/GSC PVE 04LR–60LR (400–6300 А)
Вертикальний поворот для з'єднання з трансформатором/панеллю, орієнтація left-right.
GSA/GSC PVE 04LL–60LL (400–6300 А)
Вертикальний поворот для з'єднання з трансформатором/панеллю, орієнтація left-left.

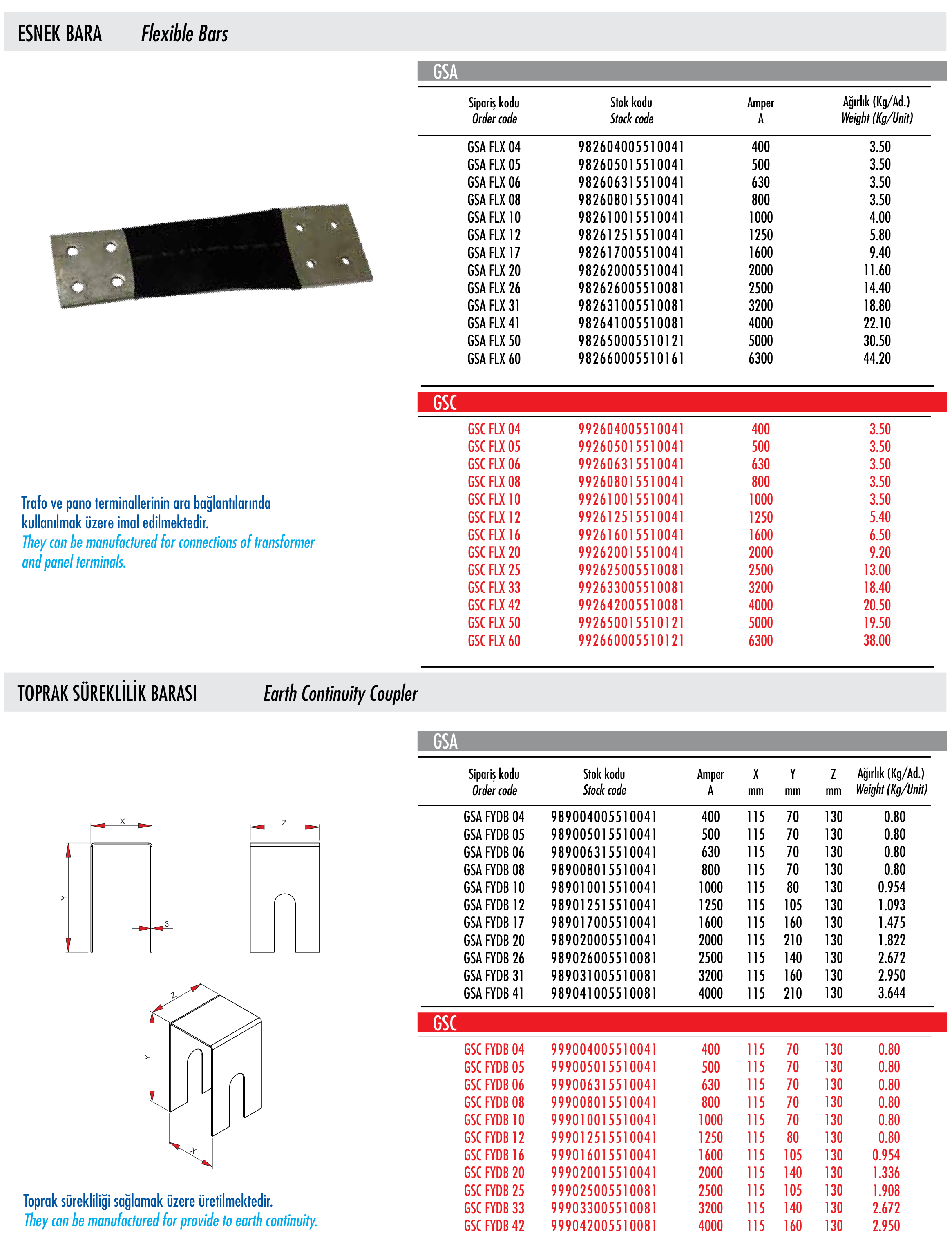

GSA/GSC FLX 04–60 (400–6300 А)
Гнучкий з'єднувач, що компенсує незначне зміщення або рух між секціями шинопроводу.
GSA FYDB 04–41 · GSC FYDB 04–42 (400–4000 А)
Забезпечує безперервність заземлення через з'єднання шинопроводу.

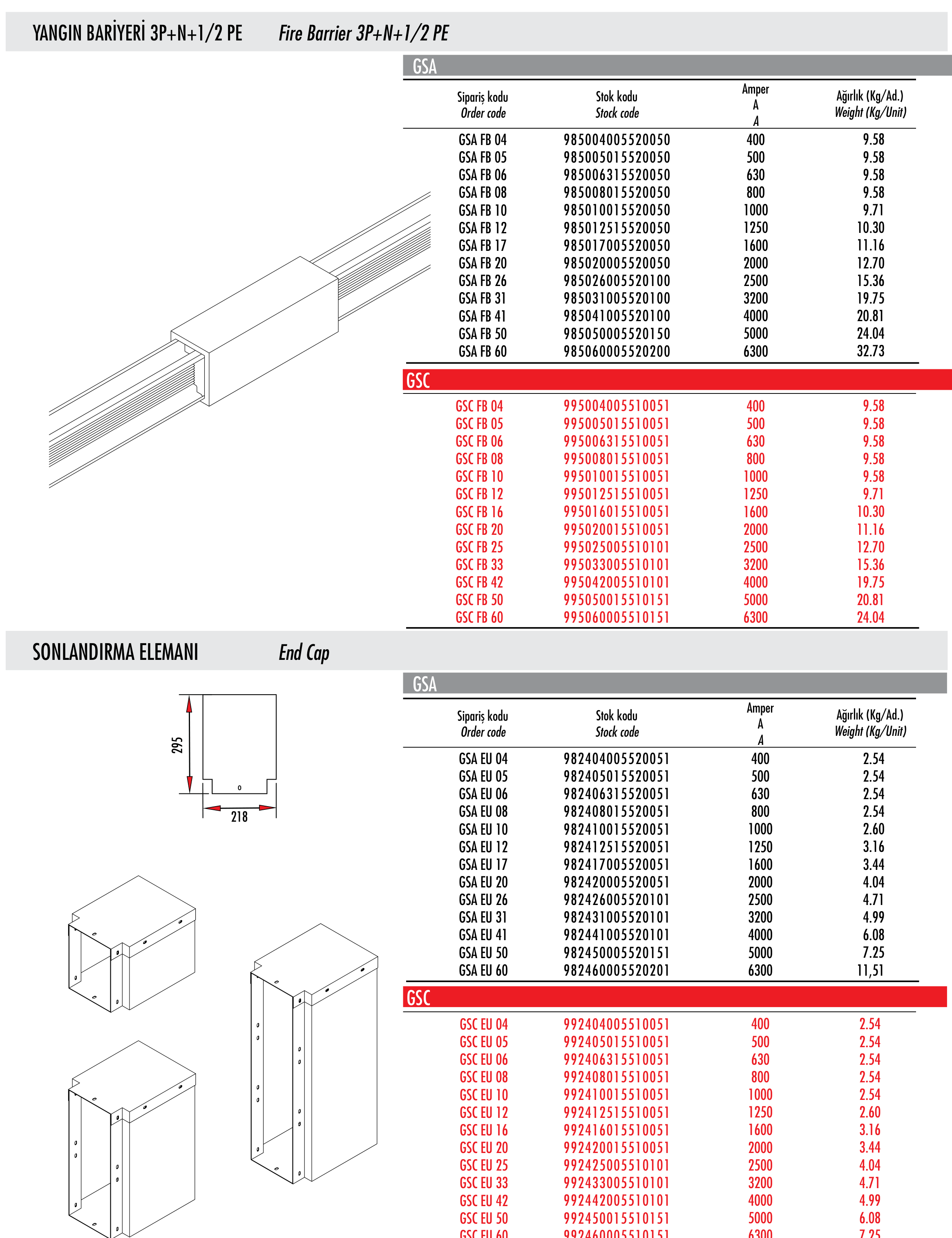

GSA FB 04–60 · GSC FB 04–60 (400–6300 А)
Протипожежний елемент для проходів шинопроводу через вогнестійкі стіни та перекриття.
GSA EU 04–60 · GSC EU 04–60 (400–6300 А)
Закриває відкритий кінець ввідного елемента в кінці лінії.
BX-SYK160–630 / BX-MCCB160–1000 (GSA і GSC)
Болтова відгалужувальна коробка типу SYK або MCCB для захищеного підключення підсхем.
P-SYK160–630 / P-MCCB160–630 (GSA)
Штепсельна відгалужувальна коробка типу SYK або MCCB для захищеного підключення підсхем.

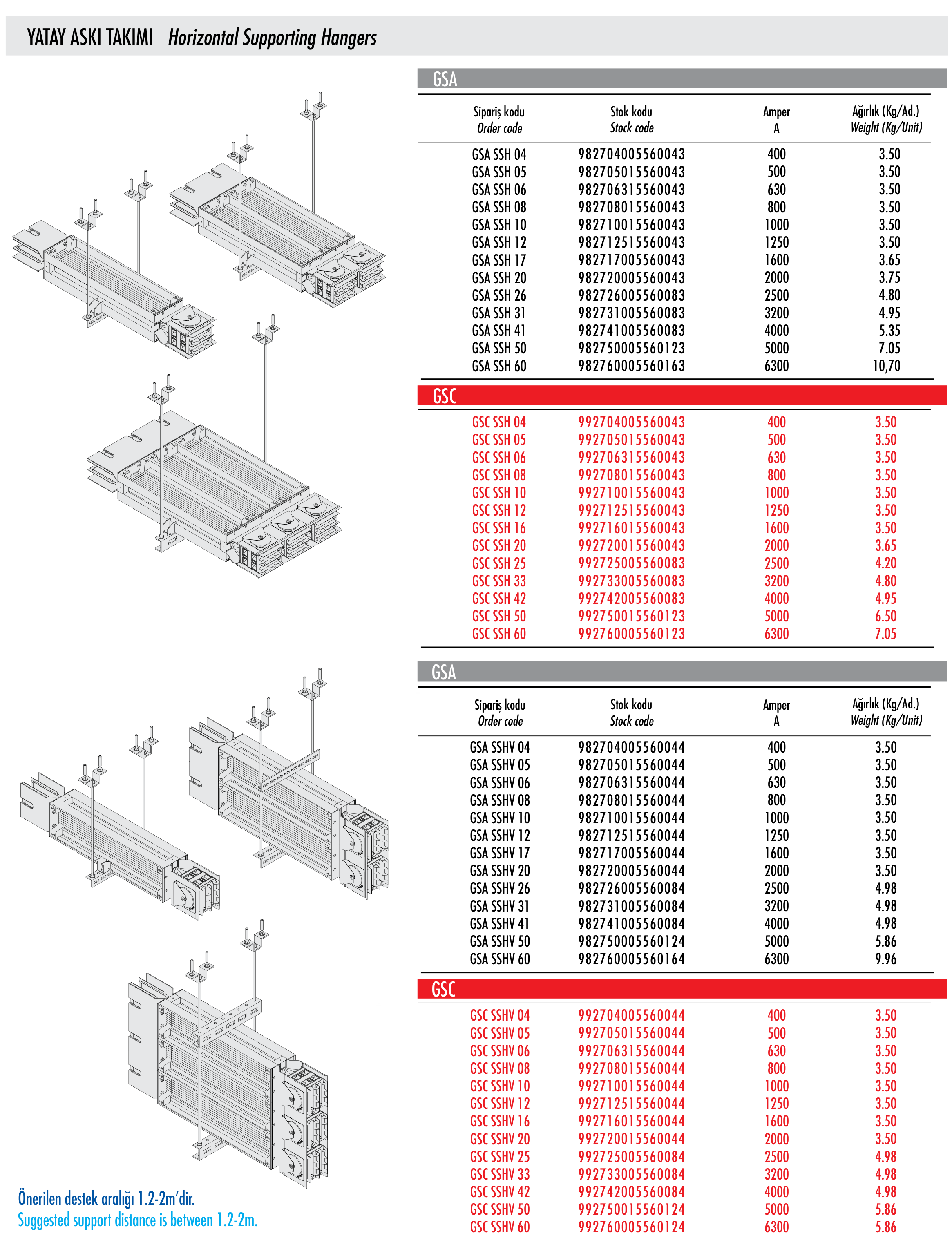

GSA/GSC SSH 04–60 (400–6300 А)
Горизонтальний опорний підвіс; рекомендована відстань — 1,2–2 м.
GSA/GSC SSHV 04–60 (400–6300 А)
Варіант горизонтального опорного підвісу для вертикального кріплення; рекомендована відстань — 1,2–2 м.
GSA/GSC SSV 04–60 (400–6300 А)
Опорний підвіс для вертикальних ліній шинопроводу.
GSA/GSC SSV 04-1–60-1 (400–6300 А)
Альтернативний опорний підвіс для вертикальних ліній і стояків.
GS TK-C / TK-K
Загальний підвіс для кріплення лінії шинопроводу.
Повний каталог з усіма шинопровідними системами Gersan, включно з технічними даними GS.
PDF · 25,1 МБКороткий довідник із з'єднання двох елементів шинопроводу GS: вирівнювання, збірка з'єднання та закриття кришок з'єднання.
PDFПотрібна технічна інформація?
Запросіть технічні паспорти, креслення та документацію для обраної шинопровідної системи.
РОЗУМНА АВТОМАТИЗАЦІЯ
G-BUS — це рівень автоматизації та моніторингу Gersan для сумісних шинопровідних систем, що надає видимість, керування та інтелектуальні можливості вашій мережі розподілу живлення.
Сумісно з обраними системами GNL, GL, GGD та GS
Використовує сам шинопровід для передачі даних — швидкий монтаж і менша складність.
Безпечний доступ звідусіль для контролю стану, отримання сповіщень та впевненого керування.
Відстежуйте ключові електричні параметри, автоматизуйте перемикання та плануйте операції.
Застосування
GS Super Compact забезпечує розподіл дуже потужного струму для трансформаторних приміщень, підключення розподільних пристроїв та великих інфраструктурних проєктів.
Надійний розподіл живлення до 6300 А для серверних залів дата-центрів.

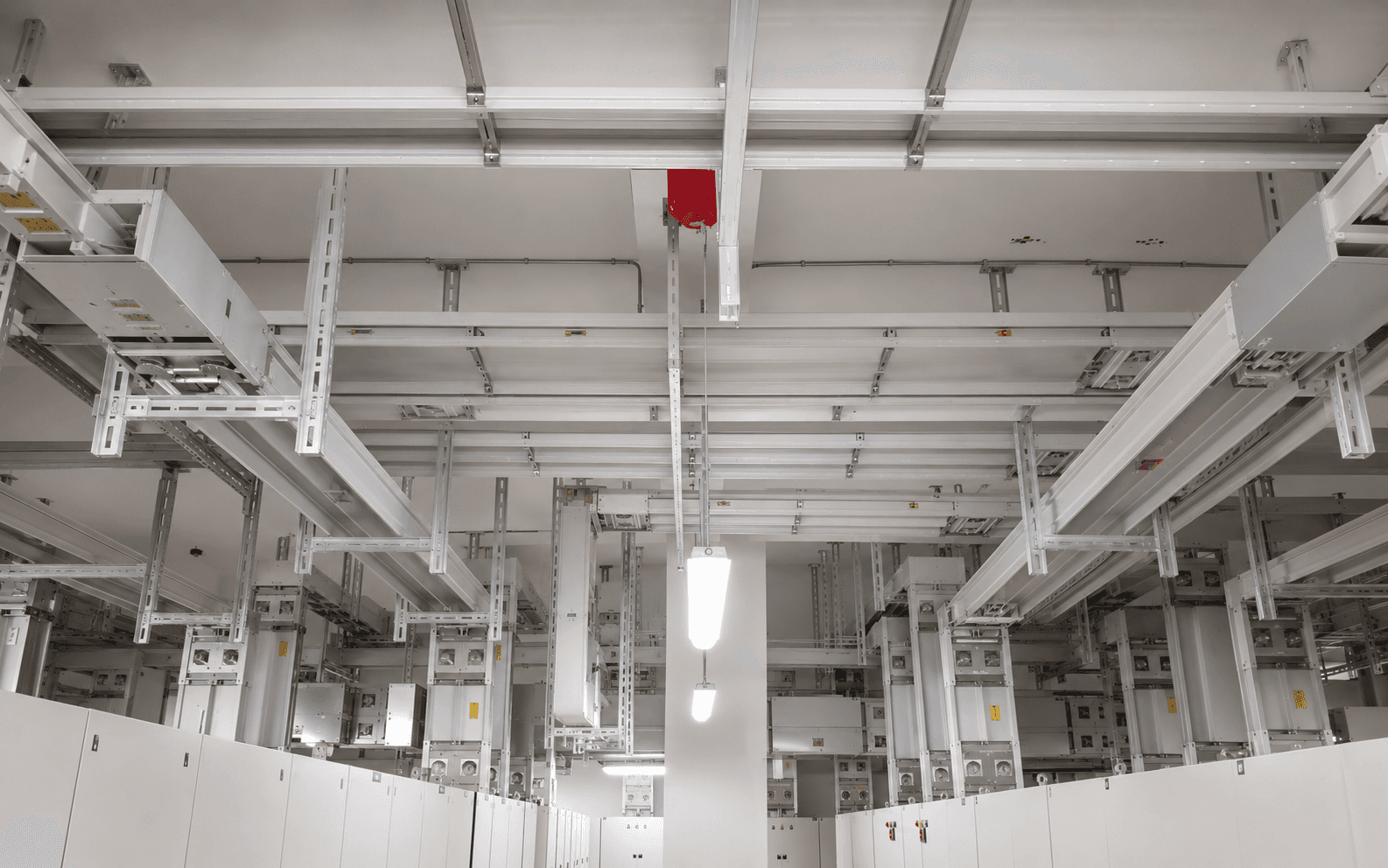

Розподіл потужного струму над великомасштабними виробничими та переробними об'єктами.
Пряме підключення до трансформаторів та розподільних щитів для критично важливої інфраструктури живлення.

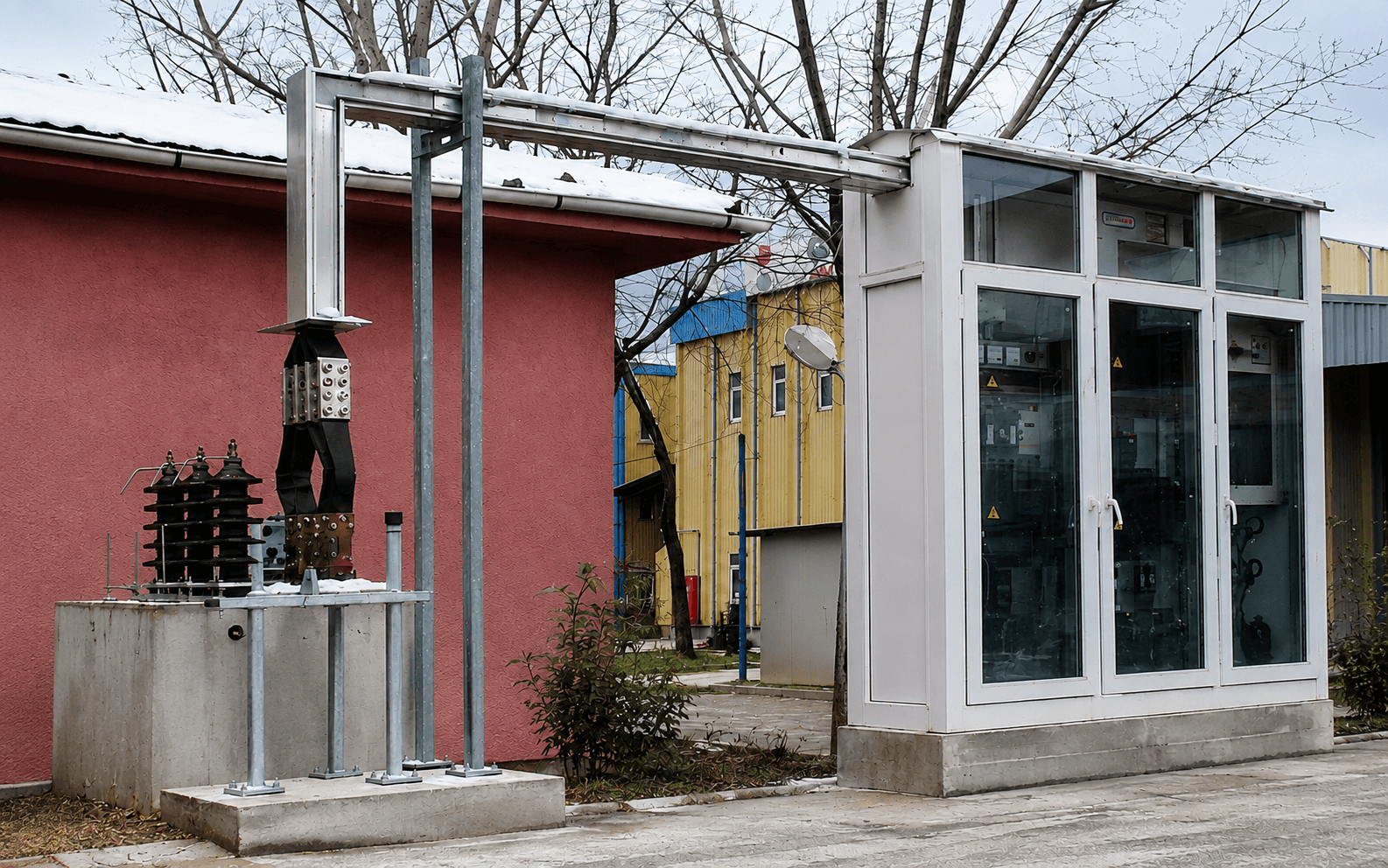

Розподіл потужного струму для комунальних об'єктів, насосних станцій та генеруючих потужностей.
Розподіл живлення для аеропортів, залізничних станцій та інших великих транспортних вузлів.
Збір потужного струму та підключення розподільних пристроїв для вітрових і сонячних електростанцій.
Надійний розподіл живлення до 6300 А для серверних залів дата-центрів.
