ОФІЦІЙНИЙ ДИСТРИБ’ЮТОР В УКРАЇНІОсвітлювальна шинопровідна система

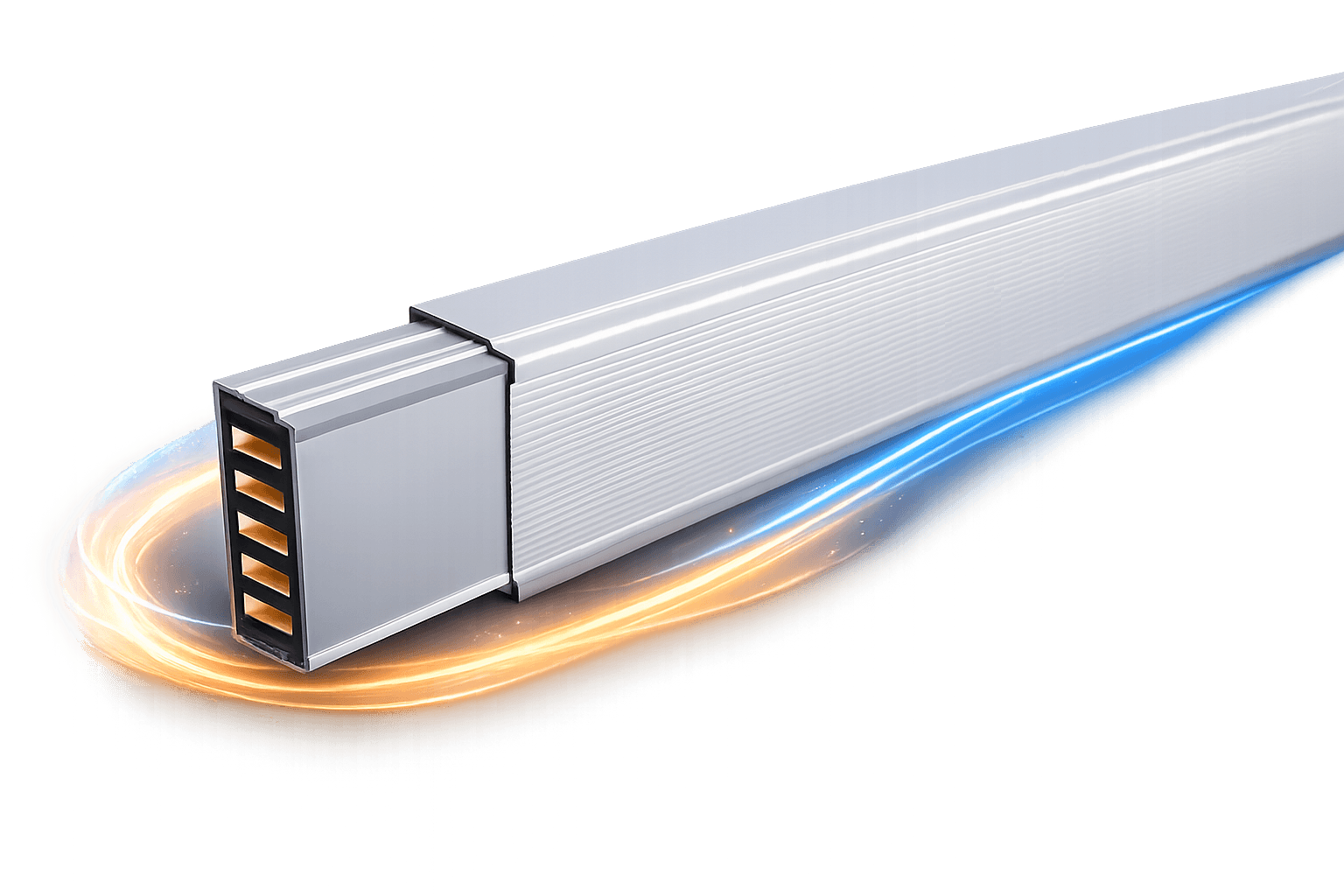

GL — освітлювальна шинопровідна система на 40 А–100 А для промислового та комерційного освітлення. Виготовляється з 3-метрових елементів в алюмінієвому корпусі з алюмінієвими або мідними провідниками та посрібленими контактами.
Освітлювальна шинопровідна система з алюмінієвими або мідними провідниками для промислових і комерційних проєктів.
| Параметр | GL 40A | GL 63A | GL 100A |
|---|---|---|---|
| Номінальний струм (In) | 40 А | 63 А | 100 А |
| Ізоляційна напруга (Ui) | 690 В | 690 В | 690 В |
| Номінальна робоча напруга (Ue) | 690 В | 690 В | 690 В |
| Частота (fn) | 50/60 Гц | 50/60 Гц | 50/60 Гц |
| Струм короткого замикання, 1с (Icw) | 3 кА, діюче | 3 кА, діюче | 3.5 кА, діюче |
| Пікова витримувана напруга струму (Ipk) | 4.5 кА | 4.5 кА | 5.25 кА |
| Опір фази (R20) | 1.8 мОм/м | 1.28 мОм/м | 0.9 мОм/м |
| Опір фази (Rl) | 2.41 мОм/м | 1.71 мОм/м | 1.2 мОм/м |
| Реактивний опір фази (Xl) | 0.98 мОм/м | 0.7 мОм/м | 0.43 мОм/м |
| Повний опір фази (Zl) | 2.61 мОм/м | 1.85 мОм/м | 1.3 мОм/м |
| Переріз фазного провідника | 10 мм² | 14 мм² | 26 мм² |
| Переріз нульового провідника | 10 мм² | 14 мм² | 26 мм² |
| Переріз алюмінієвого корпусу (SPE) | 280 мм² | 280 мм² | 280 мм² |
| Матеріал провідника | Алюміній (GLA) | Алюміній (GLA) / Мідь (GLC) | Мідь (GLC) |
| Ступінь захисту | IP55 | IP55 | IP55 |
| Стандартна довжина елемента | 3000 мм | 3000 мм | 3000 мм |
| Струм відгалужувального вузла | 16 А | 16 А | 16 А |
GLA 4033 / 4035 / 6333 / 6335 · GLC 6333 / 6335 / 10033 / 10035

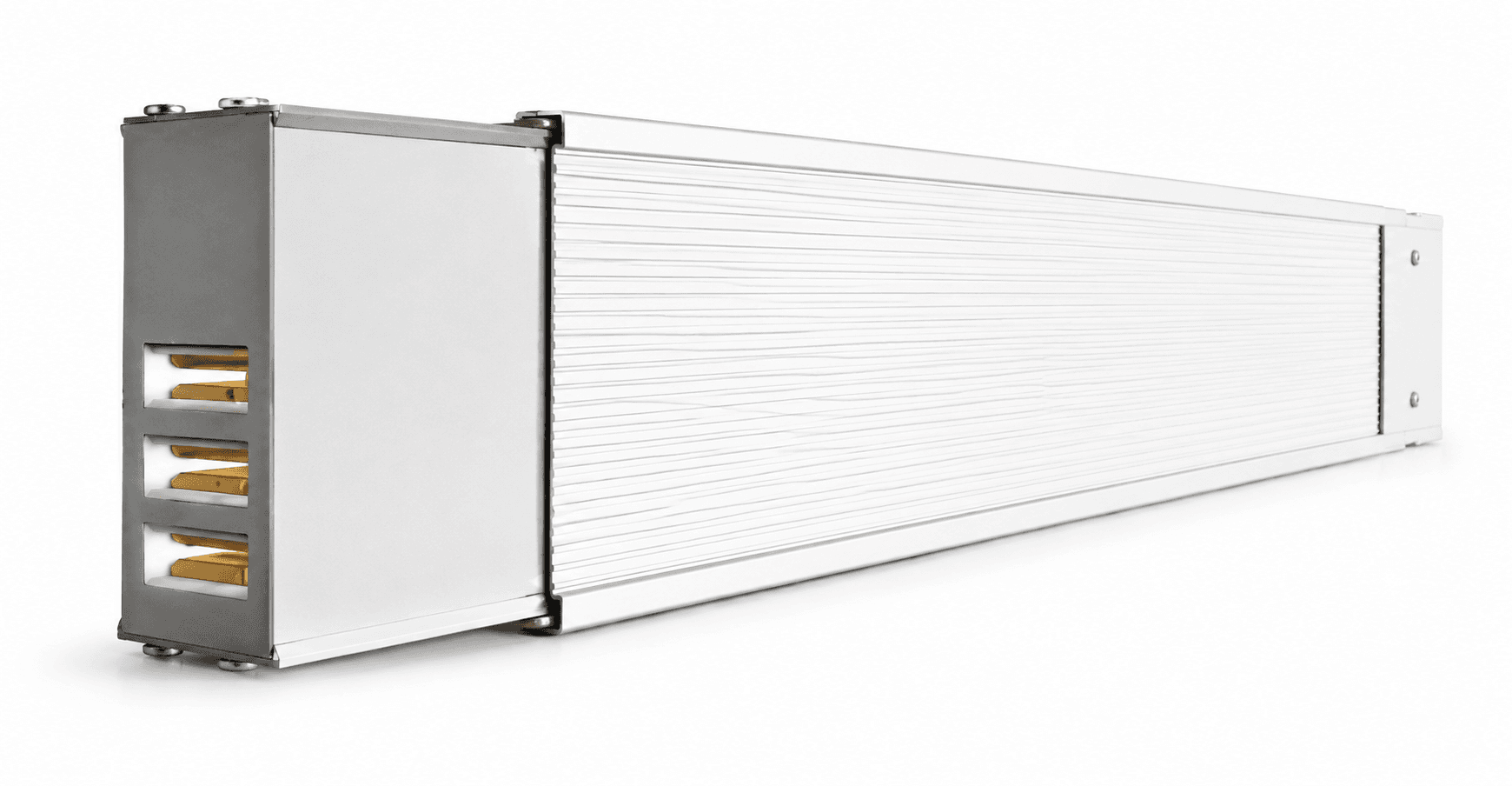

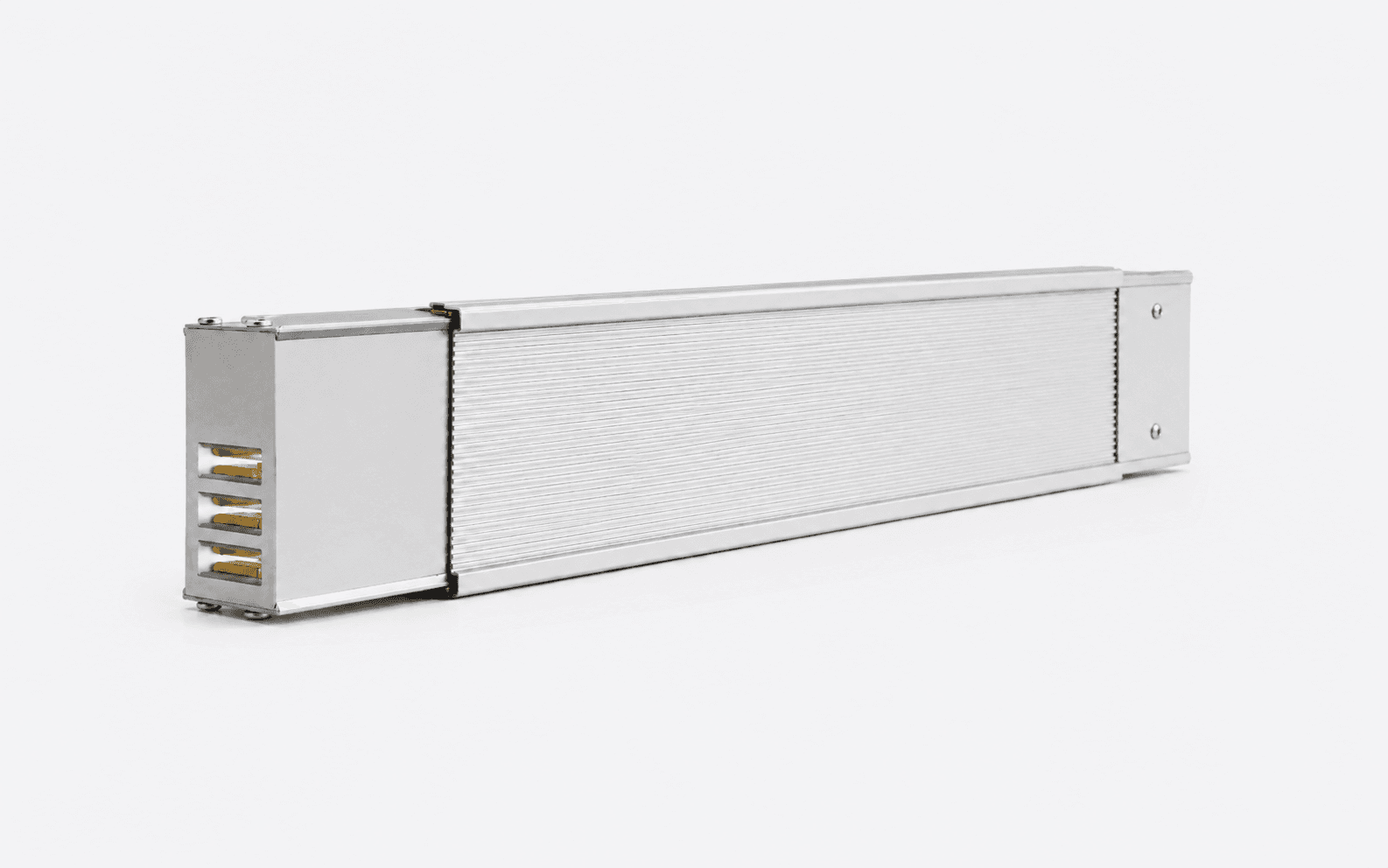

3-метровий елемент шинопроводу в алюмінієвому корпусі в конфігураціях P+N+E+(AL корпус) та 3P+N+E+(AL корпус), з алюмінієвими або мідними провідниками.
GLA EF41 / GLC EF41
Лівий ввідний елемент для живлення лінії шинопроводу.
GLA EF42 / GLC EF42
Правий ввідний елемент для живлення лінії шинопроводу.
GLA EF43 / GLC EF43
Центральний ввідний елемент 3P+N+1/2 PE для живлення лінії з проміжної точки.
GLA 63FX / GLC 160FX
Гнучкий з'єднувач для зміни напрямку траси там, де жорсткий кутовий елемент непрактичний.
GL 16L1–16L4

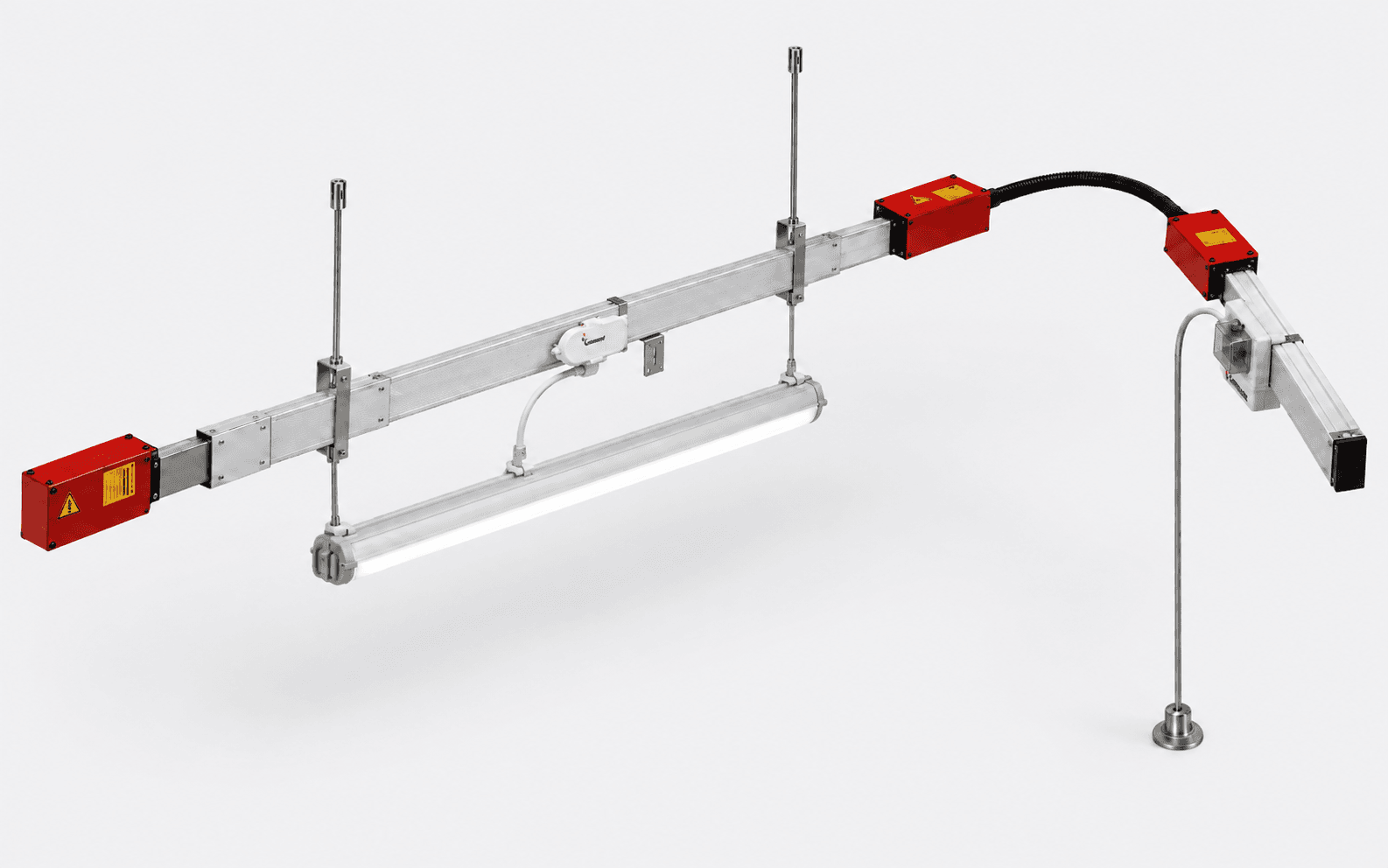

Штепсельний відгалужувальний вузол на 16 А для підключення світильників уздовж лінії шинопроводу.
GL 16F1–16F4
Штепсельний відгалужувальний вузол на 16 А з вбудованим скляним запобіжником.
GL F32W / GL F32G
Відгалужувальна коробка типу MCB для захищеного підключення підсхем від лінії шинопроводу.
GL EC40
Закриває відкритий кінець ввідного елемента в кінці лінії.
GL ALC
Закриває кожне з'єднання елементів, відновлюючи захист IP55 та механічний захист.
GL SSU1 / SSU2
Підвіс для кріплення світильників до системи шинопроводу.
GL SSU3
Опорний підвіс для лінії шинопроводу; рекомендована відстань — 1500–2000 мм.
Повний каталог продукції з усіма шинопровідними системами Gersan, включно з технічними даними GL, кодами замовлення та кресленнями розмірів.
PDF · 25.1 МБКороткий довідник із з'єднання двох елементів шинопроводу GL: вирівнювання, кріплення M5 з комплектом з'єднання та закриття кришки IP55.
PDFПотрібна технічна інформація?
Запросіть технічні паспорти, креслення та документацію для обраної шинопровідної системи.
РОЗУМНА АВТОМАТИЗАЦІЯ

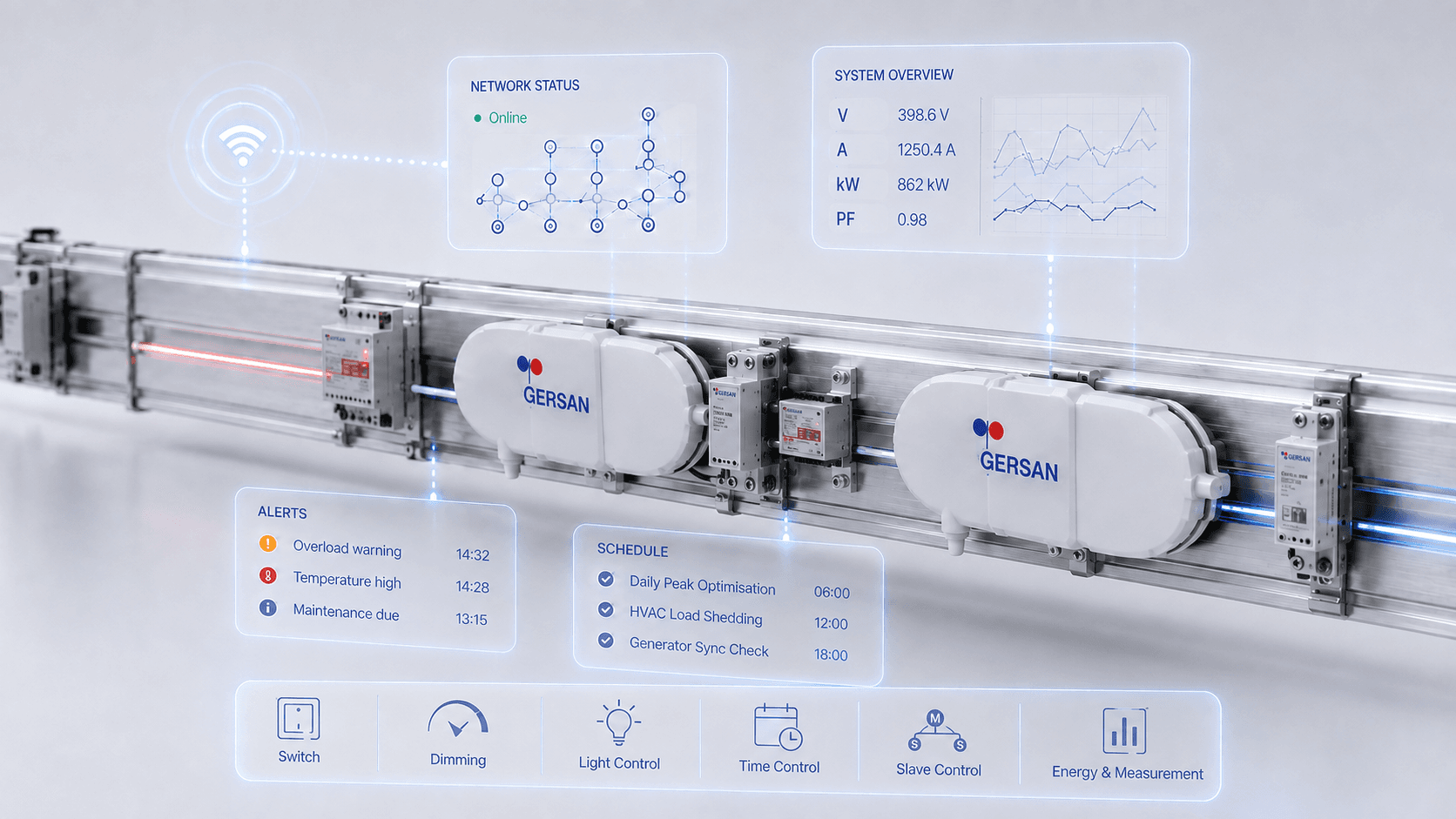

G-BUS — це рівень автоматизації та моніторингу Gersan для сумісних шинопровідних систем, що надає видимість, керування та інтелектуальні можливості вашій мережі розподілу живлення.
Сумісно з обраними системами GNL, GL, GGD та GS
Використовує сам шинопровід для передачі даних — швидкий монтаж і менша складність.
Безпечний доступ звідусіль для контролю стану, отримання сповіщень та впевненого керування.
Відстежуйте ключові електричні параметри, автоматизуйте перемикання та плануйте операції.
Застосування
GL забезпечує гнучкий безперервний розподіл живлення освітлення для промислових і комерційних середовищ, де потрібні вищі номінальні струми та вибір матеріалу провідника.

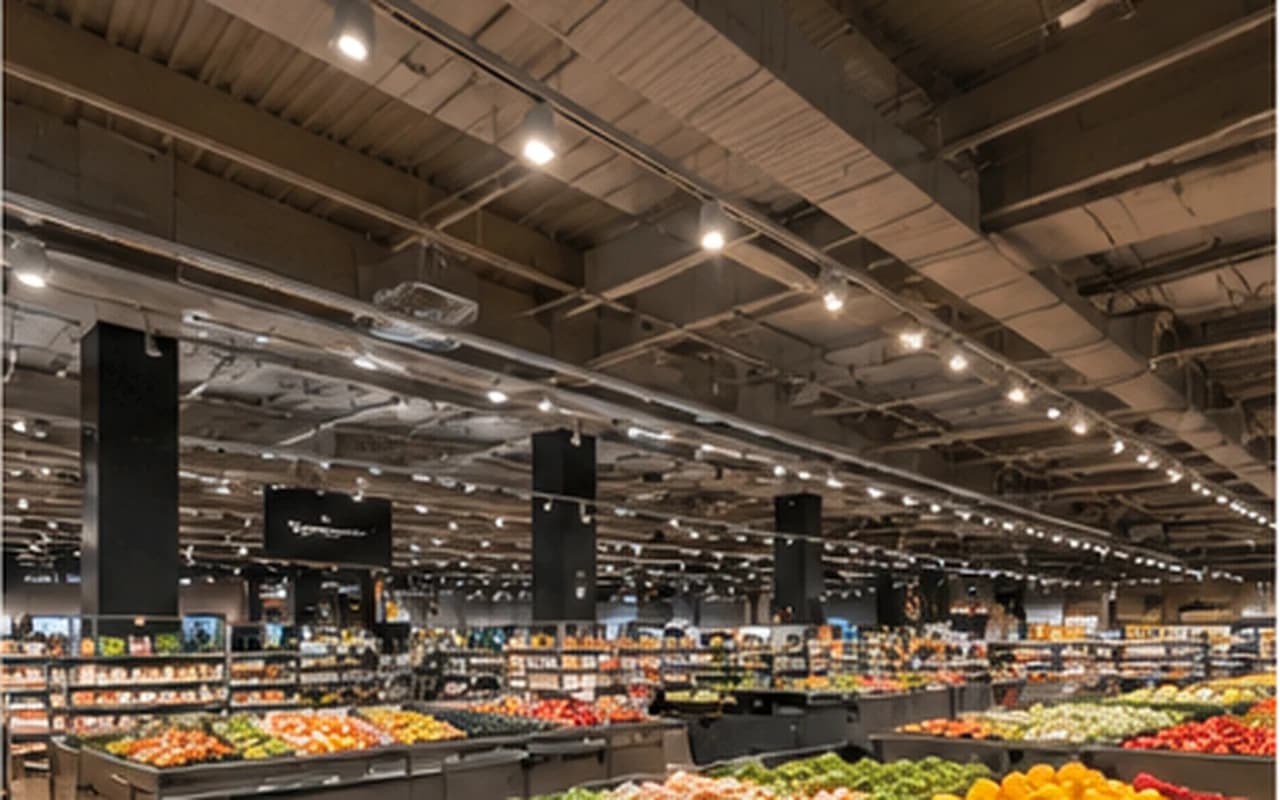

Адаптивний розподіл освітлення для супермаркетів, шоурумів та торговельних приміщень.

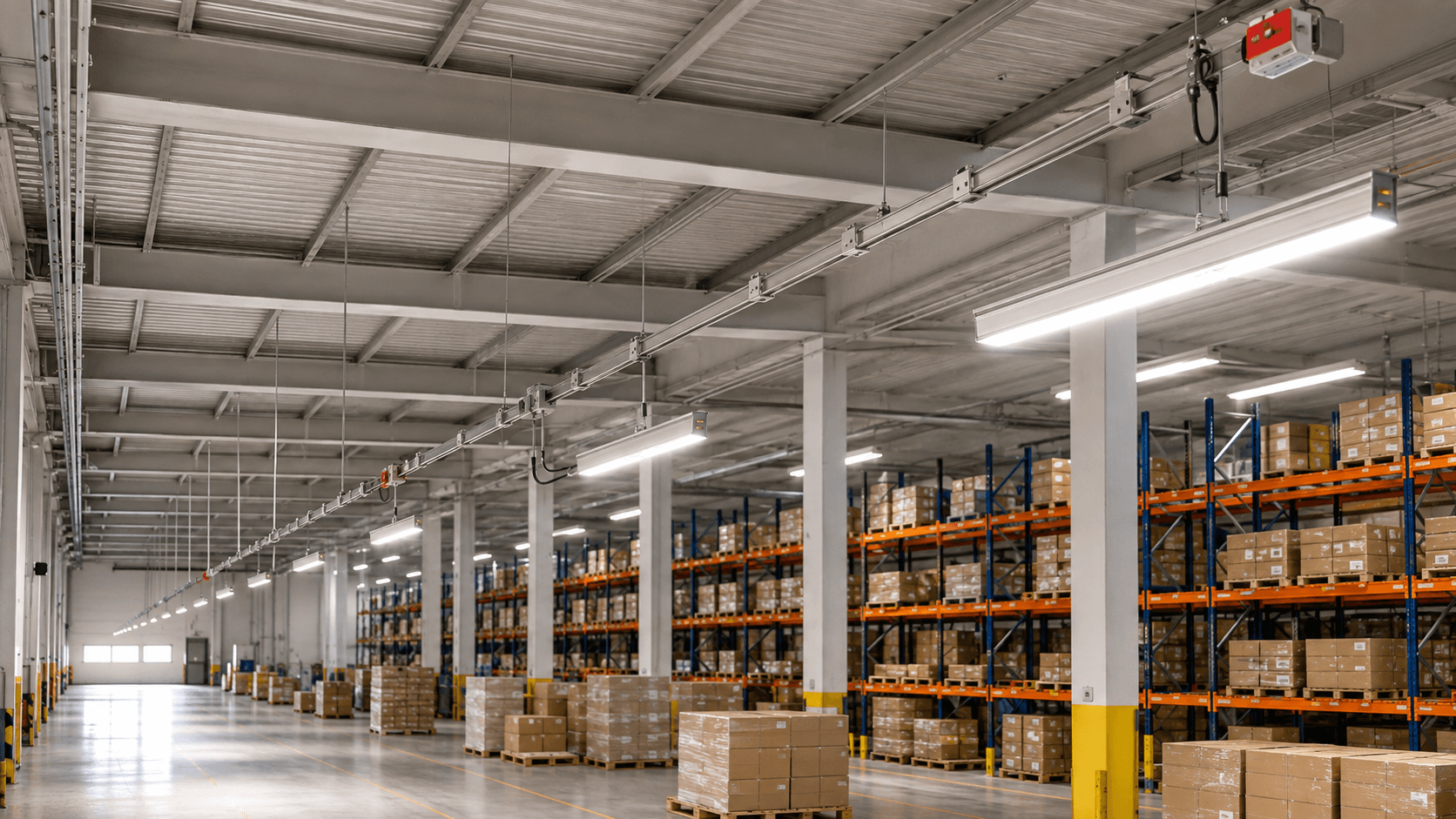

Безперервний розподіл освітлення над складськими проходами, зонами комплектування та логістичними ділянками.
Адаптивний розподіл освітлення для офісів, торговельних приміщень та багатофункціональних комерційних об'єктів.

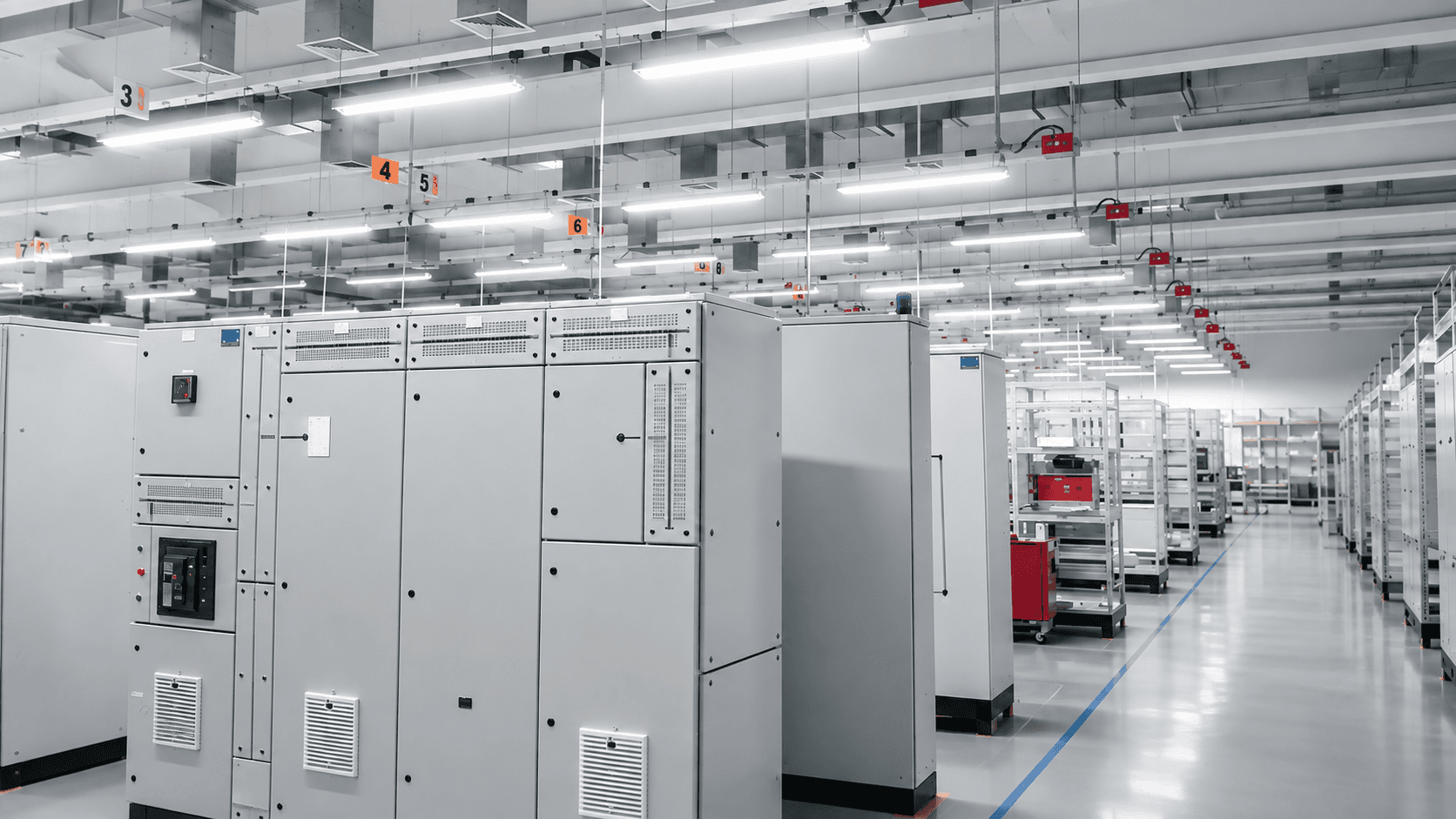

Гнучке підключення освітлення у виробничих зонах, майстернях та промислових приміщеннях із потужністю 40–100 А.
Безперервний, невибагливий до обслуговування розподіл освітлення для навчальних та громадських будівель.
Адаптивний розподіл освітлення для супермаркетів, шоурумів та торговельних приміщень.
