ОФІЦІЙНИЙ ДИСТРИБ’ЮТОР В УКРАЇНІОсвітлювальна шинопровідна система
GNL — освітлювальна шинопровідна система на 25 А та 40 А для живлення освітлювальних кіл і точок підключення в фальшпідлогах. Виготовляється з 3-метрових елементів в алюмінієвому корпусі з мідними провідниками та посрібленими контактами.
Компактна система для гнучкого розподілу освітлення та підключення світильників.
| Параметр | GNL 25A | GNL 40A |
|---|---|---|
| Номінальний струм (In) | 25 А | 40 А |
| Ізоляційна напруга (Ui) | 690 В | 690 В |
| Номінальна робоча напруга (Ue) | 690 В | 690 В |
| Частота (fn) | 50/60 Гц | 50/60 Гц |
| Струм короткого замикання, 1с (Icw) | 2.5 кА, діюче | 2.5 кА, діюче |
| Пікова витримувана напруга струму (Ipk) | 3.75 кА | 3.75 кА |
| Опір фази (R20) | 7.2 мОм/м | 4.5 мОм/м |
| Опір фази (Rl) | 9.6 мОм/м | 6.03 мОм/м |
| Реактивний опір фази (Xl) | 12 мОм/м | 7.5 мОм/м |
| Повний опір фази (Zl) | 15.3 мОм/м | 9.6 мОм/м |
| Переріз фазного провідника | 2.5 мм² | 4 мм² |
| Переріз нульового провідника | 2.5 мм² | 4 мм² |
| Переріз алюмінієвого корпусу (SPE) | 153.60 мм² | 153.60 мм² |
| Матеріал провідника | Мідь | Мідь |
| Ступінь захисту | IP55 | IP55 |
| Стандартна довжина елемента | 3000 мм | 3000 мм |
| Струм відгалужувального вузла | 10 А | 10 А |

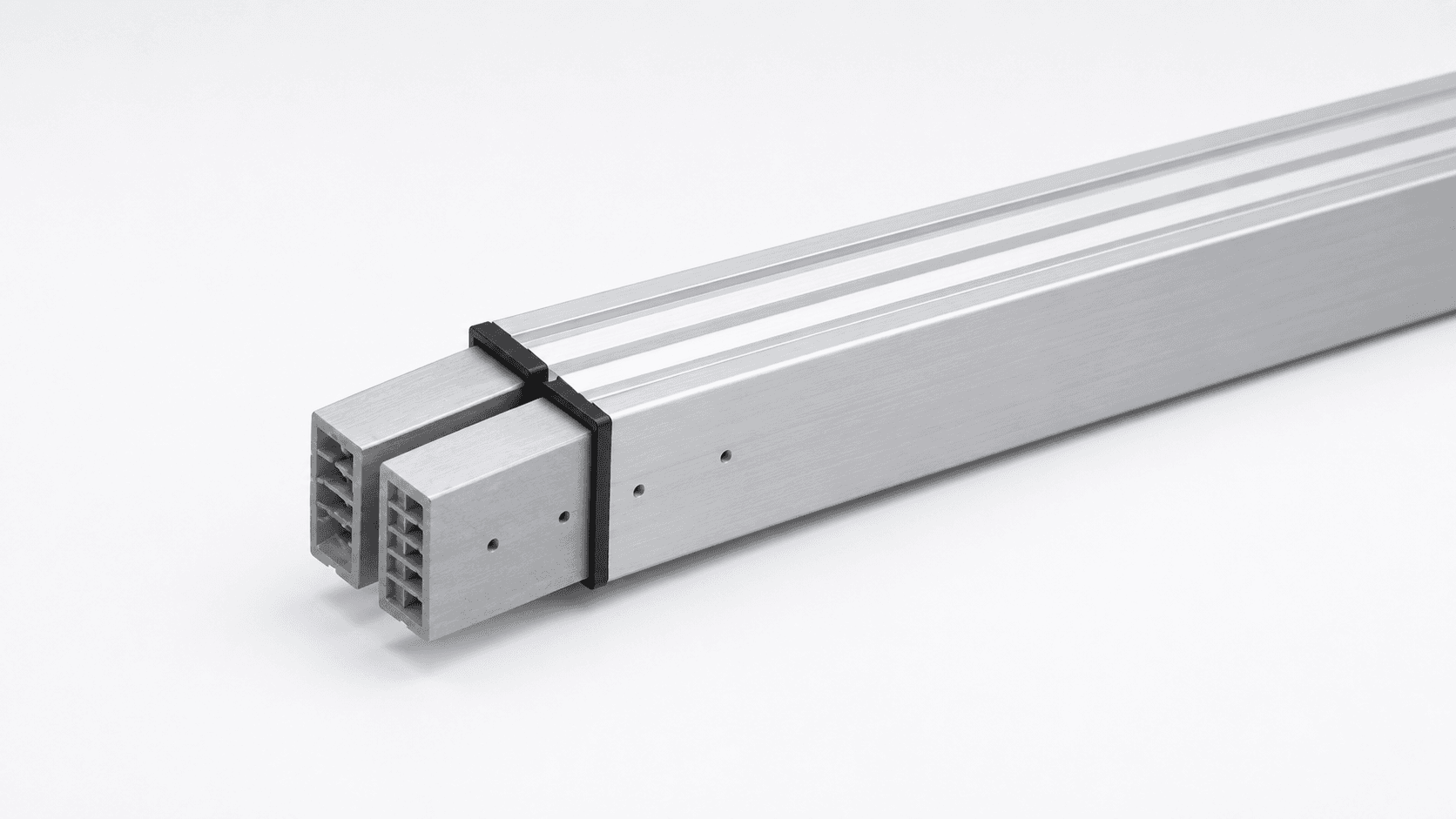

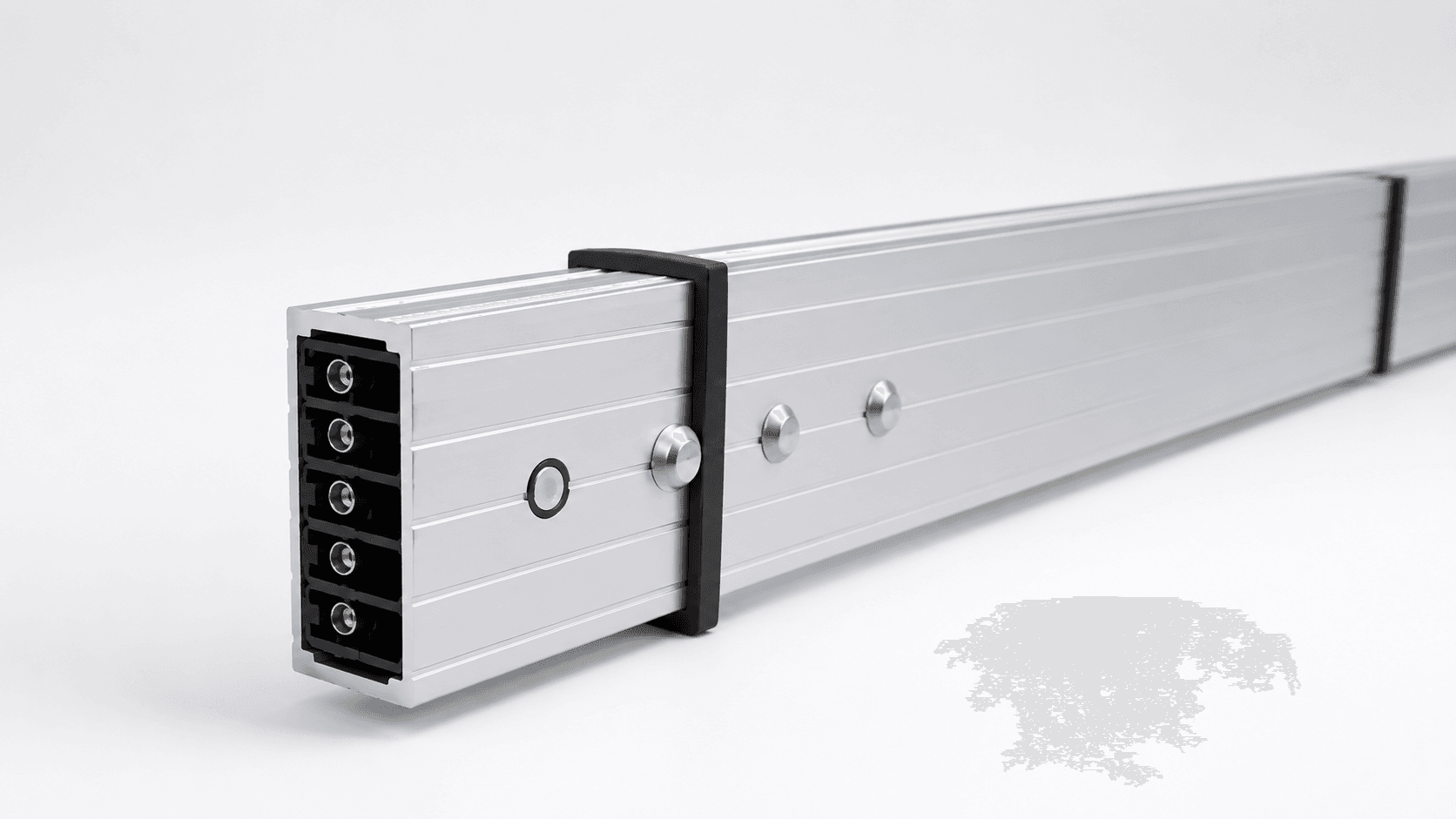

GNL 2533 / 2535 / 25355 / 4033 / 4035 / 40355
3-метровий алюмінієвий елемент шинопроводу в конфігураціях P+N+PEc, 3P+N+E (алюмінієвий корпус) та DALI.
GNL EF41
Лівий ввідний елемент для живлення лінії шинопроводу.
GNL EF42
Правий ввідний елемент для живлення лінії шинопроводу.
GNL EF43
Центральний ввідний елемент 3P+N+1/2 PE для живлення лінії з проміжної точки.
GNL 40FX
Гнучкий з'єднувач для зміни напрямку траси там, де жорсткий кутовий елемент непрактичний.
GNL 10L1–10L4
Штепсельний відгалужувальний вузол на 10 А для підключення світильників уздовж лінії шинопроводу.
GNL 10F1–10F4
Штепсельний відгалужувальний вузол на 10 А з вбудованим скляним запобіжником.
GNL EC40 / EC41
Закриває відкритий кінець ввідного елемента в кінці лінії.
GNL ALC
Закриває кожне з'єднання елементів, відновлюючи захист IP55 та механічний захист.
GNL SSU1 / SSU2
Підвіс для кріплення світильників до системи шинопроводу.
GNL SSU3
Опорний підвіс для лінії шинопроводу; рекомендована відстань — 1500–2000 мм.
Повний каталог продукції з усіма шинопровідними системами Gersan, включно з технічними даними GNL, кодами замовлення та кресленнями розмірів.
PDF · 25.1 МБКороткий довідник із з'єднання двох елементів шинопроводу GNL: вирівнювання, кріплення M4 з комплектом з'єднання та закриття кришки IP55.
PDF · 375 КБПотрібна технічна інформація?
Запросіть технічні паспорти, креслення та документацію для обраної шинопровідної системи.
РОЗУМНА АВТОМАТИЗАЦІЯ
G-BUS — це рівень автоматизації та моніторингу Gersan для сумісних шинопровідних систем, що надає видимість, керування та інтелектуальні можливості вашій мережі розподілу живлення.
Сумісно з обраними системами GNL, GL, GGD та GS
Використовує сам шинопровід для передачі даних — швидкий монтаж і менша складність.
Безпечний доступ звідусіль для контролю стану, отримання сповіщень та впевненого керування.
Відстежуйте ключові електричні параметри, автоматизуйте перемикання та плануйте операції.
Застосування

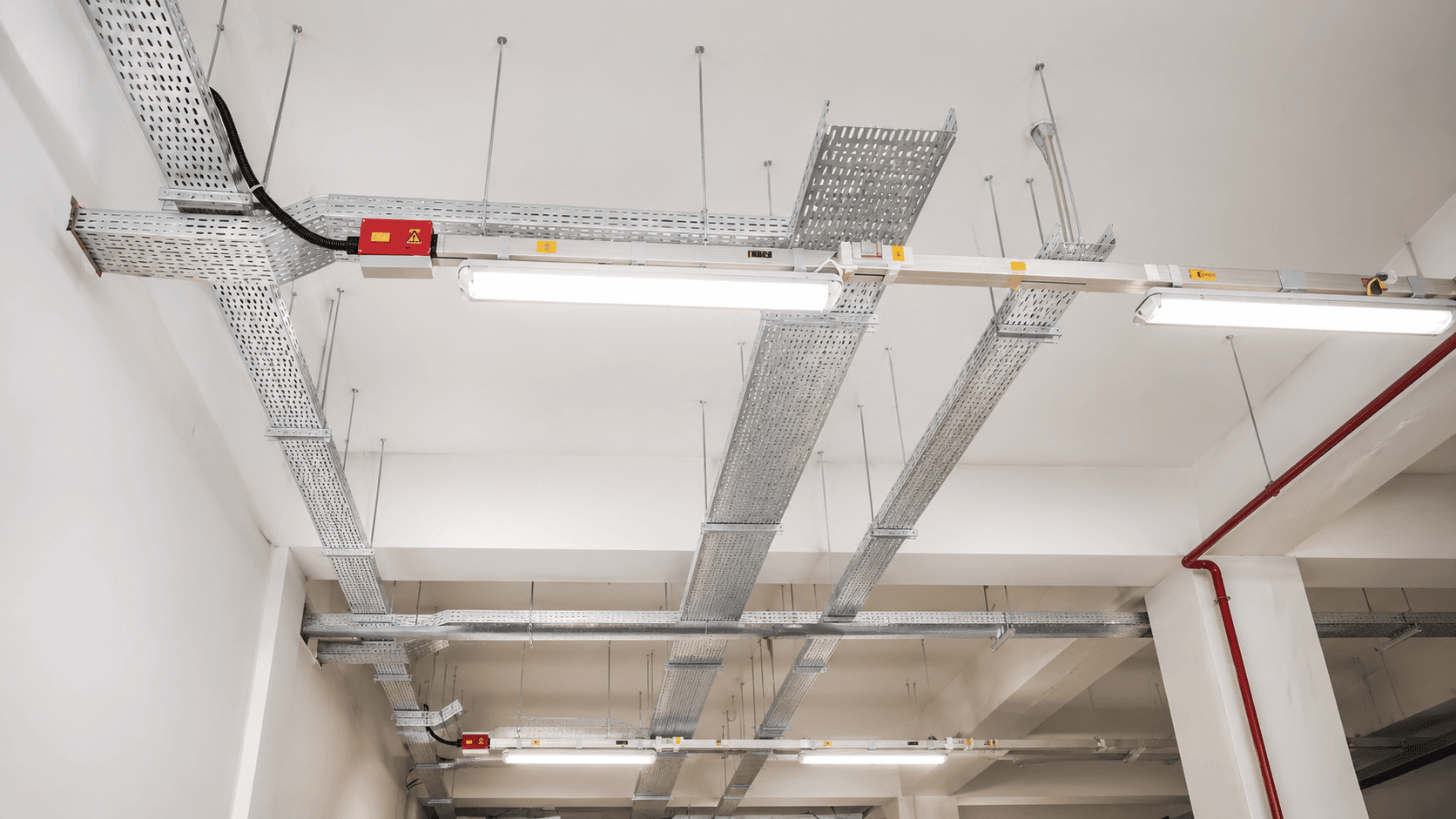

GNL забезпечує гнучкий безперервний розподіл живлення освітлення там, де світильники необхідно встановлювати, переміщувати або додавати вздовж лінії шинопроводу.
Безперервне освітлення з підключенням світильників для супермаркетів, шоурумів та торговельних приміщень.

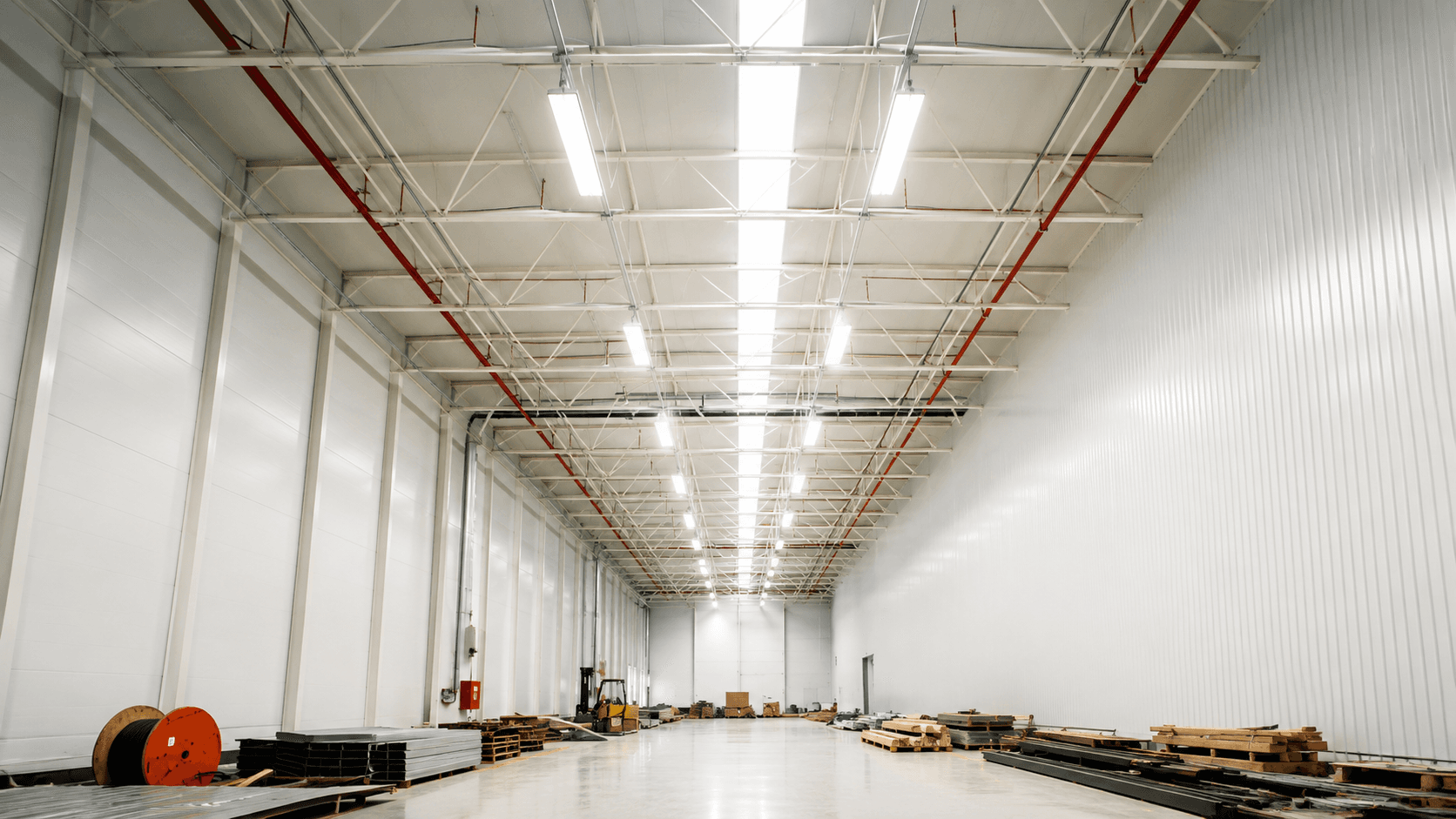

Безперервний розподіл освітлення над складськими проходами, зонами комплектування та логістичними ділянками.
Адаптивний розподіл освітлення для офісів, торговельних приміщень та багатофункціональних комерційних об'єктів.
Безперервний, невибагливий до обслуговування розподіл освітлення для навчальних та громадських будівель.
Надійний розподіл стельового освітлення для палат, коридорів та клінічних приміщень.
Безперервне освітлення з підключенням світильників для супермаркетів, шоурумів та торговельних приміщень.
Інженерна підтримка
Надайте нашій технічній команді вимоги до струму, умови монтажу та поточну стадію проєкту.
