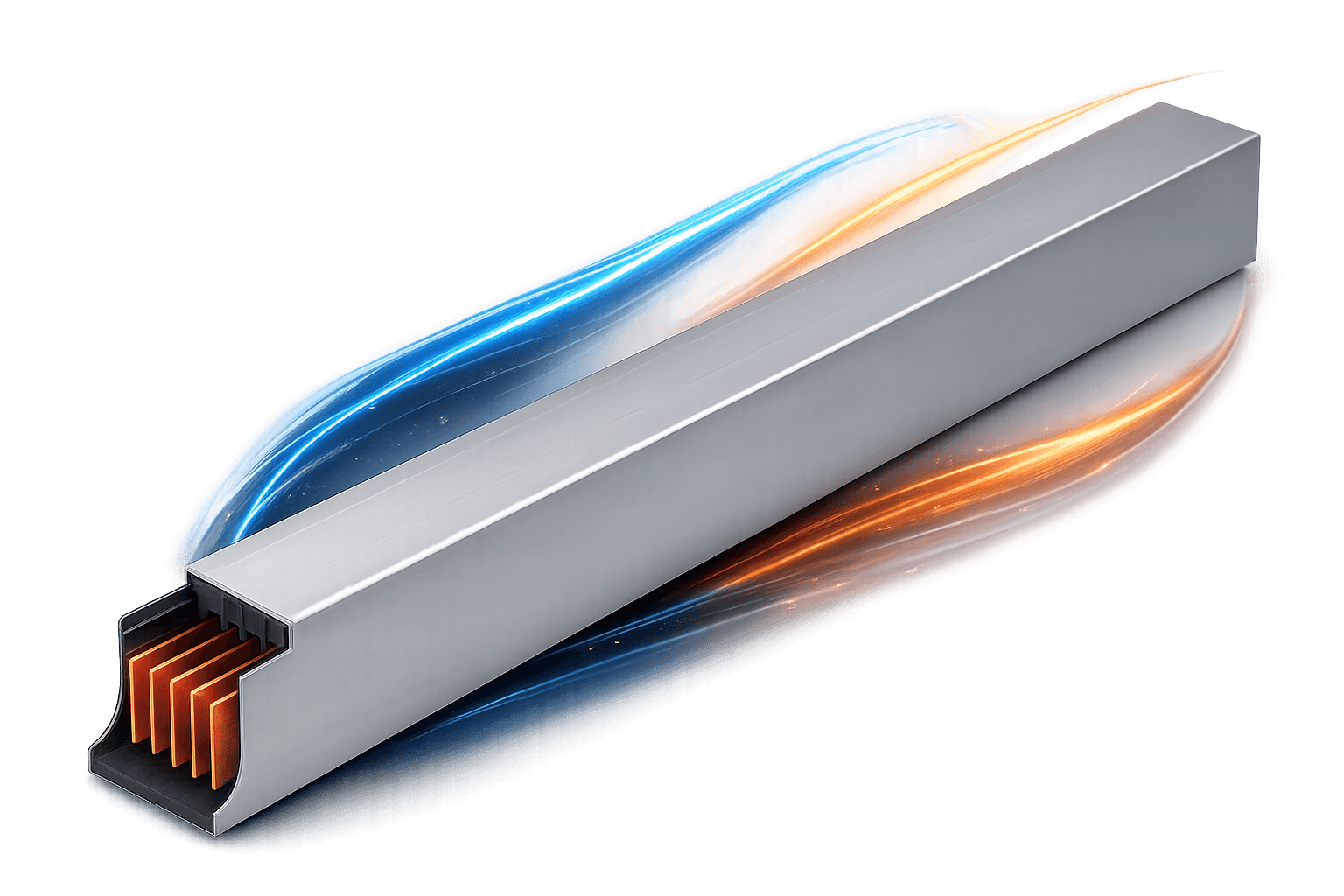

ОФІЦІЙНИЙ ДИСТРИБ’ЮТОР В УКРАЇНІШинопровідна система низької потужності

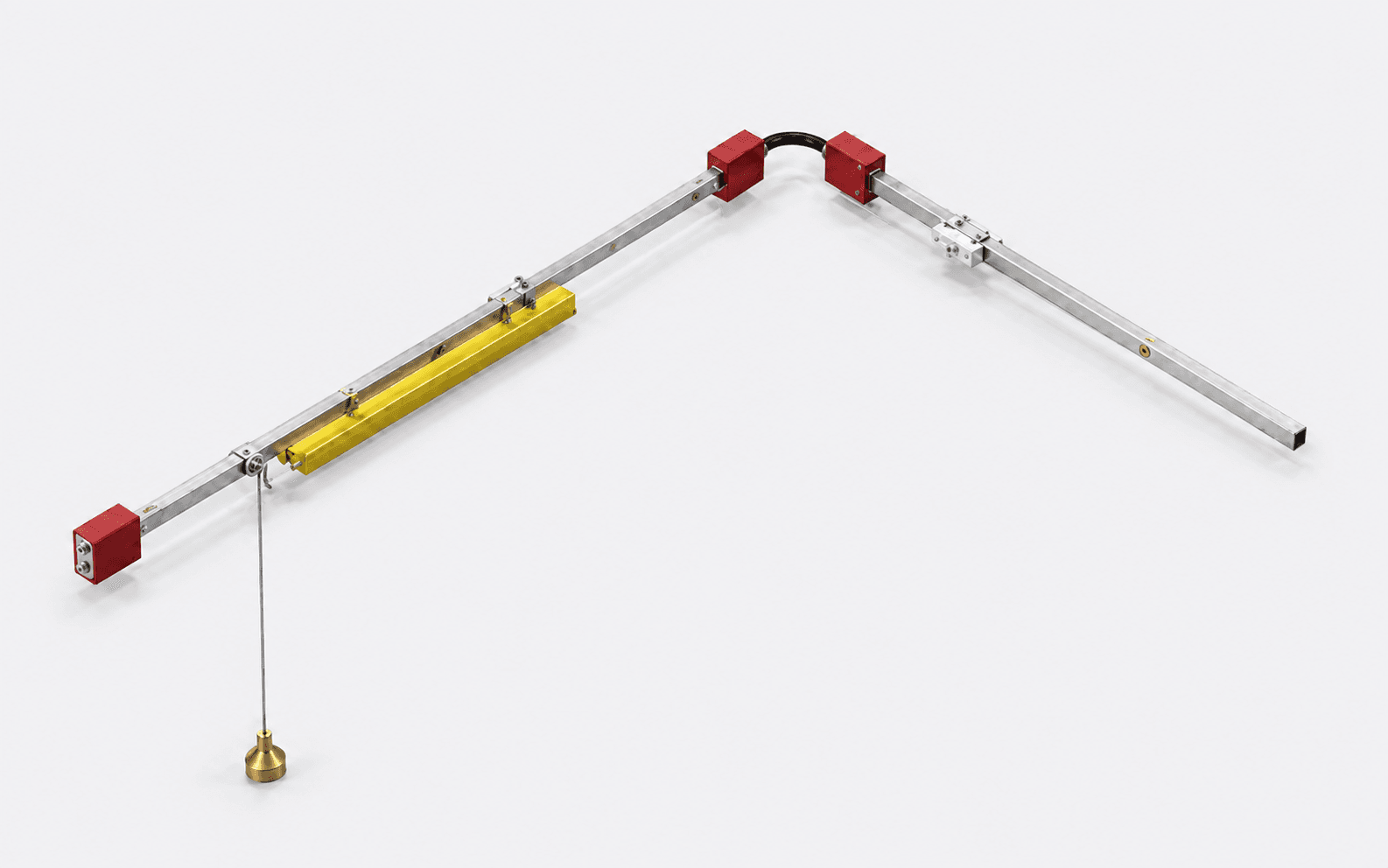

GM — шинопровідна система на 100–400 А для промислового розподілу живлення та освітлення. Виготовляється з 3-метрових елементів в алюмінієвому корпусі з алюмінієвими або мідними провідниками та жорсткою барною системою зʼєднання із захистом IP55.
Система низької потужності для розподілу електроенергії в комерційних і промислових об’єктах.
| Параметр | GM 100A | GM 160A | GM 250A | GM 400A |
|---|---|---|---|---|
| Номінальний струм (In) | 100 А | 160 А | 225 (250) А | 315 (400) А |
| Ізоляційна напруга (Ui) | 1000 В | 1000 В | 1000 В | 1000 В |
| Номінальна робоча напруга (Ue) | 690 В | 690 В | 690 В | 690 В |
| Частота (fn) | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц |
| Струм короткого замикання, 1 с (Icw) | 3,5 кА, діюче | 6 кА, діюче | 12,5 кА, діюче | 15 кА, діюче |
| Піковий витримуваний струм (Ipk) | 5,25 кА | 9 кА | 18,75 кА | 22,5 кА |
| Опір фази (R20) | 0,49 мОм/м | 0,32 мОм/м | 0,25 мОм/м | 0,19 мОм/м |
| Опір фази (Rl) | 0,58 мОм/м | 0,38 мОм/м | 0,29 мОм/м | 0,23 мОм/м |
| Реактивний опір фази (Xl) | 0,20 мОм/м | 0,13 мОм/м | 0,10 мОм/м | 0,08 мОм/м |
| Повний опір фази (Zl) | 0,61 мОм/м | 0,40 мОм/м | 0,30 мОм/м | 0,06 мОм/м |
| Переріз фазного провідника | 25 (50) мм² | 50 (75) мм² | 75 (100) мм² | 100 (125) мм² |
| Переріз нульового провідника | 25 (50) мм² | 50 (75) мм² | 75 (100) мм² | 100 (125) мм² |
| Переріз алюмінієвого корпусу (SPE) | 300 мм² | 300 мм² | 300 мм² | 300 мм² |
| Матеріал провідника | Алюміній (GMA) | Алюміній (GMA) / Мідь (GMC) | Алюміній (GMA) / Мідь (GMC) | Алюміній (GMA) / Мідь (GMC) |
| Ступінь захисту | IP55 | IP55 | IP55 | IP55 |
| Стандартна довжина елемента | 3000 мм | 3000 мм | 3000 мм | 3000 мм |
| Струм відгалужувального вузла | 16 А | 16 А | 16 А | 16 А |
GMA 10033 / 10035 / 16033 / 16035 / 22533 / 22535 / 40033 / 40035 · GMC 16033 / 16035 / 22533 / 22535 / 40033 / 40035

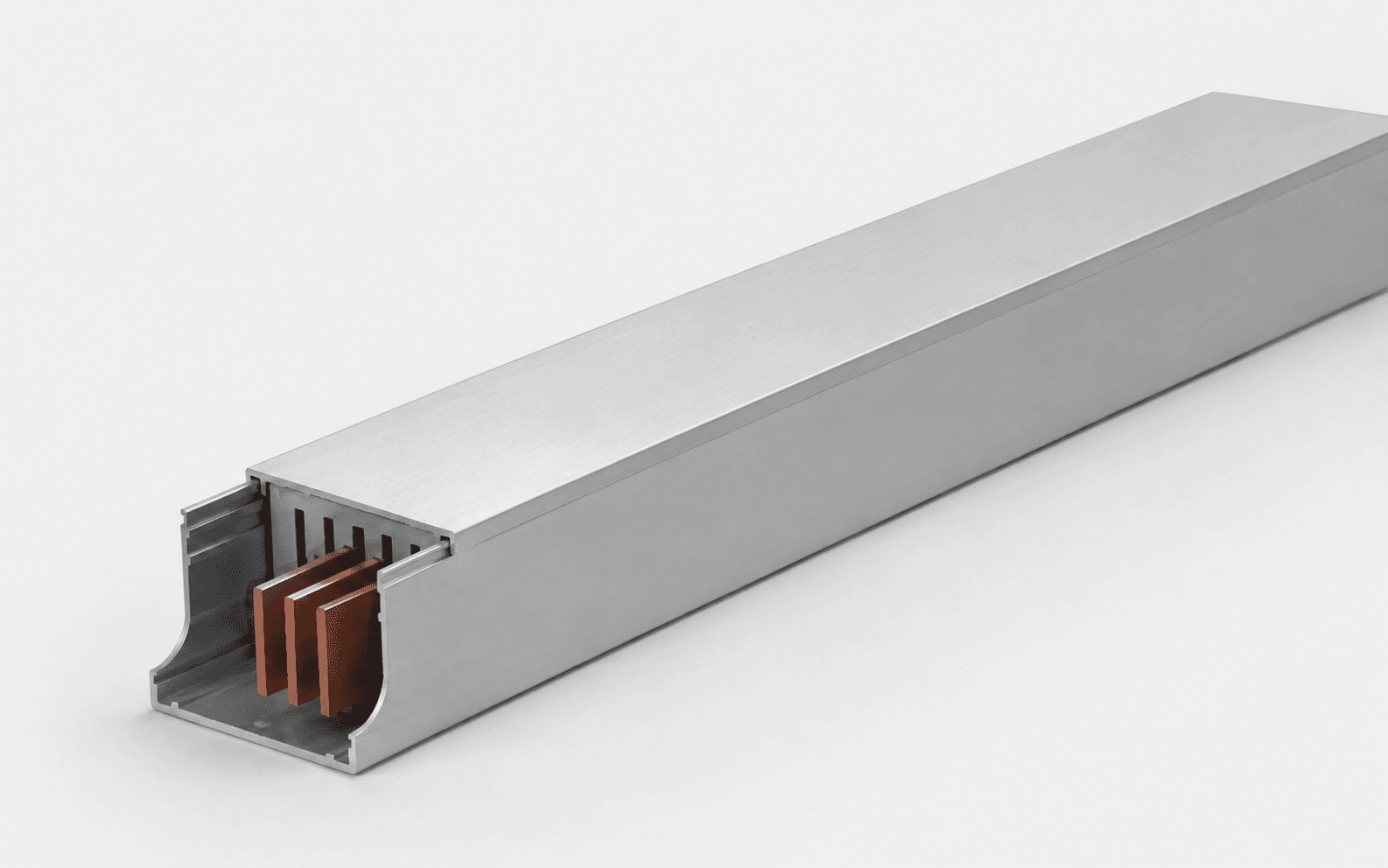

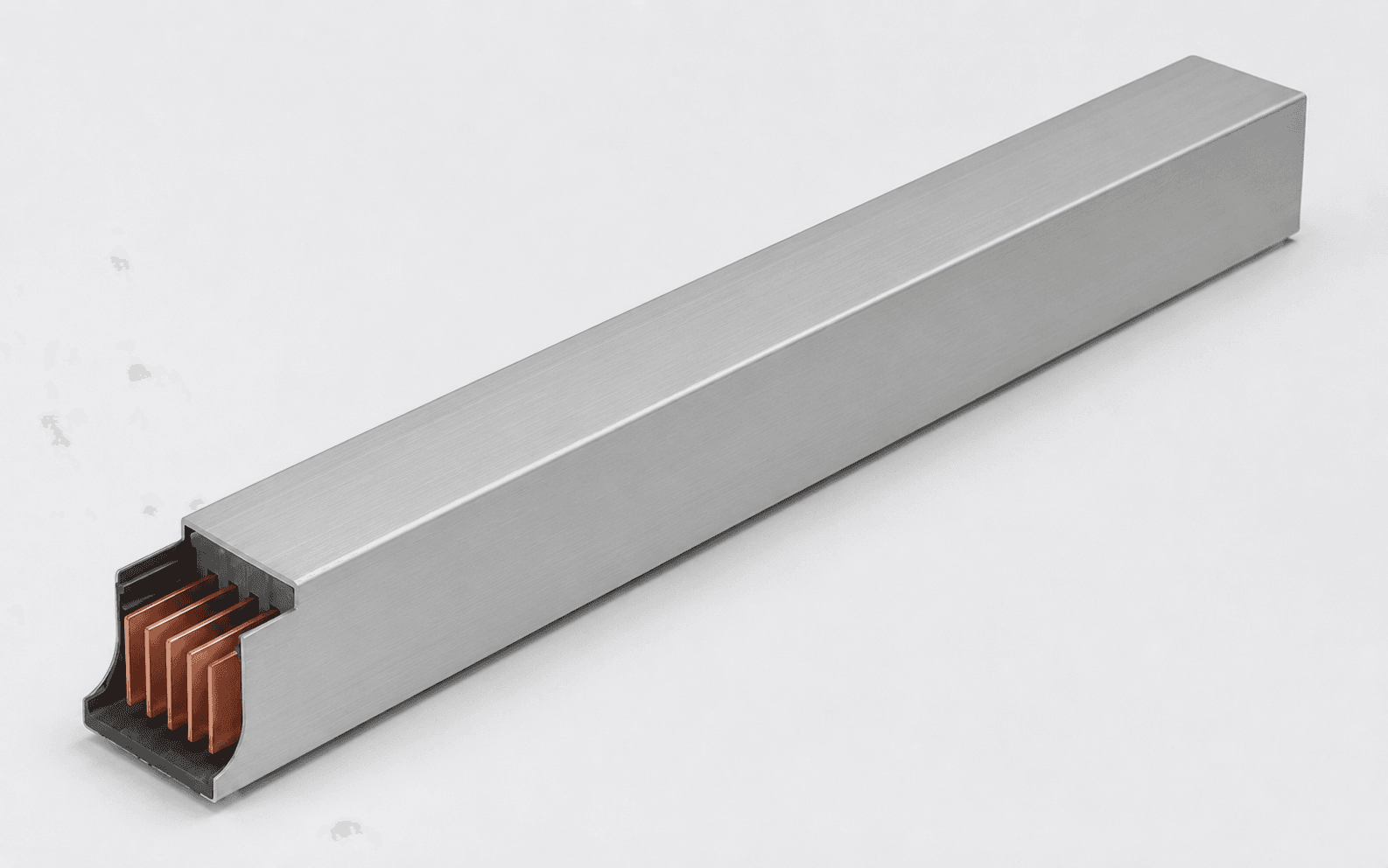

3-метровий елемент шинопроводу в алюмінієвому корпусі в конфігураціях P+N+E+(AL корпус) та 3P+N+E+(AL корпус), з алюмінієвими (GMA) або мідними (GMC) провідниками.
GMA EF41 / GMC EF41
Лівий ввідний елемент для живлення лінії шинопроводу; доступний у варіантах PEC, CE та ACK.
GMA EF42 / GMC EF42
Правий ввідний елемент для живлення лінії шинопроводу; доступний у варіантах PEC, CE та ACK.
GMA EF43 / GMC EF43
Центральний ввідний елемент 3P+N+1/2 PE для живлення лінії з проміжної точки.
GMA 160FX / GMC 225FX
Гнучкий зʼєднувач довжиною 1000 мм для зміни напрямку траси.
GM 16L1 / 16L2 / 16L3 / 16L4-1
Штепсельний відгалужувальний вузол на 16 А; стандартна довжина кабелю — 1000 мм.
GM 16F1 / 16F2 / 16F3 / 16F4-1
Штепсельний відгалужувальний вузол на 16 А з вбудованим скляним запобіжником.
GM F32W / GM F32G
Відгалужувальна коробка типу MCB на 3×32 А.
GM EC40
Закриває відкритий кінець ввідного елемента в кінці лінії.
GM ALC

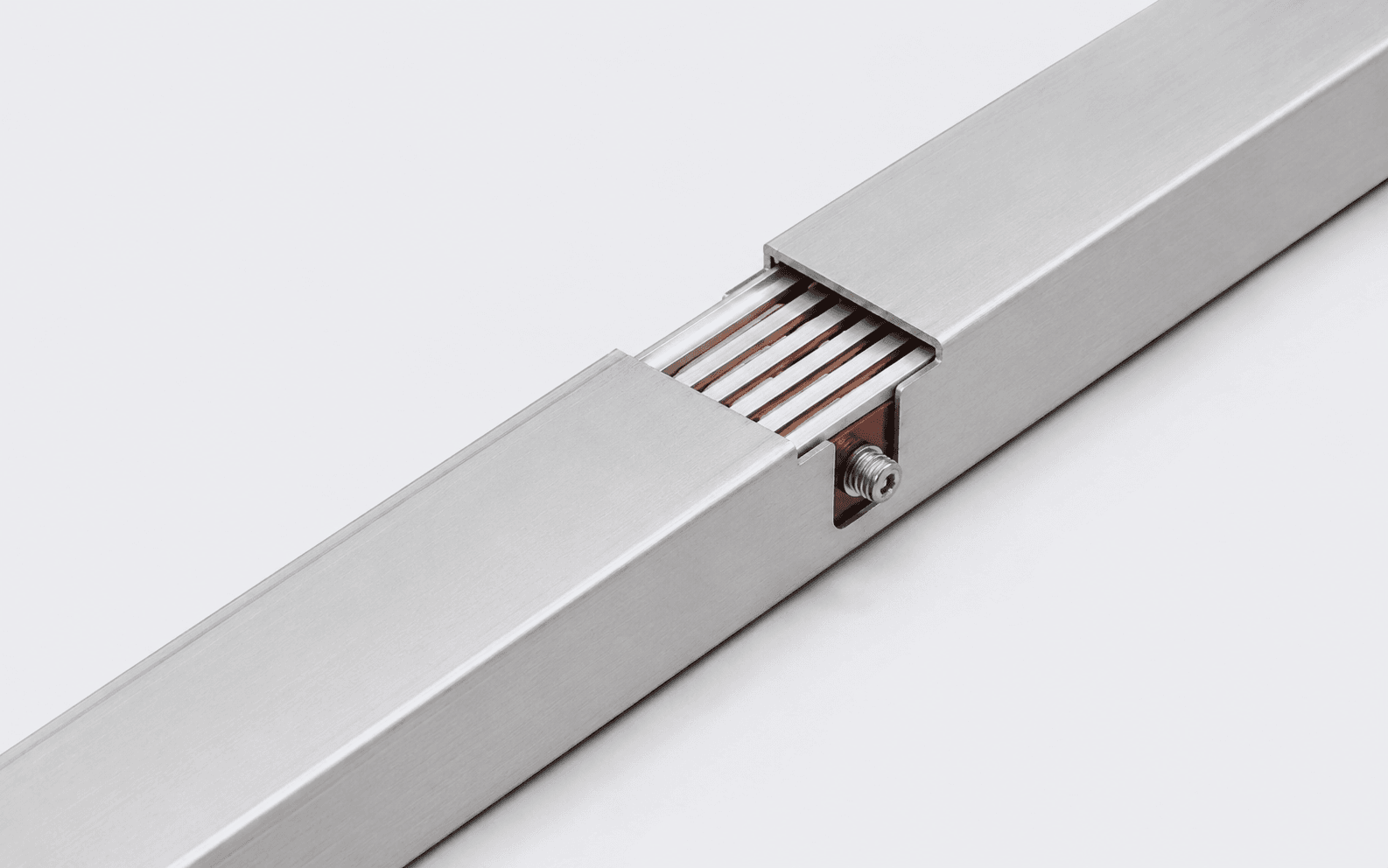

Закриває кожне зʼєднання елементів, відновлюючи захист IP55.
GM SSU1 / SSU2
Підвіс для кріплення світильників до системи шинопроводу.
GM SSU3
Опорний підвіс; рекомендована відстань — 1500–2000 мм.
Повний каталог з усіма шинопровідними системами Gersan, включно з технічними даними GM.
PDF · 25,1 МБКороткий довідник із з'єднання двох елементів шинопроводу GM: вирівнювання, момент затяжки барної системи з'єднання та закриття кришки IP55.
PDFПотрібна технічна інформація?
Запросіть технічні паспорти, креслення та документацію для обраної шинопровідної системи.
Застосування
GM забезпечує надійний безперервний розподіл живлення та освітлення для промислових середовищ, де потрібні підвищена потужність та широкий вибір аксесуарів.

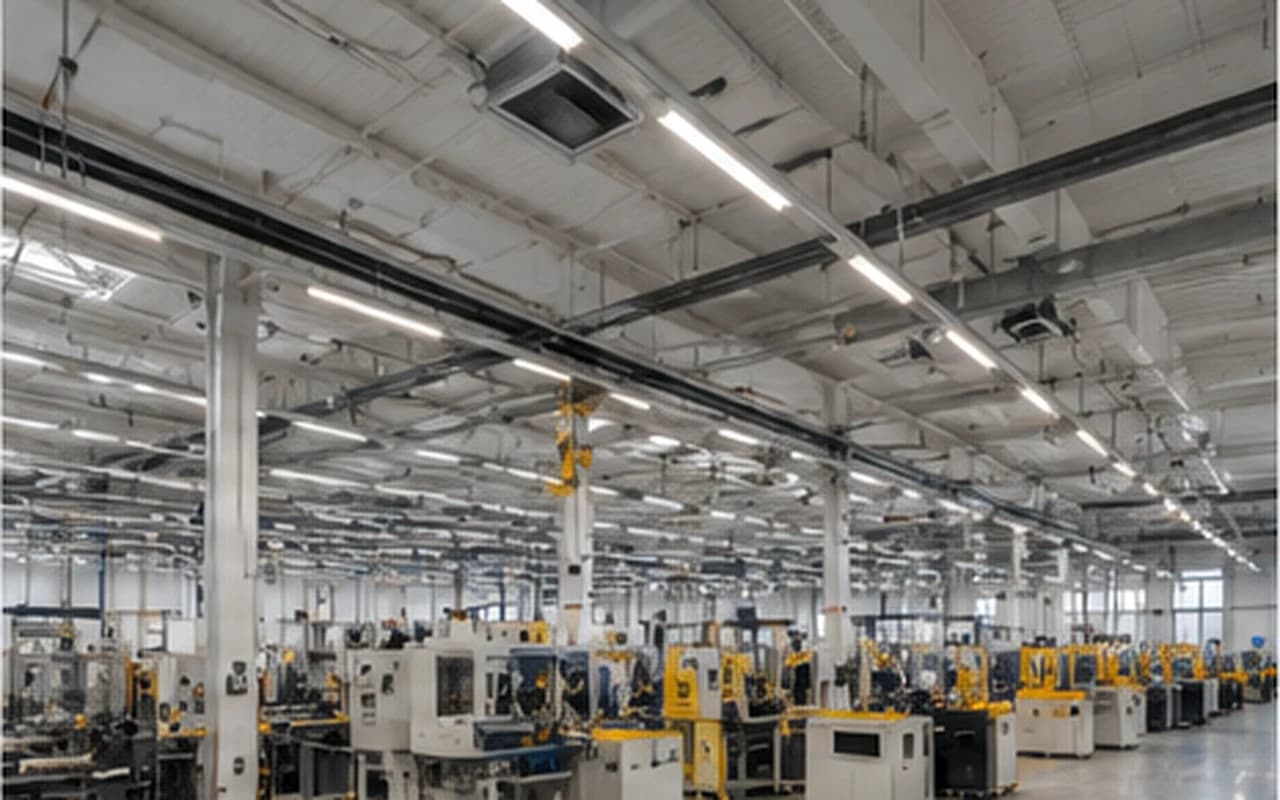

Підключення освітлення та живлення великих струмів у виробничих зонах та промислових приміщеннях із ємністю 100–400 А.
Безперервний розподіл живлення та освітлення над складськими проходами та логістичними ділянками.
Адаптивний розподіл живлення для супермаркетів, шоурумів та комерційних інтерʼєрів.
Підключення освітлення та живлення великих струмів у виробничих зонах та промислових приміщеннях із ємністю 100–400 А.
